Állítólábak, nemesacél

vissza

Termékek
- Kezelőelemek | Szabványelemek
  - Állítólábak
    - Állítólábak, nemesacél

Termékleírás / Termékillusztrációk

LeírásAnyag:Talp, poliamid.
Menetes orsó, nemesacél.
Csúszásgátló lemez (NBR) 70 Shore.Kivitel:Talp, kék RAL 5005.
Menetes orsó, fémtiszta.
Csúszásgátló lemez, fekete.További információk:Állítólábak nemesacél poliamiddal, opcionálisan csúszásgátló lemezzel. A csúszásgátló lemez elnyeli a rezgéseket és megakadályozza az állítóláb elcsúszását.

A táblázatban megadott terhelhetőségi értékek egy olyan kísérletsorozaton alapulnak, ahol a talpra az orsó középpontjában statikus terhelés hatott. A radiális hatású erők, amelyek pl. vibrációnál vagy más rázó hatásnál lépnek fel, kihatással vannak a terhelhetőségre és ezeket a megadott értékeknél nem vettük figyelembe.Egyedi igényre:

Menetes orsó, nemesacél 1.4401.
Talp, fekete.
30° fokos dőléssel.

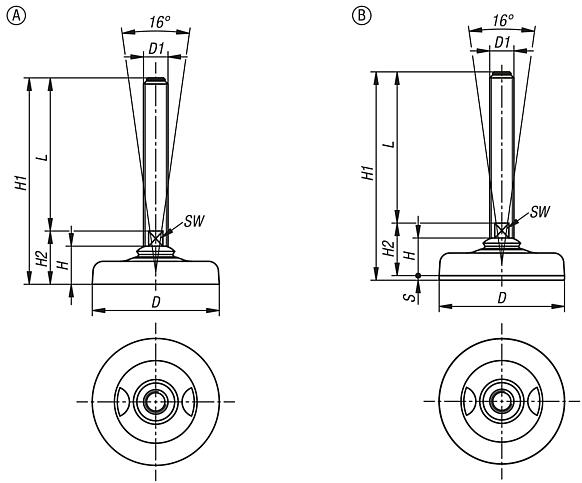

Tartozékok:Hatlapú anya K0700.Rajzi hivatkozás:

A-alak csúszásmentes lemez nélkül
B-alak csúszásmentes lemezzel

Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K2323 Állítólábak, nemesacél

211 kB

Rajzok (áttekintés)

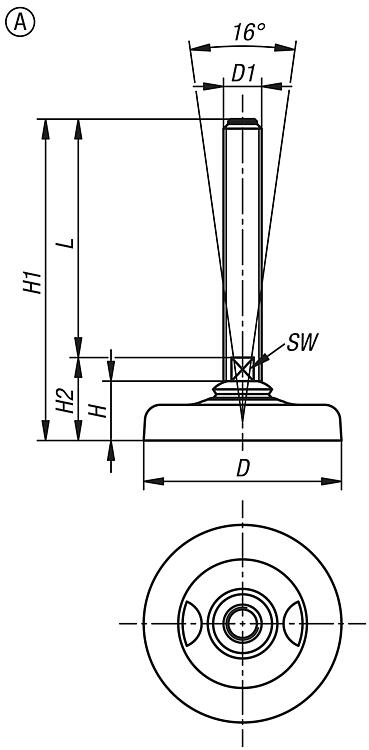

Állítólábak, nemesacél, A alak

több információ

Rajzok

Termékválasztás/szűrés

Rendelési szám	Alak	D	D1	H	H1	H2	L	SW	Terhelhetőség max., kN (csak statikus terhelés esetén)	Ár
K2323.12106512X100	A	65	M12	29	139	39	100	10	13	8,07 €
K2323.12106512X150	A	65	M12	29	189	39	150	10	13	9,19 €
K2323.12106512X50	A	65	M12	29	89	39	50	10	13	7,29 €
K2323.12106516X100	A	65	M16	29	139	39	100	13	18	9,57 €
K2323.12106516X150	A	65	M16	29	189	39	150	13	18	11,46 €
K2323.12106516X200	A	65	M16	29	239	39	200	13	18	12,74 €
K2323.12108316X100	A	83	M16	25	135	35	100	13	20	10,26 €
K2323.12108316X150	A	83	M16	25	185	35	150	13	20	12,16 €
K2323.12108316X200	A	83	M16	25	235	35	200	13	20	13,46 €
K2323.12108320X100	A	83	M20	25	137	37	100	17	20	13,46 €
K2323.12108320X150	A	83	M20	25	187	37	150	17	20	15,73 €
K2323.12108320X200	A	83	M20	25	237	37	200	17	20	17,98 €
K2323.12110316X100	A	103	M16	27	137	37	100	13	30	10,89 €
K2323.12110316X150	A	103	M16	27	187	37	150	13	30	12,90 €
K2323.12110316X200	A	103	M16	27	237	37	200	13	30	14,04 €
K2323.12110320X100	A	103	M20	27	139	39	100	17	30	14,04 €
K2323.12110320X150	A	103	M20	27	189	39	150	17	30	16,45 €
K2323.12110320X200	A	103	M20	27	239	39	200	17	30	18,52 €
K2323.12110324X100	A	103	M24	27	139	39	100	20	30	16,86 €
K2323.12110324X150	A	103	M24	27	189	39	150	20	30	20,20 €
K2323.12110324X200	A	103	M24	27	239	39	200	20	30	23,74 €

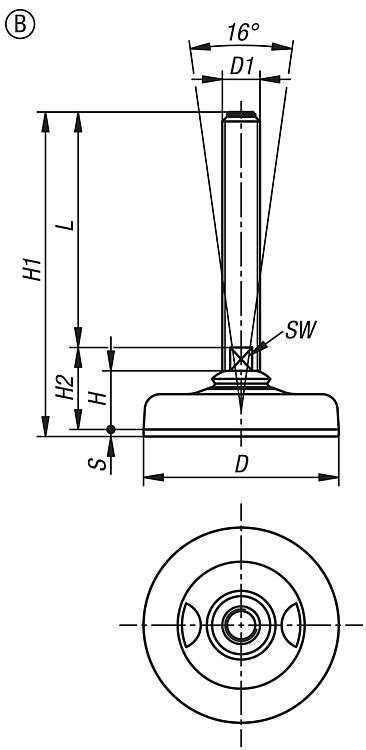

Állítólábak, nemesacél, B alak

több információ

Rajzok

Termékválasztás/szűrés

Rendelési szám	Alak	D	D1	H	H1	H2	L	SW	S	Terhelhetőség max., kN (csak statikus terhelés esetén)	Ár
K2323.22106512X100	B	65	M12	29	142	39	100	10	3	13	10,06 €
K2323.22106512X150	B	65	M12	29	192	39	150	10	3	13	11,27 €
K2323.22106512X50	B	65	M12	29	92	39	50	10	3	13	9,20 €
K2323.22106516X100	B	65	M16	29	142	39	100	13	3	18	11,67 €
K2323.22106516X150	B	65	M16	29	192	39	150	13	3	18	13,68 €
K2323.22106516X200	B	65	M16	29	242	39	200	13	3	18	15,10 €
K2323.22108316X100	B	83	M16	25	138	35	100	13	3	20	12,97 €
K2323.22108316X150	B	83	M16	25	188	35	150	13	3	20	15,03 €
K2323.22108316X200	B	83	M16	25	238	35	200	13	3	20	16,42 €
K2323.22108320X100	B	83	M20	25	140	37	100	17	3	20	16,42 €
K2323.22108320X150	B	83	M20	25	190	37	150	17	3	20	18,83 €
K2323.22108320X200	B	83	M20	25	240	37	200	17	3	20	21,24 €
K2323.22110316X100	B	103	M16	27	140	37	100	13	3	30	14,23 €
K2323.22110316X150	B	103	M16	27	190	37	150	13	3	30	16,42 €
K2323.22110316X200	B	103	M16	27	240	37	200	13	3	30	17,63 €
K2323.22110320X100	B	103	M20	27	142	39	100	17	3	30	17,63 €
K2323.22110320X150	B	103	M20	27	192	39	150	17	3	30	20,22 €
K2323.22110320X200	B	103	M20	27	242	39	200	17	3	30	22,44 €
K2323.22110324X100	B	103	M24	27	142	39	100	20	3	30	20,84 €
K2323.22110324X150	B	103	M24	27	192	39	150	20	3	30	24,48 €
K2323.22110324X200	B	103	M24	27	242	39	200	20	3	30	28,03 €
