Lengő szorítók, mini bekattanó funkcióval

vissza

Termékek
- Kezelőelemek | Szabványelemek
  - Szorítóelemek
    - Lengőszorítók
      - Lengő szorítók, mini bekattanó funkcióval

Termékleírás / Termékillusztrációk

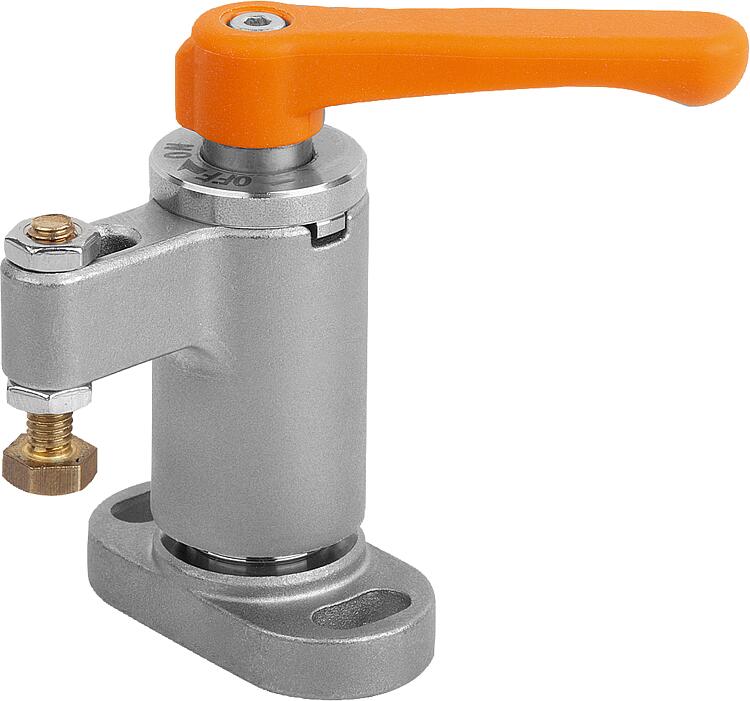

LeírásTermékleírás:A lengő szorítókat főként ott használják, ahol a befogási pontoknak szabadnak kell lenniük a munkadarabok behelyezése és elvétele érdekében.

A beszorítási helyzet végállása elérésekor kattanás hallatszik, valamint érezhető a reteszelődés.Anyag:Alaptest, nemesacél.
Fogantyú, műanyag.
Nyomócsavar sárgaréz.Kivitel:Alaptest, nemesített és nikkelezett.

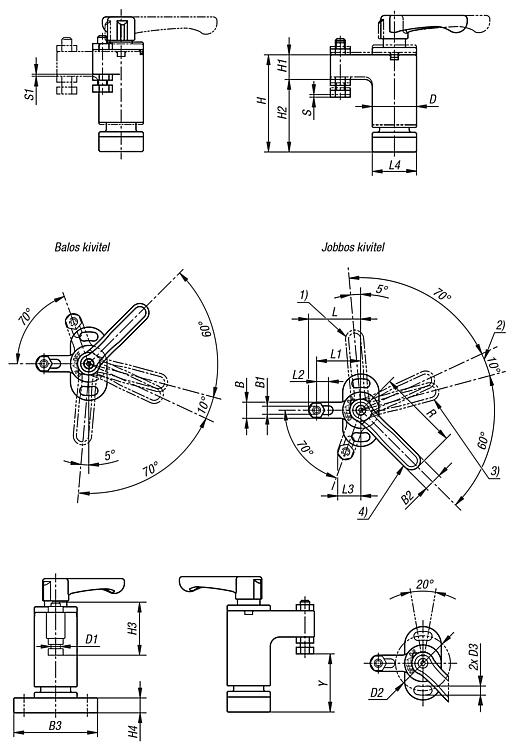

Fogantyú, narancssárga.Rajzi hivatkozás:

1) Pozíció kilazítva
2) Előfeszítés útja
3) Startpozíciót beszorít
4) Pozíció beszorítva

Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K2133 Lengő szorítók, mini bekattanó funkcióval

251 kB

Rajzok

Termékválasztás/szűrés

Rendelési szám	Kivitel 1	Alaptest felülete	B	B1	B2	B3	D	D1	D2	D3	H	H1	H2	H3	H4	L	L1	L2	L3	L4	R	Löket S	S1= előfeszítő emelés	Y min.	Y max.	Szorítóerő N	Ár
K2133.01801	balra	nikkelezett	8	4,3	9	36	18	M4	27	4,3	55	10	30	22,8	6	26	22	6	11,5	18	40	1	0,8	19	25	180	136,80 €
K2133.03201	balra	nikkelezett	10	5,3	11	45	23	M5	34	5,3	72	14	40	28,5	8	35	30	8	15,3	23	50	1,4	1,1	28,3	33,7	320	159,60 €
K2133.05501	balra	nikkelezett	16	8,4	13	65	30	M8	48	8,4	92	18	50	40,5	12	45	37	8	20,7	30	63	1,5	1,4	31,7	39,7	550	206,95 €
K2133.11801	jobbra	nikkelezett	8	4,3	9	36	18	M4	27	4,3	55	10	30	22,8	6	26	22	6	11,5	18	40	1	0,8	19	25	180	136,80 €
K2133.13201	jobbra	nikkelezett	10	5,3	11	45	23	M5	34	5,3	72	14	40	28,5	8	35	30	8	15,3	23	50	1,4	1,1	28,3	33,7	320	159,60 €
K2133.15501	jobbra	nikkelezett	16	8,4	13	65	30	M8	48	8,4	92	18	50	40,5	12	45	37	8	20,7	30	63	1,5	1,4	31,7	39,7	550	206,95 €
