    - Forgatókarok, nemesacél, hengeres fogantyúval, forgatható
      - Forgatókarok, nemesacél, hengeres fogantyúval, forgatható, illesztett furattal

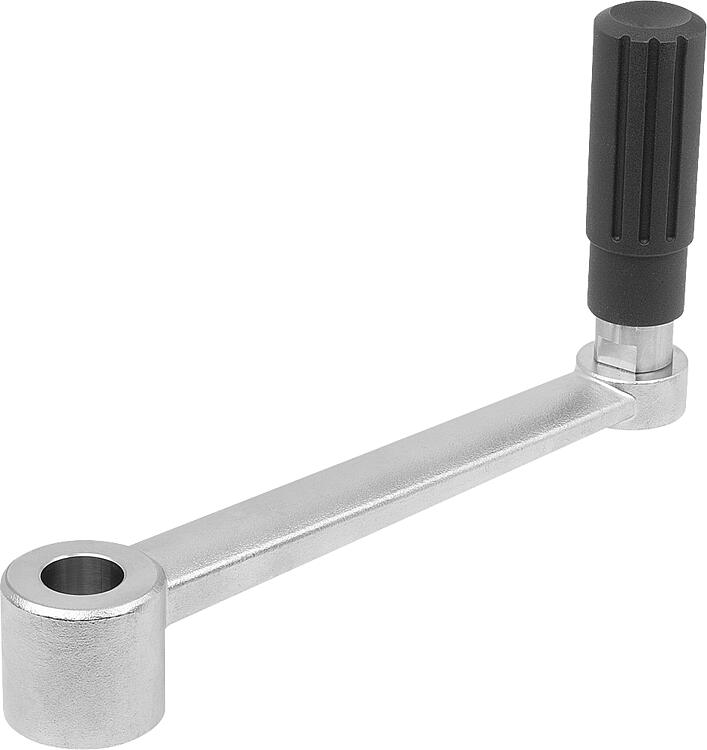

Termékleírás / Termékillusztrációk

LeírásAnyag:

Forgatókar, nemesacél 1.4308.
Hengeres fogantyú, termoplaszt és nemesacél 1.4404.

Kivitel:Forgatókar fémtiszta.
Termoplaszt, feketésszürke.
Nemesacél, fémtiszta.További információk:Hasonló a DIN 469-hez.
A keresztfuratos változatoknál az ISO 4027 (DIN 914) becsavart hernyócsavarral rögzítjük.Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K2075_PB Forgatókarok, nemesacél, hengeres fogantyúval, forgatható, illesztett furattal

157 kB

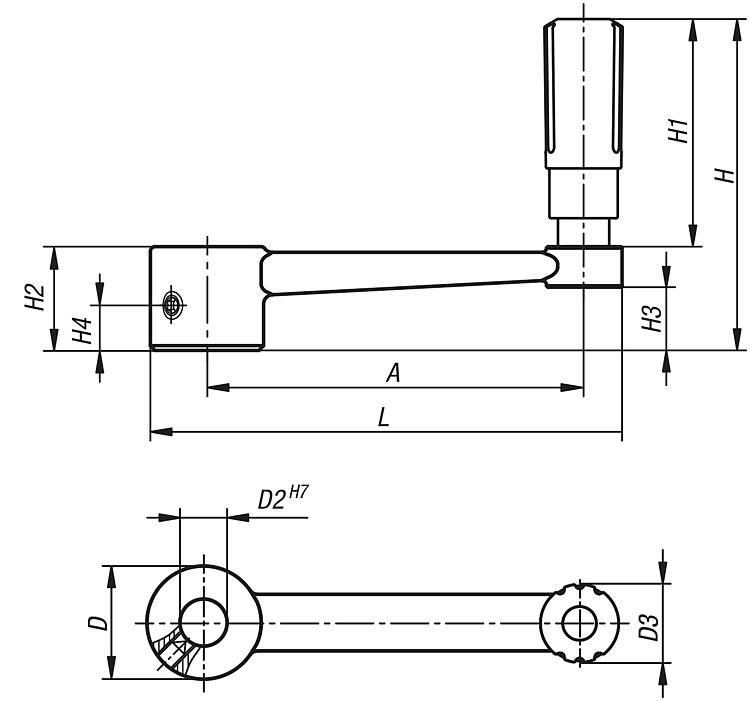

Rajzok

Termékválasztás/szűrés

Rendelési szám	Kivitel 1	Kivitel 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	Ár
K2075.3110	illesztett furat	harántfurat nélkül	80	24	10	16	-	71,1	49,1	22	13,4	-	100	21,24 €
K2075.3212	illesztett furat	harántfurat nélkül	100	28	12	20	-	87,4	61,4	26	16	-	124	22,57 €
K2075.3314	illesztett furat	harántfurat nélkül	125	30	14	26	-	110,5	82,5	28	15,8	-	153	28,33 €
K2075.3417	illesztett furat	harántfurat nélkül	160	34	17	26	-	114,5	82,5	32	19,6	-	190	31,41 €
K2075.31106	illesztett furat	harántfurattal	80	24	10	16	M6	71,1	49,1	22	13,4	7,5	100	24,13 €
K2075.32126	illesztett furat	harántfurattal	100	28	12	20	M6	87,4	61,4	26	16	7,5	124	25,47 €
K2075.33146	illesztett furat	harántfurattal	125	30	14	26	M6	110,5	82,5	28	15,8	7,5	153	31,23 €
K2075.34176	illesztett furat	harántfurattal	160	34	17	26	M6	114,5	82,5	32	19,6	7,5	190	34,31 €
