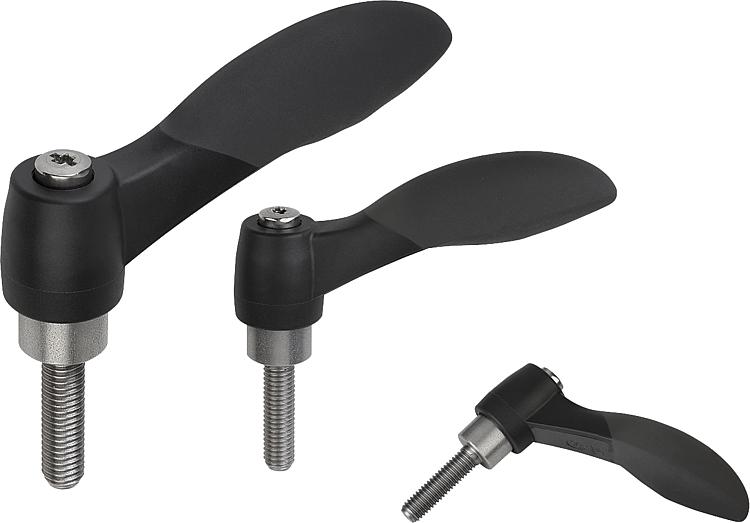

Szorítókarok, 2K, külső menettel, menetes betét nemesacél - inch

vissza

Termékek
- Termékvonalak
  - SYMPAtouch
    - Szorítókarok, 2K, külső menettel, menetes betét nemesacél - inch

Termékleírás / Termékillusztrációk

LeírásAnyag:

Fogantyú:
Kemény komponens, üvegszál erősítésű műanyag, cinkprésöntvény fogasgyűrűvel.
Puha komponens: termoflex SEBS alapon.
Acél elemek:
Nemesacél, 1.4305 (megfelel AISI 303).

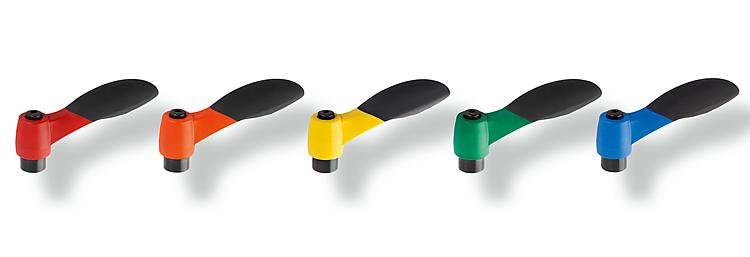

Kivitel:acélelemek, fényes.További információk:A kemény és puha komponensek alapkivitelben feketésszürke RAL 7021 színben kerülnek kiszállításra.

L ≥ 60 mm hosszúság esetén a menethossz 60 mm.Egyedi igényre:További külső menetek, csavarhosszok, színkombinációk és speciális kivitelek.
A „H1” méret felár ellenében más hosszokban is szállítható.Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K0126 inch Szorítókarok, 2K, külső menettel, menetes betét nemesacél - inch

188 kB

Termékválasztás/szűrés

Rendelési szám	Méret	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Fogszám	L	Ár
K0126.1A001X10	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	10	8,72 €
K0126.1A001X15	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	15	8,72 €
K0126.1A001X20	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	20	8,72 €
K0126.1A001X25	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	25	8,72 €
K0126.1A101X10	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	10	8,72 €
K0126.1A101X15	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	15	8,72 €
K0126.1A101X20	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	20	8,72 €
K0126.1A101X25	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	25	8,72 €
K0126.1A201X10	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	10	8,72 €
K0126.1A201X15	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	15	8,72 €
K0126.1A201X20	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	20	8,72 €
K0126.1A201X25	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	25	8,72 €
K0126.1A201X30	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	30	8,72 €
K0126.1A201X40	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	40	9,40 €
K0126.1A201X50	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	50	9,40 €
K0126.2A201X15	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	15	10,67 €
K0126.2A201X20	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	10,67 €
K0126.2A201X25	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	10,67 €
K0126.2A201X30	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	10,67 €
K0126.2A201X40	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	11,43 €
K0126.2A201X50	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	11,43 €
K0126.2A201X60	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	11,43 €
K0126.2A301X15	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	15	10,67 €
K0126.2A301X20	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	10,67 €
K0126.2A301X25	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	10,67 €
K0126.2A301X30	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	10,67 €
K0126.2A301X40	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	11,43 €
K0126.2A301X50	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	11,43 €
K0126.2A301X60	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	11,43 €
K0126.2A401X20	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	10,67 €
K0126.2A401X25	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	10,67 €
K0126.2A401X30	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	10,67 €
K0126.2A401X40	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	11,43 €
K0126.2A401X50	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	11,43 €
K0126.2A401X60	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	11,43 €
K0126.3A301X20	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	20	12,57 €
K0126.3A301X25	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	25	12,57 €
K0126.3A301X30	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	30	12,57 €
K0126.3A301X40	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	40	13,51 €
K0126.3A301X50	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	50	13,51 €
K0126.3A301X60	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	60	13,51 €
K0126.3A401X20	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	20	12,57 €
K0126.3A401X25	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	25	12,57 €
K0126.3A401X30	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	30	12,57 €
K0126.3A401X40	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	40	13,51 €
K0126.3A401X50	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	50	13,51 €
K0126.3A401X60	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	60	13,51 €
