K0500Alakos befogó beszereléshez |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásAnyag:Karimás lemez, dugattyú és alaptest, acél.
Tömítések, NBR.
Csavarok, DIN EN ISO 4762, 8.8-as szilárdsági osztály.
Befogó tokmány, alumínium.Kivitel:Karimás lemez, dugattyú és alaptest, rozsdaálló, fémtiszta.
Csavarok, horganyzott.

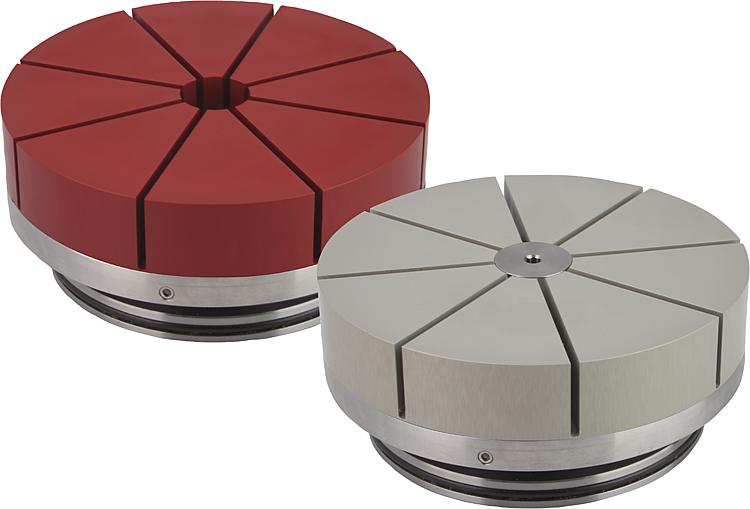

Befogó tokmány, pirosra vagy színtelenre eloxált.További információk:Az alakos befogók kiválóan alkalmasak saját készülékekbe és befogó rendszerekbe történő beszerelésre. A karimás lemez egyaránt képes külső befogáshoz, valamint belső befogáshoz használatos befogó patronokat felvenni. A befogandó munkadarab kontúrját a befogó patronba munkáljuk. Szabad felületek és aszimmetrikus kontúrok lehetségesek.
Az integrált rugócsomag 5,8 kN szorítóerőt biztosít. A sűrített levegővel végzett utánszorítás révén a szorítóerő akár 43,5 kN értékre növelhető. A befogó oldása sűrített levegő bevezetésével (a dugattyú alsó felületére) történik. Ennek során a dugattyú felfelé nyomódik és így oldja a befogó tokmány befogását.
Befogási tartomány 0,2 mm.
Ismétlési pontosság < 0,01 mm.

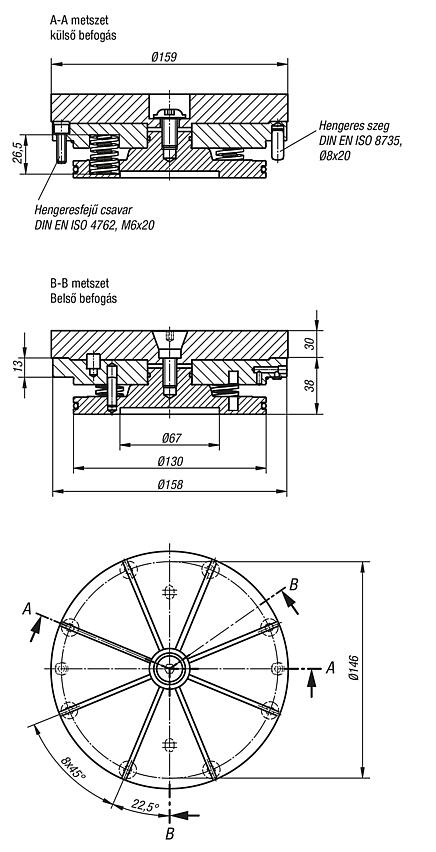

Beszerelési méretek érdeklődésre.Tartozékok:Befogó tokmány külső és belső befogáshoz K0502Jellemzők: LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
