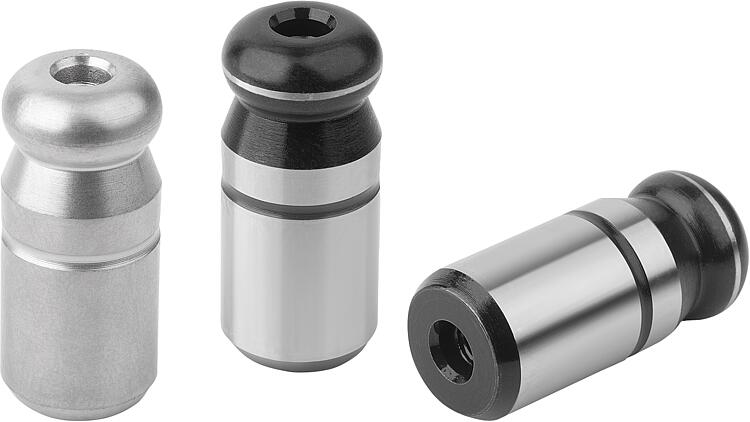

K0350Központosítócsap golyós rátéttel, A alak |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásAnyag:Szerszámacél vagy 1.4305 nemesacél. Kivitel:Acél, edzett és köszörült.

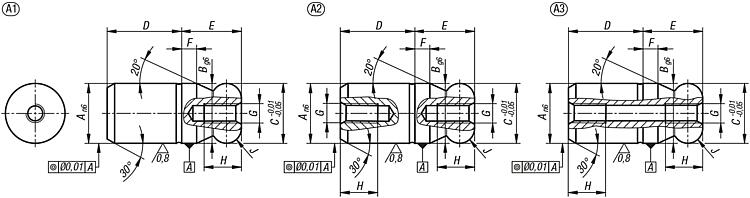

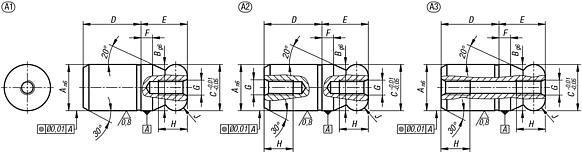

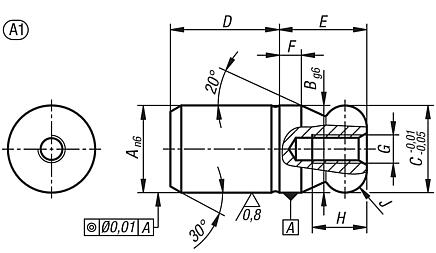

Nemesacél, köszörült és kolszterizált.További információk:A golyós rátétes felfogócsapok megkönnyítik az illesztési folyamatot, mivel az illesztésnek megfelelően alakíthatók. A szorulásra való hajlamot, amelyet a ferdén felhelyezett csap okoz vagy a feltolás során nem a csap tengelyére ható erők idéznek elő, a golyós rátét minimalizálja (lásd 1. ábra).Rajzi hivatkozás:1) Belső menet, egyoldali, zsákfurattal

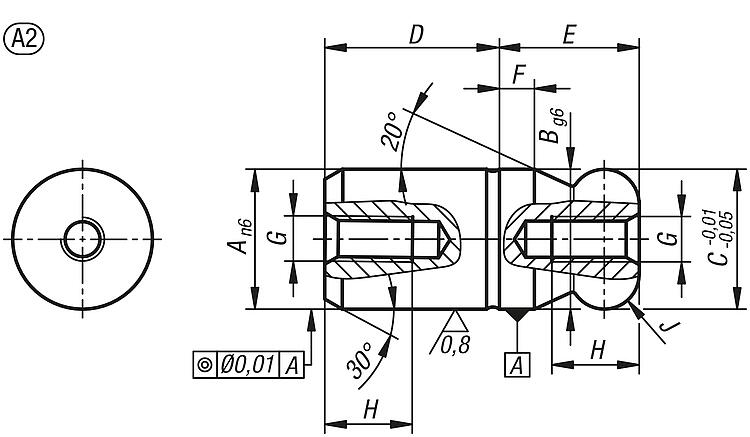

2) Belső menet, kétoldali, zsákfurattal

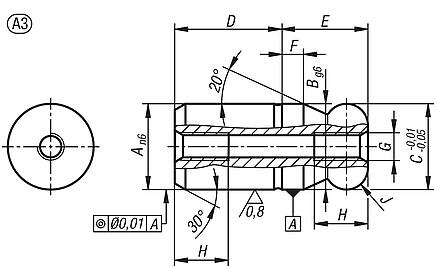

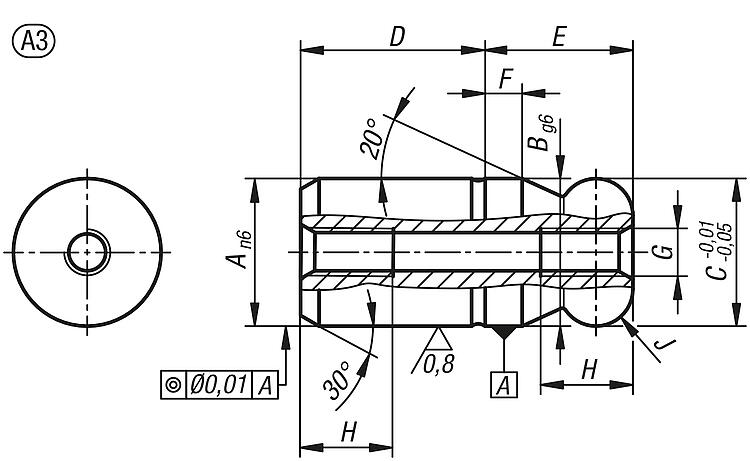

3) Belső menet, kétoldali, átmenő furattal LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
Felfogócsap golyós rátéttel, A alak, belső menet, egyoldali, zsákfurattal |
több információ |
| Rendelési szám | Anyag
| Méret | A | B | C | D | E | F | G | H | J | Menet magfurat | CAD | Tartoz. | Ár | Rendelés |
|---|
| K0350.05 | szerszámacél | 1 | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | Zsákfurat |  | | 10,57 € | | | K0350.06 | szerszámacél | 1 | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | Zsákfurat | | | 11,89 € | | | K0350.08 | szerszámacél | 1 | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | Zsákfurat | | | 13,45 € | | | K0350.10 | szerszámacél | 1 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | Zsákfurat | | | 13,98 € | | | K0350.12 | szerszámacél | 1 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | Zsákfurat | | | 14,41 € | | | K0350.14 | szerszámacél | 1 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | Zsákfurat | | | 15,83 € | | | K0350.16 | szerszámacél | 1 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | Zsákfurat | | | 15,92 € | | | K0350.20 | szerszámacél | 1 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | Zsákfurat | | | 19,39 € | | | K0350.25 | szerszámacél | 1 | 25 | 25 | 25 | 25 | 25 | 6 | M5 | 10 | R 6 | Zsákfurat | | | 21,15 € | | | K0350.30 | szerszámacél | 1 | 30 | 30 | 30 | 30 | 30 | 8 | M6 | 12 | R 8 | Zsákfurat | | | 28,60 € | | | K0350.40 | szerszámacél | 1 | 40 | 40 | 40 | 40 | 40 | 10 | M6 | 12 | R 10 | Zsákfurat | | | 58,88 € | | | K0350.50 | szerszámacél | 1 | 50 | 50 | 50 | 50 | 50 | 12 | M6 | 12 | R 12 | Zsákfurat | | | 83,01 € | | | K0350.505 | nemesacél | 1 | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | Zsákfurat | | | 15,02 € | | | K0350.506 | nemesacél | 1 | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | Zsákfurat | | | 16,89 € | | | K0350.508 | nemesacél | 1 | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | Zsákfurat | | | 19,30 € | | | K0350.510 | nemesacél | 1 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | Zsákfurat | | | 20,10 € | | | K0350.512 | nemesacél | 1 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | Zsákfurat | | | 21,07 € | | | K0350.514 | nemesacél | 1 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | Zsákfurat | | | 23,04 € | | | K0350.516 | nemesacél | 1 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | Zsákfurat | | | 23,23 € | | | K0350.520 | nemesacél | 1 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | Zsákfurat | | | 35,14 € | |
|
Felfogócsap golyós rátéttel, A alak, belső menet, kétoldali, zsákfurattal |
több információ |
| Rendelési szám | Anyag
| Méret | A | B | C | D | E | F | G | H | J | Menet magfurat | CAD | Tartoz. | Ár | Rendelés |
|---|
| K0350.1002 | szerszámacél | 2 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | Zsákfurat | | | 13,98 € | | | K0350.1202 | szerszámacél | 2 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | Zsákfurat | | | 14,41 € | | | K0350.1402 | szerszámacél | 2 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | Zsákfurat | | | 15,83 € | | | K0350.1602 | szerszámacél | 2 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | Zsákfurat | | | 15,92 € | | | K0350.2002 | szerszámacél | 2 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | Zsákfurat | | | 19,39 € | | | K0350.2502 | szerszámacél | 2 | 25 | 25 | 25 | 25 | 25 | 6 | M5 | 10 | R 6 | Zsákfurat | | | 21,15 € | | | K0350.3002 | szerszámacél | 2 | 30 | 30 | 30 | 30 | 30 | 8 | M6 | 12 | R 8 | Zsákfurat | | | 28,60 € | | | K0350.4002 | szerszámacél | 2 | 40 | 40 | 40 | 40 | 40 | 10 | M6 | 12 | R 10 | Zsákfurat | | | 58,88 € | | | K0350.5002 | szerszámacél | 2 | 50 | 50 | 50 | 50 | 50 | 12 | M6 | 12 | R 12 | Zsákfurat | | | 83,01 € | | | K0350.51002 | nemesacél | 2 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | Zsákfurat | | | 20,10 € | | | K0350.51202 | nemesacél | 2 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | Zsákfurat | | | 21,07 € | | | K0350.51402 | nemesacél | 2 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | Zsákfurat | | | 23,04 € | | | K0350.51602 | nemesacél | 2 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | Zsákfurat | | | 23,23 € | | | K0350.52002 | nemesacél | 2 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | Zsákfurat | | | 35,14 € | |
|
Felfogócsap golyós rátéttel, A alak, belső menet, kétoldali, átmenő furattal |
több információ |
| Rendelési szám | Anyag
| Méret | A | B | C | D | E | F | G | H | J | Menet magfurat | CAD | Tartoz. | Ár | Rendelés |
|---|
| K0350.0502 | szerszámacél | 3 | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | Átmenő furat | | | 10,57 € | | | K0350.0602 | szerszámacél | 3 | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | Átmenő furat | | | 11,89 € | | | K0350.0802 | szerszámacél | 3 | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | Átmenő furat | | | 13,45 € | | | K0350.50502 | nemesacél | 3 | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | Átmenő furat | | | 15,02 € | | | K0350.50602 | nemesacél | 3 | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | Átmenő furat | | | 16,89 € | | | K0350.50802 | nemesacél | 3 | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | Átmenő furat | | | 19,30 € | |
|
