LeírásAnyag:Nemesacél.Kivitel:Alaptest, oxidált.

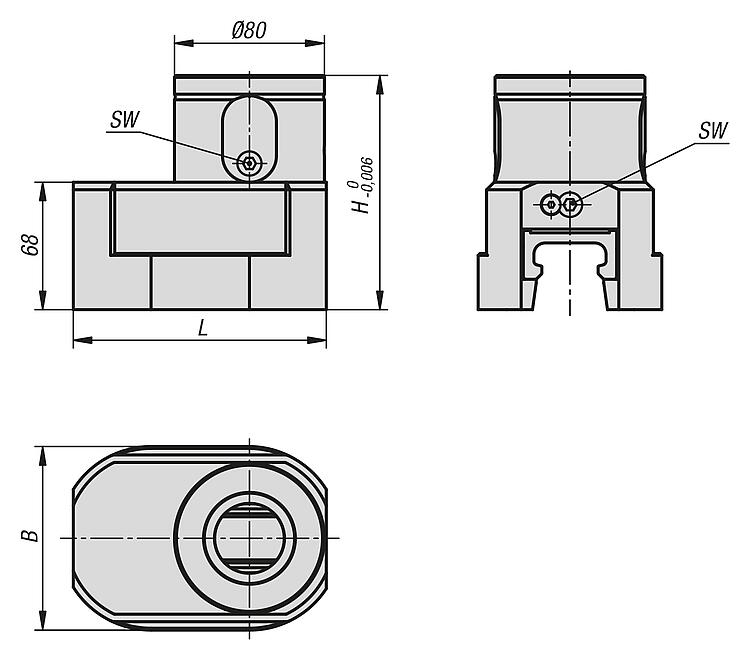

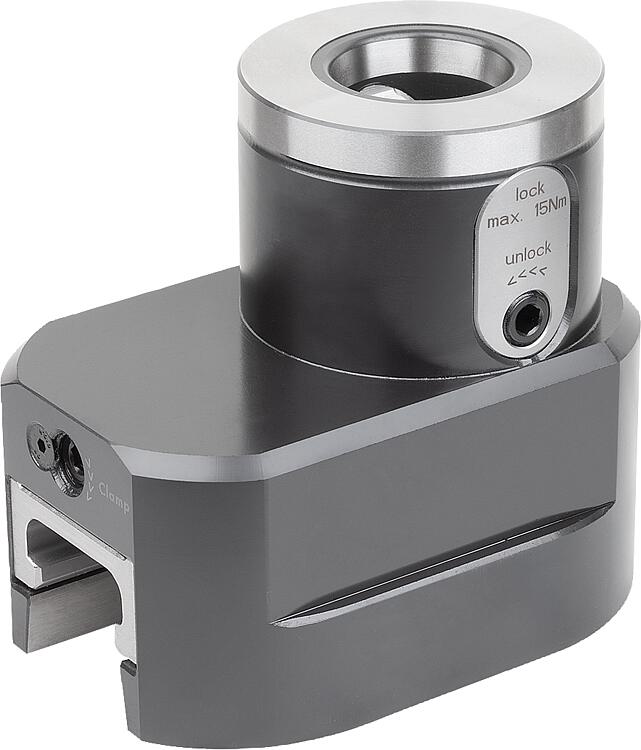

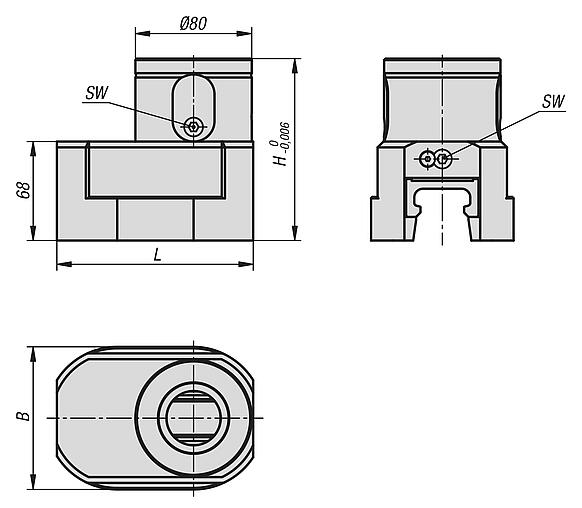

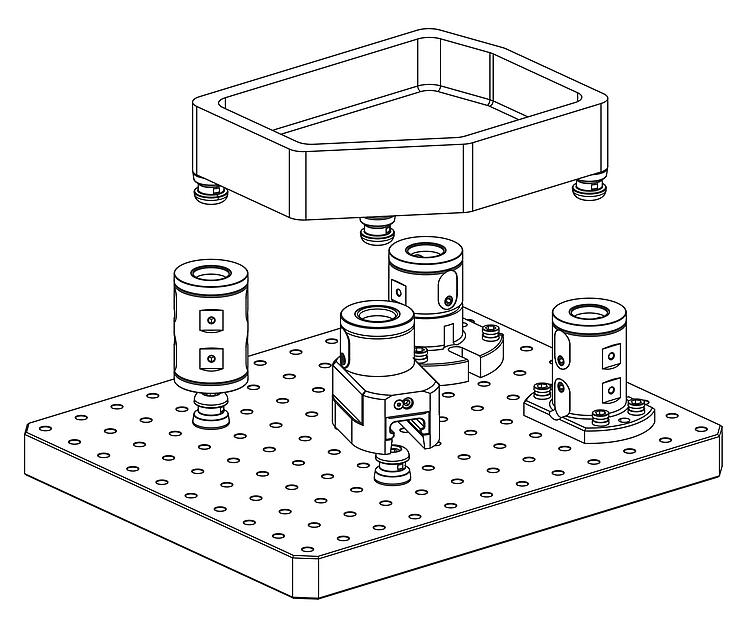

Funkcionális felületek, edzett és köszörült.További információk:A UNILOCK 5-tengelyes VARIO alapmodullal rugalmas pozíciók lehetségesek a munkadarabok és készülékek befogásánál.
A VARIO alapmodul egy vagy két UNILOCK szorítócsappal rögzíthető a talpban lévő sínhez. Két szorítócsap használata esetén a sín a szorítócsapok között van megvezetve, és csak a szorítócsapok irányában mozgatható előre vagy hátra. Ha csak egy UNILOCK szorítócsapot használ, a VARIO alapmodul szabadon forgatható. A pozíciót a hátsó hatlapfejű csavar rögzíti. Ily módon változó beszúrási méret érhető el. Ezt az alapmodult gyakran harmadik vagy negyedik beszorítási pontként is használják.
Az UNILOCK szorítócsapok az M10, M12, M16 rögzítőcsavarokkal a következő rögzítőerők lehetségesek:
- rögzítőerő (M10) 35.000 N
- rögzítőerő (M12) 50.000 N
- rögzítőerő (M16) 75.000 N
Rögzítőerő hengeresfejű csavarral DIN EN ISO 4762 -12.9
A szorítócsapok kizárólag a rögzítőmodulba beszerelt szerszámcserélő szerkezettel együtt szoríthatók be.
A konzisztens szorítócsap-méret a 80-as 5-tengelyes modulos befogórendszereknél, és a pneumatikus nullpontos befogórendszer sokféle felhasználási lehetőséget garantál.Műszaki adatok:- Behúzóerő 15 kN.
- Meghúzási nyomaték 15 Nm.
- Ismétlési pontosság ≤ 0,005 mm.Előnyök:- Állítható, rugalmas alapmodul.
- Mechanikus működtetés.
- Pozicionálás rövid kúpon keresztül.
- Nagy behúzóerők.
- Átszerelési idő optimalizálás.Tartozékok:Szorítócsapok K0967, K0968, K0969, K1471. LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
