Termékleírás / Termékillusztrációk

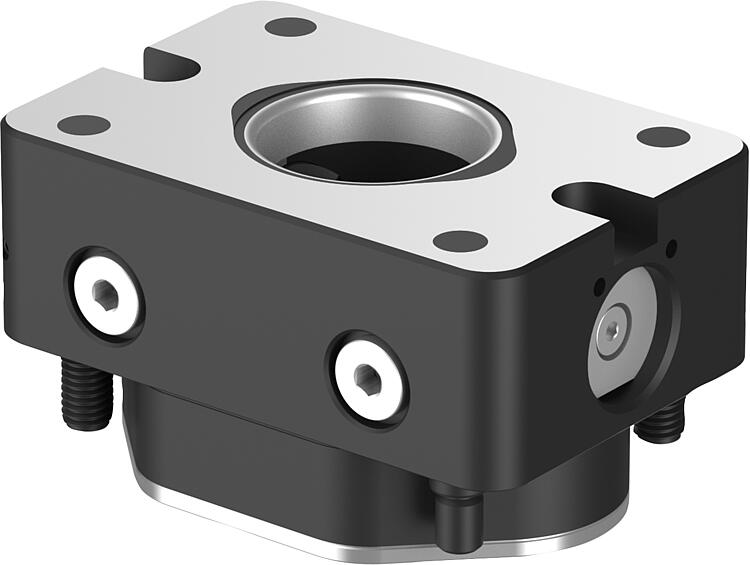

LeírásAnyag:Betétedzett acél.Kivitel:Funkcionális felületek, betétedzésű és köszörült.További információk:Az UNILOCK rögzítőmodulok gépasztalokba, készülékekbe (lemezek, kockák, tornyok, stb.) bármely helyzetben beszerelhetők kinyúlással vagy anélkül.
Az UNILOCK EGM 110-75 rögzítőmodulok szoros mérettűrések esetében gépasztalokon vagy szerkezeteken alkalmazhatók. Ezenkívül ez a rögzítőmodul a tárcsás tengelykapcsolóval kombinálva beépíthető robotautomatákba is. Így robotautomatákkal a befogópaletták automatikusan kicserélhetők az UNILOCK nullpont befogórendszernek köszönhetően. Az integrált lekérdezési funkció segítségével lekérdezhető a szorító tolózár "nyitva/zárva" állása.
A rögzítőmodulok pneumatikus vezérlése külön-külön vagy együtt is végrehajtható.
Ily módon egyedi nullpont befogórendszerek előállíthatók elő.
A moduláris felépítésnek köszönhetően a rögzítőmodulok száma és
távolsága optimálisan illeszthető a befogási feladathoz. Az átszerelési idők jelentősen lecsökkennek, így a gépek üzemideje meghosszabbodik.

A nagy szorítóerőket az integrált rugószerelvény hozza létre (az egység nyomásmentesen rögzített).
Az oldási folyamat pneumatikus.
Még nyomásesés vagy a sűrített levegő ingadozása esetén is megmarad a teljes behúzóerő.

Mindegyik rögzítőmodul alapfelszereltségként turbó funkcióval rendelkezik. A „Turbó“ levegőcsatlakozásnál egy rövid levegőimpulzus hatására a normál behúzóerő, ami rugókkal érhető el, jelentősen megnövekszik. Ez azt jelenti, hogy a rögzítőmodulok nagy igénybevételű megmunkáláshoz is nagyon jól használhatók.

Javasolt a turbó funkció alkalmazása a maximális behúzóerő érdekében.

Az UNILOCK szorítócsapokkal az M10, M12, M16 rögzítőcsavarokkal együtt a következő rögzítőerők lehetségesek:
- rögzítőerő (M10) 35.000 N
- rögzítőerő (M12) 50.000 N
- rögzítőerő (M16) 75.000 N
Rögzítőerő hengeresfejű csavarral DIN EN ISO 4762 -12.9

A szorítócsapokat kizárólag szerszámcserélő szerkezettel együtt szabad beszorítani a rögzítőmodulba.

A konzisztens szorítócsap-méret az összes rögzítőmodulnál, valamint a kompatibilitás az 5 tengelyes modullal, rendszerméret 80 sokféle felhasználási lehetőséget garantál.Műszaki adatok:- Behúzóerő turbóval 14 kN.
- Rendszernyomás: 6 bar, olajozott levegő.
- Ismétlési pontosság ≤ 0,005 mm.
- Hőmérséklet-tartomány 5 °C és 60 °C között.
- Elfordulás elleni biztosítás.Szerelés:Lásd beszerelési kontúr.Előnyök:- Alkalmas szoros mérettűréseknél.
- Rögzítőmodul robotautomatákhoz.
- Lekérdezési funkció szorítószán állása "nyitva/zárva".
- Turbófunkció alapkivitelben.
- Ismétlési pontosság ≤ 0,005 mm.
- Pozicionálás rövid kúppal.
- Nagy behúzó erők.
- Átszerelési idő optimalizálás.Tartozékok:- UNILOCK Szorítócsapok K0967, K1471, K1974, K1975.
- UNILOCK Védőcsapok rögzítőmodulokhoz K1010.
- Tárcsás tengelykapcsoló UNILOCK rögzítőmodulokhoz K2046.Figyelembe veendő:Javasolt tömlő-belméret:
- Négy rögzítőmodulig névleges tömlő-belméret 6 mm.
- Öt rögzítőmodultól kezdve névleges tömlő-belméret 8 mm.Működési elv:A rögzítőmodulok vagy az alaplapon lévő csatlakozásokon keresztül, vagy közvetlenül a rögzítőmodulon lévő menetes csatlakozáson keresztül csatlakoztathatók.

A tolózár működésének biztosítása érdekében a felső dugattyúkamrát a „turbó“ levegőcsatlakozón keresztül kell légteleníteni.

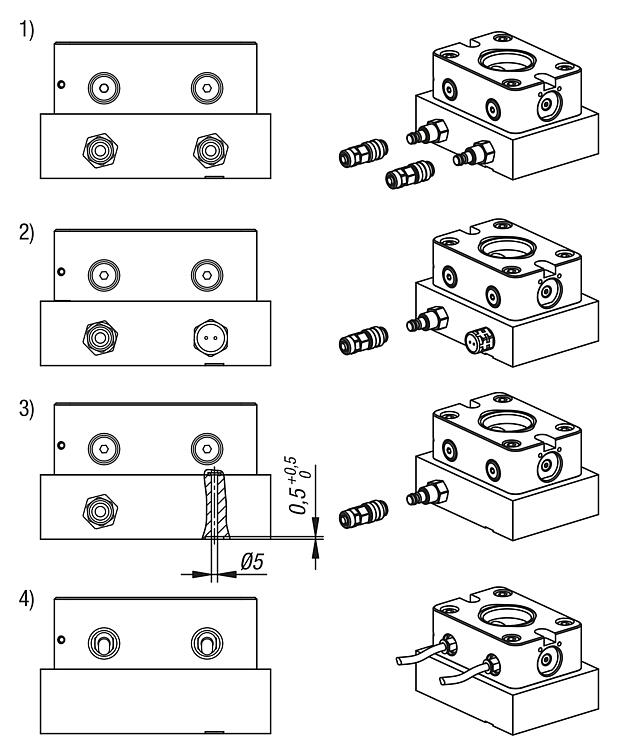

Ennek négy módja van:
1) Az alaplap turbó funkciójának bekötése az alaplemezbe és használata a „nyitás“ csatlakozás mellett. Ennek eredményeként a befogó modul szükség esetén rövid levegőfúvással újra rögzíthető. (Ajánlott)
2) Egyszerű levegő kivezető furat az alaplapon, amely a turbó csatlakozóhoz van csatlakoztatva. A furat szennyeződés elleni lezárására záró funkciójú csatlakozást nem szabad használni, csak légtelenítő csavar használható.
3) A harmadik esetben a dugattyúkamrát egy furaton keresztül kell légteleníteni, amely az alaplap alatt egy keresztirányú horonnyal van összekötve. A furatnak találkoznia kell a turbócsatlakozóval, hogy a légtelenítés megtörténhessen.
4) Ha a befogó modult oldalról működtetik, akkor ezen a ponton légtelenítő csavart kell használni.

A rögzítőmodul robotautomatákban történő alkalmazása esetében a rögzítőmodul vezérlése az alul és az oldalfalon található menetes csatlakozásokon keresztül történik.Szállítási terjedelem- 1x rögzítőmodul.
- 2x O-gyűrű Ø4x1,50 közegek bevezetéséhez.
- 2x O-gyűrű Ø4x1,50 lekérdezési funkcióhoz.
- 4x rögzítőcsavar.
- 4x takarósapka rögzítőcsavarokhoz.Rajzi hivatkozás:

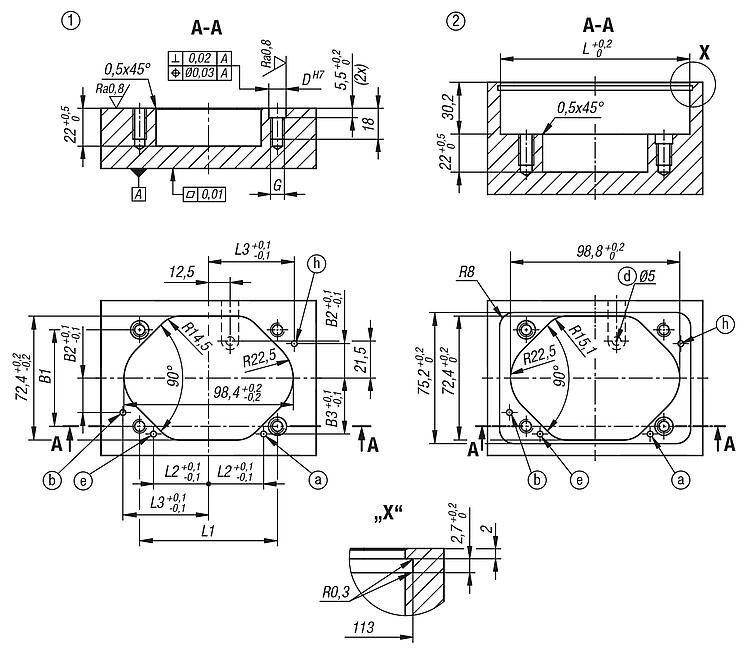

1) beszerelési kontúr:
rögzítőmodul felszerelhető modulként
2) beszerelési kontúr:
rögzítőmodul beszerelhető modulként

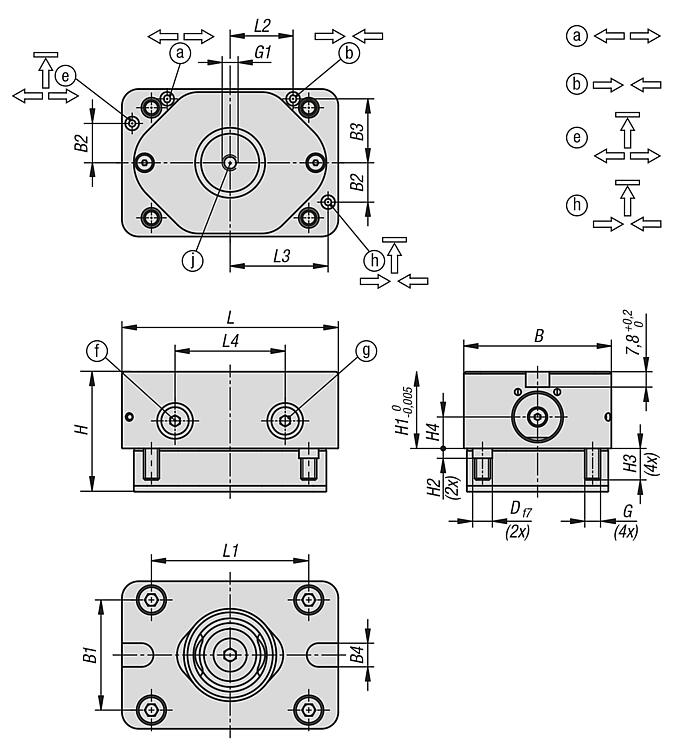

a) padló felöli, tömlő nélküli csatlakozás (nyitás)
O-gyűrű Ø4x1,5
b) padló felöli, tömlő nélküli csatlakozás (turbó)
O-gyűrű Ø4x1,5
d) légtelenítő
e) padló felöli, tömlő nélküli csatlakozás (lekérdezési funkció, szorítószán állása nyitva)
O-gyűrű Ø4x1,5, 2 bar, 15l/perc
f) csatlakozás oldalt G1/8 (működtetés nyitás)
g) csatlakozás oldalt G1/8 (turbó)
h) padló felöli, tömlő nélküli csatlakozás (lekérdezési funkció szorítószán állása zárva)
O-gyűrű Ø4x1,5, 2 bar, 15l/perc
j) padló felöli, tömlő nélküli csatlakozás (zárólevegő csatlakozás)

A rögzítőmodul csatlakozásait nyilak jelzik a kerületen.
