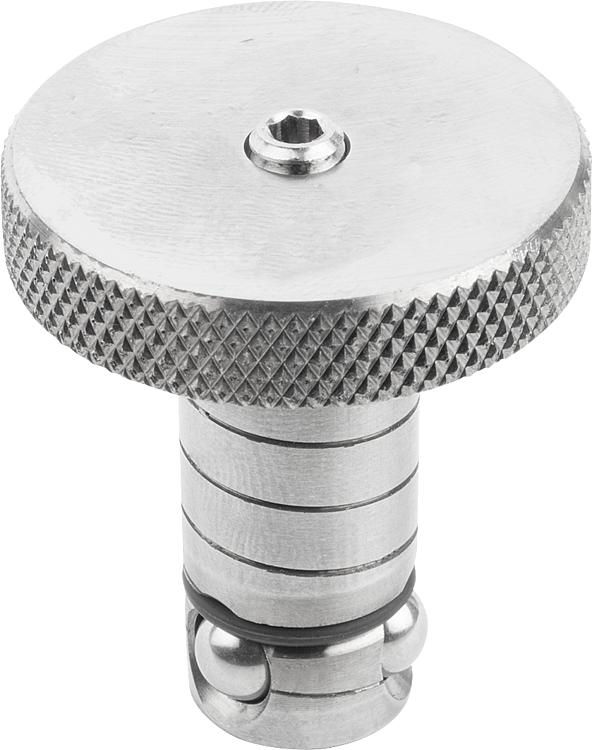

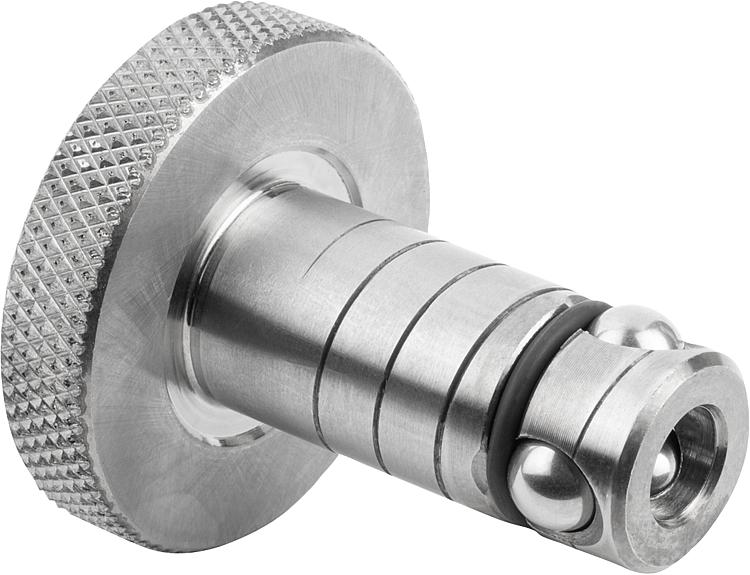

K1474Ball Lock nemesacél pozicionáló hengerek |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásAnyag:Pozicionáló hengerek és golyók, nemesacél 1.4542. Kivitel:Pozicionáló hengerek és golyók, edzett min. 40 HRC, fémtisztaTovábbi információk:A mozgatócsavar (D2) meghúzásával a középső golyó lefelé nyomódik és így kifelé nyomja a három rögzítőgolyót amelyek a felfogó perselyben rögzülnek.
Ezzel a könnyen kezelhető rendszerrel tizenkétszer rövidebb átszerelési idők érhetők el, mint a hagyományos módszerekkel.Jellemzők: LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|

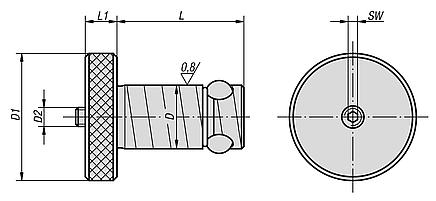

Rendelési szám
| Felfogólap-
vastagság ±0,13 | D | D1 | D2 | L | L1 | SW | Rögzítőerő
F kN | Meghúzási
nyomaték
max. Nm | Javítókészlet
Rendelési száma | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1474.13013 | 13 | 13 | 22 | M5 | 27,6 | 6 | 2,5 | 3,3 | 1,2 | - |  | | 114,49 € | | | K1474.13020 | 20 | 13 | 22 | M5 | 34,6 | 6 | 2,5 | 3,3 | 1,2 | - | | | 115,59 € | | | K1474.16020 | 20 | 16 | 32 | M6 | 36,5 | 8 | 3 | 5,3 | 4,5 | - | | | 115,59 € | | | K1474.16025 | 25 | 16 | 32 | M6 | 41,5 | 8 | 3 | 5,3 | 4,5 | - | | | 116,66 € | | | K1474.20020 | 20 | 20 | 40 | M6 | 39,5 | 10 | 3 | 13,3 | 5,3 | - | | | 107,26 € | | | K1474.20025 | 25 | 20 | 40 | M6 | 44,4 | 10 | 3 | 13,3 | 5,3 | - | | | 108,45 € | | | K1474.25020 | 20 | 25 | 45 | M8 | 44 | 10 | 4 | 30 | 11 | - | | | 114,49 € | | | K1474.25025 | 25 | 25 | 45 | M8 | 49 | 10 | 4 | 30 | 11 | - | | | 114,49 € | | | K1474.30020 | 20 | 30 | 50 | M10 | 49 | 13 | 5 | 44 | 18 | - | | | 131,04 € | | | K1474.30025 | 25 | 30 | 50 | M10 | 54 | 13 | 5 | 44 | 18 | - | | | 132,35 € | | | K1474.35020 | 20 | 35 | 60 | M12 | 51 | 13 | 6 | 68 | 33 | - | | | 165,73 € | | | K1474.35040 | 40 | 35 | 60 | M12 | 71 | 13 | 6 | 68 | 33 | - | | | 184,98 € | | | K1474.35050 | 50 | 35 | 60 | M12 | 81 | 13 | 6 | 68 | 33 | - | | | 196,98 € | | | K1474.50020 | 20 | 50 | 75 | M20 | 64 | 20 | 10 | 88 | 65 | - | | | 244,80 € | |
