Termékleírás / Termékillusztrációk

LeírásAnyag:Drótkötél, nemesacél.
Hüvely, acél, belül és kívül műanyag köpennyel.
Hüvely, POM.
Karmantyú, zamak.
Csavaros karmantyú, acél.Kivitel:Bowden-huzal hüvelye és hüvely, fekete.

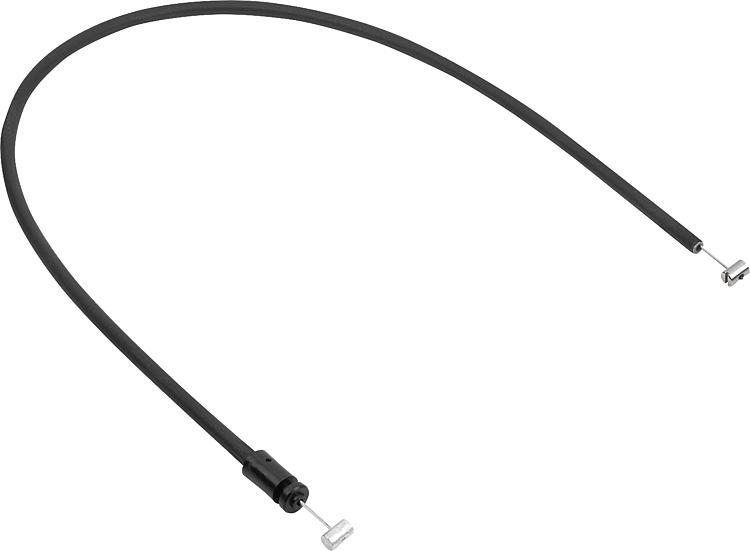

Karmantyú, horganyzott.További információk:A Bowden-huzalok húzóerő továbbítására szolgálnak, és a kioldókkal kombinálva távműködtetésként használatosak.
A Bowden-huzaloknak különböző hosszúságú változatai állnak rendelkezésre. Az illesztés pontosságának garantálása érdekében a Bowden-huzal a szerelés során ennek megfelelően rövidíthető.

A Bowden-huzalok telepítésekor a következő pontokat kell figyelembe venni:
A drótkötél szabad végének hossza változhat bizonyos tényezők, mint pl. a fektetési szög, a hajlítási sugár és a terhelés, függvényében.
A huzal fektetésekor különös figyelmet kell fordítani arra, hogy a hajlítási sugár ne lépjen a minimális határérték alá, ami ebben az esetben R = 65 mm. A túl szoros sugár fokozott kopáshoz és megnövekedett súrlódáshoz vezethet. A beszerelés során is el kell kerülni a minimális hajlítási sugár alsó határértékének rövid idejű túllépést, mivel ez károsíthatja a huzalhüvelyt. A hüvelyt emellett csak nyomóerők felvételére tervezték. Ha túl erősen húzzák meg, akkor a belső spirál megnyúlhat és tartósan megsérülhet.

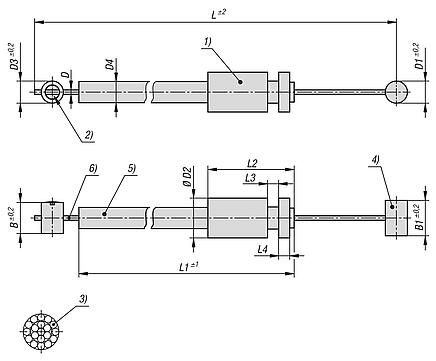

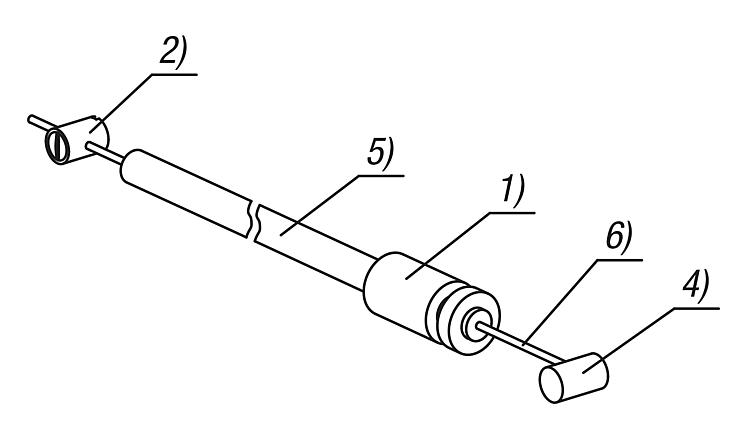

Húzószilárdság max. 1000 N.Tartozékok:Kioldók K1481 vagy kattanózárak K1851.Szállítási terjedelemDrótkötél karmantyúval, huzalhüvely, hüvely és csavaros karmantyú.Rajzi hivatkozás:

1) Hüvely
2) Csavaros karmantyú
3) Felépítés 1x19
4) Karmantyú
5) Huzalhüvely
6) Drótkötél

Jellemzők:
