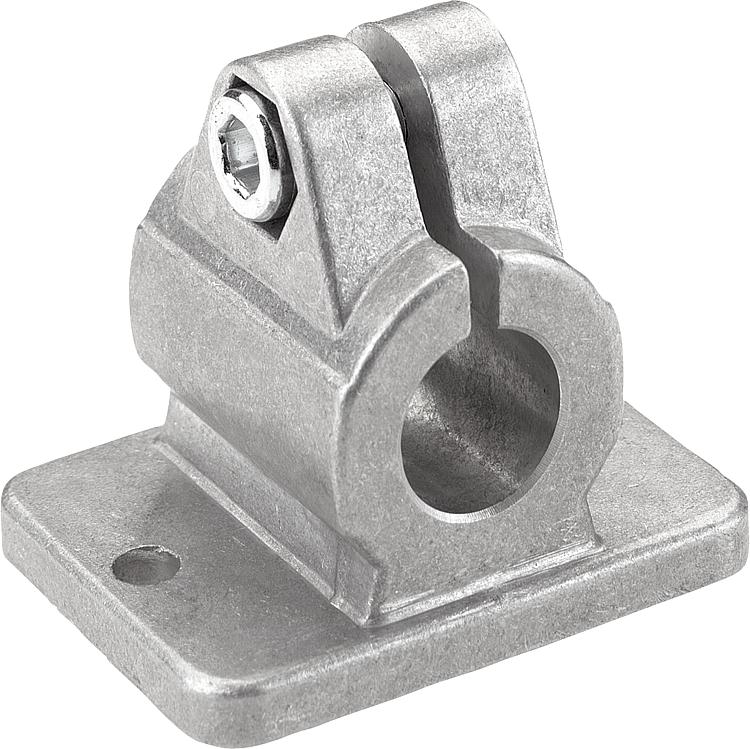

Karima cső-összekötők alumínium

vissza

Termékek
- Kezelőelemek | Szabványelemek
  - Csőösszekötő elemek, profilösszekötők
    - Cső-összekötők
      - Karima cső-összekötők alumínium

Termékleírás / Termékillusztrációk

LeírásAnyag:Alumínium öntvény.
Hengeresfejű csavar DIN 7984 és hatlapú anya DIN 985, acél.Kivitel:koptatással csiszolt.
Hengeresfejű csavar és hatlapú anya, horganyzott.További információk:* Oválfurat.Egyedi igényre:Szorítókar a rögzítéshez és további átmérők.Tartozékok:- Kör és négyszög keresztmetszetű csövek K0493Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K0479 Karima cső-összekötők alumínium

752 kB

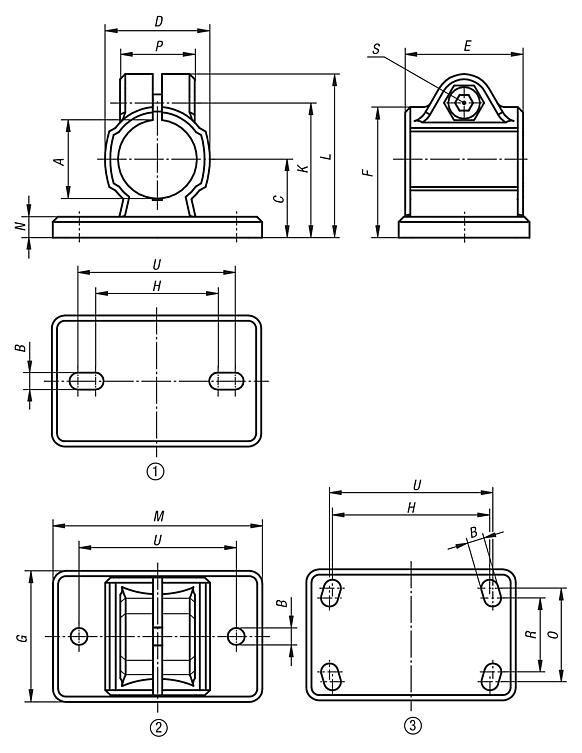

Rajzok

Termékválasztás/szűrés

Rendelési szám	Furatkép	A	B	C	D	E	F	G	H	K	L	M	N	O	P	R	S	U	Ár
K0479.512	1	12,1	5,5* (2x)	18	25	35	31	35	38	32,5	41	50	5	-	23	-	M6x20	40	12,43 €
K0479.514	2	14,1	5,5 (2x)	18	25	35	31	35	-	32,5	41	50	5	-	23	-	M6x20	40	12,43 €
K0479.515	2	15,1	5,5 (2x)	18	25	35	31	35	-	32,5	41	50	5	-	23	-	M6x20	40	12,43 €
K0479.516	1	16,1	5,5* (2x)	18	25	35	31	35	38	32,5	41	50	5	-	23	-	M6x20	40	12,43 €
K0479.518	2	18,1	5,5 (2x)	18	25	35	31	35	-	32,5	41	50	5	-	23	-	M6x20	40	12,43 €
K0479.520	1	20,1	6,5* (2x)	30	40	40	50	55	53	53	63	78	7	-	33	-	M8x25	60	13,27 €
K0479.525	1	25,1	6,5* (2x)	30	40	40	50	55	53	53	63	78	7	-	33	-	M8x25	60	13,27 €
K0479.530	1	30,1	6,5* (2x)	30	40	40	50	55	53	53	63	78	7	-	33	-	M8x25	60	13,27 €
K0479.540	3	40,17	8,5* (4x)	42	56	60	70	80	80	74	87	105	10	60	40	52	M10x30	82	22,36 €
K0479.550	3	50,22	10,5* (4x)	50	66	65	83	90	98	85	98	128	14	62	45	60	M10x35	100	22,86 €
