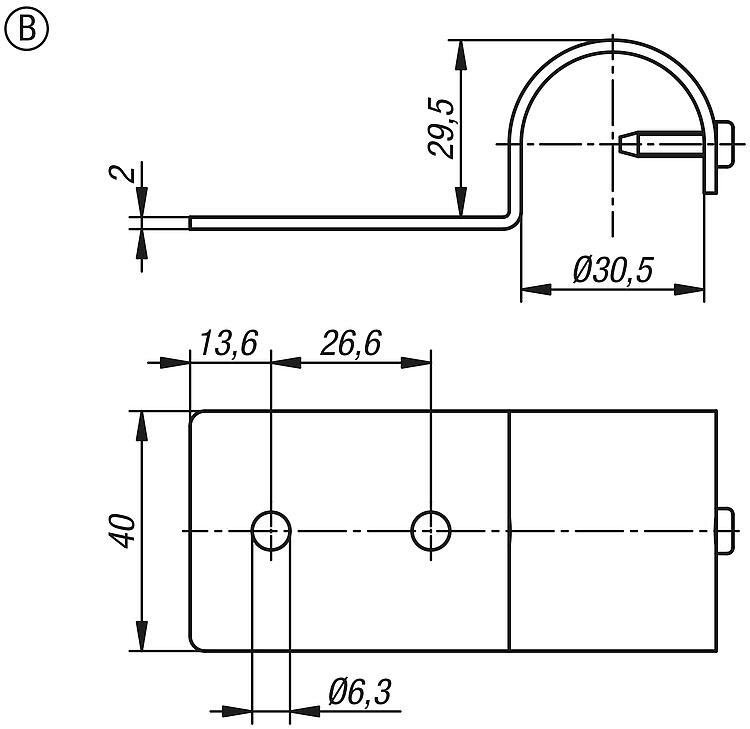

        Munkalaptartó sarokelem Ø30 típus I, B alak, egyszerű

Termékleírás / Termékillusztrációk

LeírásAnyag:Acél.Kivitel:Horganyzott.További információk:Lemezes anyagok rögzítéséhez 30 mm-es külső átmérőjű kör keresztmetszetű vagy profilcsöveken.

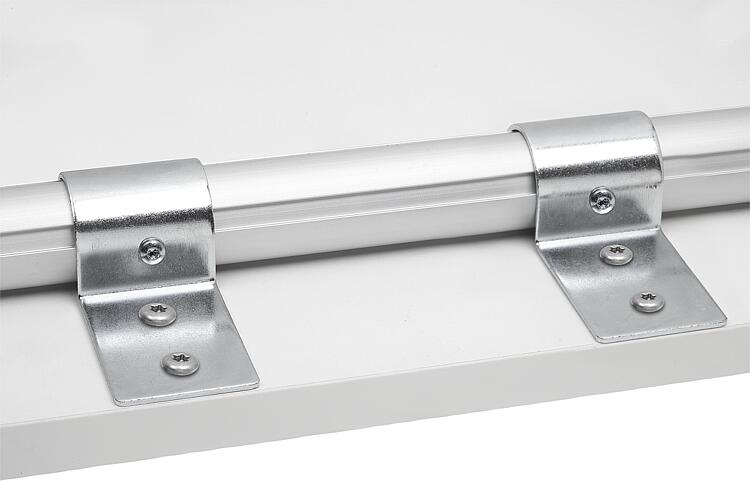

Robusztus rögzítőelem lemezes anyagok rögzítésére. A teherbíró acél csőbilincset összecsavarozzák a profilcsővel és így megbízható rögzítésről gondoskodik. Lehetséges megoldás, hogy a bilincseket először a felületelemre rögzítik. Ezután az egész elem egyszerűen a csőkeretre függeszthető.

Általában minden sarokban A alakú munkalaptartó sarokelemet helyeznek el. A B alakú munkalaptartó sarokelemet hosszú lemezek esetében használják. Ezek csökkentik a belógást.

Méretre szabott lemezeknél, kérjük, vegye figyelembe: Ha összekötőket alkalmaznak, akkor a lemezeknek az összekötőnél min. 5 mm-es kioldási helyre van szüksége vagy min. 5 mm-es körbe futó résre.Szállítási terjedelemA alak:
1 munkalaptartó sarokelem.
2 önfúró csavar DIN 7504 N alak - 3,9 x 16, galvanikusan horganyzott.

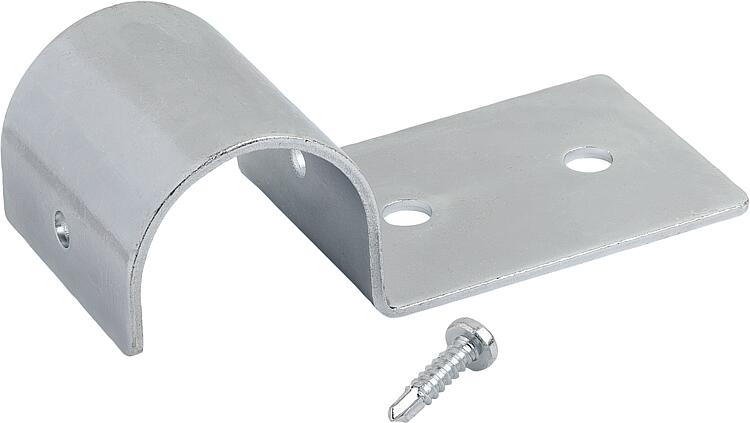

B alak:
1 munkalaptartó sarokelem.
1 önfúró csavar DIN 7504 N alak - 3,9 x 16, galvanikusan horganyzott.Jellemzők:
