K1136Sasszegek, DIN EN ISO 1234 |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|

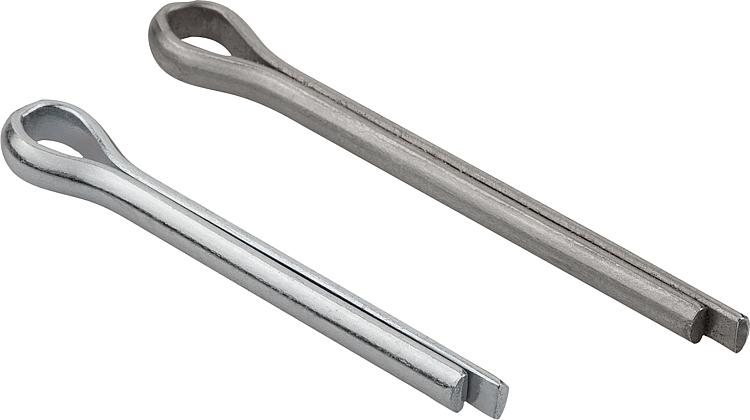

LeírásAnyag:Acél vagy 1.4310 nemesacél. Kivitel:Acél, horganyzott.
Nemesacél, fémtiszta.További információk:A sasszegeket a gép- és autógyártásban használják biztosító elemként. Főként koronás anyák biztosítására szolgál. A biztosítás a sasszeg furatba helyezésével, majd a végek elhajlításával történik.
A sasszeg rövidíthető. A sasszeg hosszának nagyjából a furathossz kétszeresének kell lennie.
Mivel az biztosítás és a kioldás révén megváltozik az anyagszerkezet, a sasszegeket a leszerelés követően nem szabad újra felhasználni. LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|

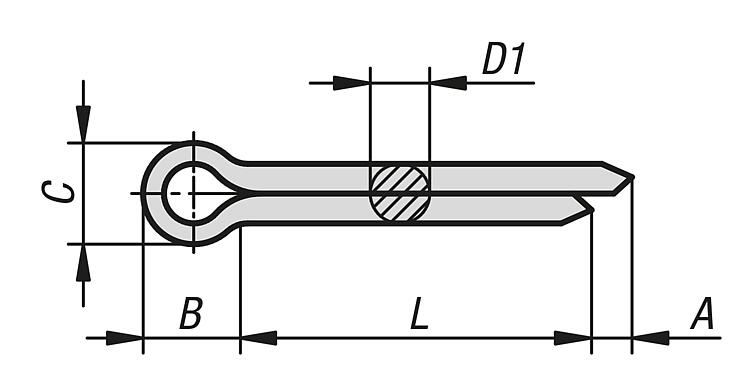

| Rendelési szám | Alaptest
anyaga | Furatátmérő | D1
max. | L | A
min. | B | C
max. | Alábbi
csavarokhoz
| Alábbi
csapátmérőhöz Ø | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1136.1010X10 | acél | 1 | 0,9 | 10 | 0,8 | 3 | 1,8 | 3,5-4,5 | 3-4 |  | | 0,26 € | | | K1136.1010X12 | acél | 1 | 0,9 | 12 | 0,8 | 3 | 1,8 | 3,5-4,5 | 3-4 | | | 0,26 € | | | K1136.1010X16 | acél | 1 | 0,9 | 16 | 0,8 | 3 | 1,8 | 3,5-4,5 | 3-4 | | | 0,26 € | | | K1136.1010X20 | acél | 1 | 0,9 | 20 | 0,8 | 3 | 1,8 | 3,5-4,5 | 3-4 | | | 0,26 € | | | K1136.1010X25 | acél | 1 | 0,9 | 25 | 0,8 | 3 | 1,8 | 3,5-4,5 | 3-4 | | | 0,26 € | | | K1136.1016X12 | acél | 1,6 | 1,4 | 12 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | 0,31 € | | | K1136.1016X16 | acél | 1,6 | 1,4 | 16 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | 0,31 € | | | K1136.1016X20 | acél | 1,6 | 1,4 | 20 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | 0,31 € | | | K1136.1016X25 | acél | 1,6 | 1,4 | 25 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | 0,31 € | | | K1136.1016X32 | acél | 1,6 | 1,4 | 32 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | 0,31 € | | | K1136.1020X10 | acél | 2 | 1,8 | 10 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | 0,37 € | | | K1136.1020X16 | acél | 2 | 1,8 | 16 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | 0,37 € | | | K1136.1020X20 | acél | 2 | 1,8 | 20 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | 0,37 € | | | K1136.1020X25 | acél | 2 | 1,8 | 25 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | 0,37 € | | | K1136.1020X32 | acél | 2 | 1,8 | 32 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | 0,37 € | | | K1136.1020X36 | acél | 2 | 1,8 | 36 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | 0,37 € | | | K1136.1020X40 | acél | 2 | 1,8 | 40 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | 0,37 € | | | K1136.1020X50 | acél | 2 | 1,8 | 50 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | 0,37 € | | | K1136.1025X20 | acél | 2,5 | 2,3 | 20 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | 0,42 € | | | K1136.1025X25 | acél | 2,5 | 2,3 | 25 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | 0,42 € | | | K1136.1025X32 | acél | 2,5 | 2,3 | 32 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | 0,42 € | | | K1136.1025X36 | acél | 2,5 | 2,3 | 36 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | 0,42 € | | | K1136.1025X40 | acél | 2,5 | 2,3 | 40 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | 0,42 € | | | K1136.1025X50 | acél | 2,5 | 2,3 | 50 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | 0,42 € | | | K1136.1032X16 | acél | 3,2 | 2,9 | 16 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,49 € | | | K1136.1032X20 | acél | 3,2 | 2,9 | 20 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,49 € | | | K1136.1032X25 | acél | 3,2 | 2,9 | 25 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,49 € | | | K1136.1032X32 | acél | 3,2 | 2,9 | 32 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,49 € | | | K1136.1032X36 | acél | 3,2 | 2,9 | 36 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,49 € | | | K1136.1032X40 | acél | 3,2 | 2,9 | 40 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,49 € | | | K1136.1032X50 | acél | 3,2 | 2,9 | 50 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,49 € | | | K1136.1032X63 | acél | 3,2 | 2,9 | 63 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,49 € | | | K1136.1040X20 | acél | 4 | 3,7 | 20 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | 0,55 € | | | K1136.1040X25 | acél | 4 | 3,7 | 25 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | 0,55 € | | | K1136.1040X32 | acél | 4 | 3,7 | 32 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | 0,55 € | | | K1136.1040X36 | acél | 4 | 3,7 | 36 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | 0,55 € | | | K1136.1040X40 | acél | 4 | 3,7 | 40 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | 0,55 € | | | K1136.1040X50 | acél | 4 | 3,7 | 50 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | 0,55 € | | | K1136.1040X63 | acél | 4 | 3,7 | 63 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | 0,55 € | | | K1136.1040X80 | acél | 4 | 3,7 | 80 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | 0,55 € | | | K1136.1050X25 | acél | 5 | 4,6 | 25 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | 0,68 € | | | K1136.1050X32 | acél | 5 | 4,6 | 32 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | 0,68 € | | | K1136.1050X36 | acél | 5 | 4,6 | 36 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | 0,68 € | | | K1136.1050X40 | acél | 5 | 4,6 | 40 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | 0,68 € | | | K1136.1050X50 | acél | 5 | 4,6 | 50 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | 0,68 € | | | K1136.1050X63 | acél | 5 | 4,6 | 63 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | 0,68 € | | | K1136.1050X80 | acél | 5 | 4,6 | 80 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | 0,68 € | | | K1136.1063X32 | acél | 6,3 | 5,9 | 32 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | 0,81 € | | | K1136.1063X36 | acél | 6,3 | 5,9 | 36 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | 0,81 € | | | K1136.1063X40 | acél | 6,3 | 5,9 | 40 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | 0,81 € | | | K1136.1063X50 | acél | 6,3 | 5,9 | 50 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | 0,81 € | | | K1136.1063X63 | acél | 6,3 | 5,9 | 63 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | 0,81 € | | | K1136.1063X80 | acél | 6,3 | 5,9 | 80 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | 0,81 € | | | K1136.1063X100 | acél | 6,3 | 5,9 | 100 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | 0,81 € | | | K1136.1080X50 | acél | 8 | 7,5 | 50 | 2 | 16 | 15 | 39-56 | 29-44 | | | 0,86 € | | | K1136.1080X63 | acél | 8 | 7,5 | 63 | 2 | 16 | 15 | 39-56 | 29-44 | | | 0,86 € | | | K1136.1080X80 | acél | 8 | 7,5 | 80 | 2 | 16 | 15 | 39-56 | 29-44 | | | 0,86 € | | | K1136.1080X100 | acél | 8 | 7,5 | 100 | 2 | 16 | 15 | 39-56 | 29-44 | | | 0,86 € | | | K1136.2010X16 | nemesacél A2 | 1 | 0,9 | 16 | 0,8 | 3 | 1,8 | 3,5-4,5 | 3-4 | | | 0,31 € | | | K1136.2010X20 | nemesacél A2 | 1 | 0,9 | 20 | 0,8 | 3 | 1,8 | 3,5-4,5 | 3-4 | | | 0,31 € | | | K1136.2016X12 | nemesacél A2 | 1,6 | 1,4 | 12 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | 0,38 € | | | K1136.2016X16 | nemesacél A2 | 1,6 | 1,4 | 16 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | 0,38 € | | | K1136.2016X20 | nemesacél A2 | 1,6 | 1,4 | 20 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | 0,38 € | | | K1136.2016X25 | nemesacél A2 | 1,6 | 1,4 | 25 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | 0,38 € | | | K1136.2016X32 | nemesacél A2 | 1,6 | 1,4 | 32 | 1,25 | 3,2 | 2,8 | 5,5-7 | 5-6 | | | 0,38 € | | | K1136.2020X10 | nemesacél A2 | 2 | 1,8 | 10 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | 0,47 € | | | K1136.2020X16 | nemesacél A2 | 2 | 1,8 | 16 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | 0,47 € | | | K1136.2020X20 | nemesacél A2 | 2 | 1,8 | 20 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | 0,47 € | | | K1136.2020X25 | nemesacél A2 | 2 | 1,8 | 25 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | 0,47 € | | | K1136.2020X32 | nemesacél A2 | 2 | 1,8 | 32 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | 0,47 € | | | K1136.2020X40 | nemesacél A2 | 2 | 1,8 | 40 | 1,25 | 4 | 3,6 | 7-9 | 6-8 | | | 0,47 € | | | K1136.2025X20 | nemesacél A2 | 2,5 | 2,3 | 20 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | 0,54 € | | | K1136.2025X25 | nemesacél A2 | 2,5 | 2,3 | 25 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | 0,54 € | | | K1136.2025X32 | nemesacél A2 | 2,5 | 2,3 | 32 | 1,25 | 5 | 4,6 | 9-11 | 8-9 | | | 0,54 € | | | K1136.2032X16 | nemesacél A2 | 3,2 | 2,9 | 16 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,60 € | | | K1136.2032X20 | nemesacél A2 | 3,2 | 2,9 | 20 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,60 € | | | K1136.2032X25 | nemesacél A2 | 3,2 | 2,9 | 25 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,60 € | | | K1136.2032X32 | nemesacél A2 | 3,2 | 2,9 | 32 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,60 € | | | K1136.2032X36 | nemesacél A2 | 3,2 | 2,9 | 36 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,60 € | | | K1136.2032X40 | nemesacél A2 | 3,2 | 2,9 | 40 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,60 € | | | K1136.2032X50 | nemesacél A2 | 3,2 | 2,9 | 50 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,60 € | | | K1136.2032X63 | nemesacél A2 | 3,2 | 2,9 | 63 | 1,6 | 6,4 | 5,8 | 11-14 | 9-12 | | | 0,60 € | | | K1136.2040X20 | nemesacél A2 | 4 | 3,7 | 20 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | 0,72 € | | | K1136.2040X25 | nemesacél A2 | 4 | 3,7 | 25 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | 0,72 € | | | K1136.2040X32 | nemesacél A2 | 4 | 3,7 | 32 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | 0,72 € | | | K1136.2040X40 | nemesacél A2 | 4 | 3,7 | 40 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | 0,72 € | | | K1136.2040X50 | nemesacél A2 | 4 | 3,7 | 50 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | 0,72 € | | | K1136.2040X63 | nemesacél A2 | 4 | 3,7 | 63 | 2 | 8 | 7,4 | 14-20 | 12-17 | | | 0,72 € | | | K1136.2050X32 | nemesacél A2 | 5 | 4,6 | 32 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | 1,00 € | | | K1136.2050X36 | nemesacél A2 | 5 | 4,6 | 36 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | 1,00 € | | | K1136.2050X40 | nemesacél A2 | 5 | 4,6 | 40 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | 1,00 € | | | K1136.2050X50 | nemesacél A2 | 5 | 4,6 | 50 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | 1,00 € | | | K1136.2050X63 | nemesacél A2 | 5 | 4,6 | 63 | 2 | 10 | 9,2 | 20-27 | 17-23 | | | 1,00 € | | | K1136.2063X36 | nemesacél A2 | 6,3 | 5,9 | 36 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | 1,24 € | | | K1136.2063X40 | nemesacél A2 | 6,3 | 5,9 | 40 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | 1,24 € | | | K1136.2063X50 | nemesacél A2 | 6,3 | 5,9 | 50 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | 1,24 € | | | K1136.2063X63 | nemesacél A2 | 6,3 | 5,9 | 63 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | 1,24 € | | | K1136.2063X80 | nemesacél A2 | 6,3 | 5,9 | 80 | 2 | 12,6 | 11,8 | 27-39 | 23-29 | | | 1,24 € | | | K1136.2080X50 | nemesacél A2 | 8 | 7,5 | 50 | 2 | 16 | 15 | 39-56 | 29-44 | | | 1,46 € | | | K1136.2080X80 | nemesacél A2 | 8 | 7,5 | 80 | 2 | 16 | 15 | 39-56 | 29-44 | | | 1,46 € | | | K1136.2080X100 | nemesacél A2 | 8 | 7,5 | 100 | 2 | 16 | 15 | 39-56 | 29-44 | | | 1,46 € | |
