Termékleírás / Termékillusztrációk

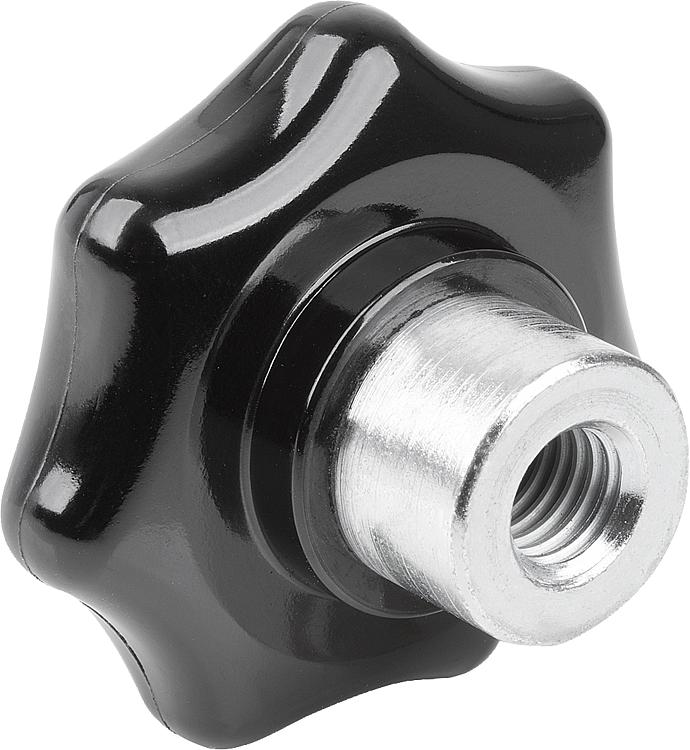

LeírásTermékleírás:A duroplaszt csillagfogantyút zárt fogantyúkontúr jellemzi. A kiálló acélpersely felfekvőfelülete merőleges a menetes tengelyre, és stabil csavarkötést tesz lehetővé. Anyag:

PF 31 duroplaszt.
acélelemek, 5.8 szilárdsági osztály vagy 1.4305 nemesacél.

Kivitel:Duroplaszt, fekete, fényesre polírozott.
Acél elemek, kék passzivált vagy nemesacél, fémtiszta.Előnyök:Kopásálló felfekvőfelület
Zárt fogantyúkontúrEgyedi igényre:H alak: persely zsákfurattal
Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K1514_K Műanyag csillagfogantyúk kiálló acélpersellyel, K alak, menetes persely

226 kB

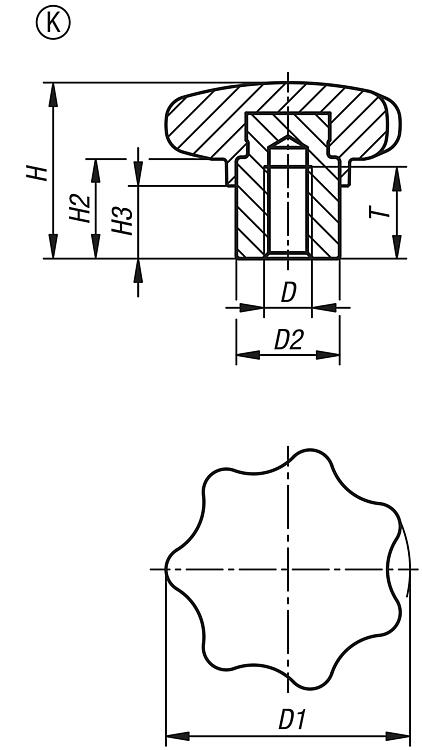

Rajzok

Termékválasztás/szűrés

Rendelési szám	Komponens anyaga	Alak	D	D1	D2	H	H2	H3	T	Állapot	Ár
K1514.23206	acél	K	M6	32	13,5	23	13	9,5	12	kifutó	1,60 €
K1514.24006	acél	K	M6	40	13,5	25	13	10	12	kifutó	1,84 €
K1514.24008	acél	K	M8	40	13,5	25	13	10	12		1,84 €
K1514.25008	acél	K	M8	50	19	32	17	12	17		2,62 €
K1514.25010	acél	K	M10	50	19	32	17	12	17		2,62 €
K1514.26310	acél	K	M10	63	19	40	20	15	17		3,33 €
K1514.26312	acél	K	M12	63	19	40	20	15	17		3,33 €
K1514.33206	nemesacél	K	M6	32	13,5	23	13	9,5	12	kifutó	2,49 €
K1514.34006	nemesacél	K	M6	40	13,5	25	13	10	12	kifutó	3,33 €
K1514.34008	nemesacél	K	M8	40	13,5	25	13	10	12		3,33 €
K1514.35008	nemesacél	K	M8	50	19	32	17	12	17		4,28 €
K1514.35010	nemesacél	K	M10	50	19	32	17	12	17		4,28 €
K1514.36310	nemesacél	K	M10	63	19	40	20	15	17		5,12 €
K1514.36312	nemesacél	K	M12	63	19	40	20	15	17		5,12 €
