Termékleírás / Termékillusztrációk

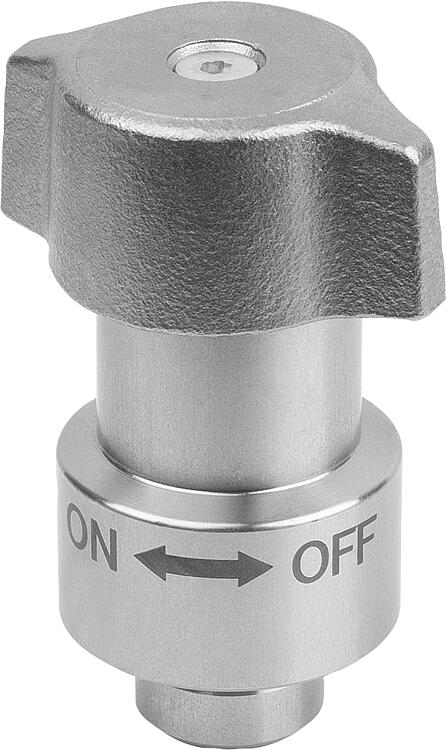

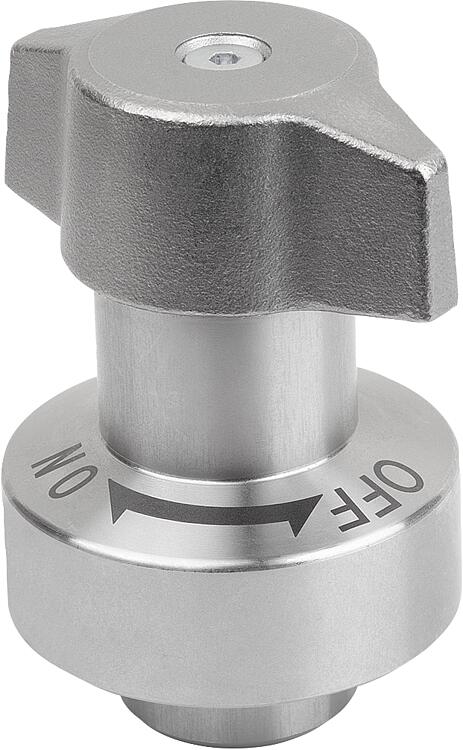

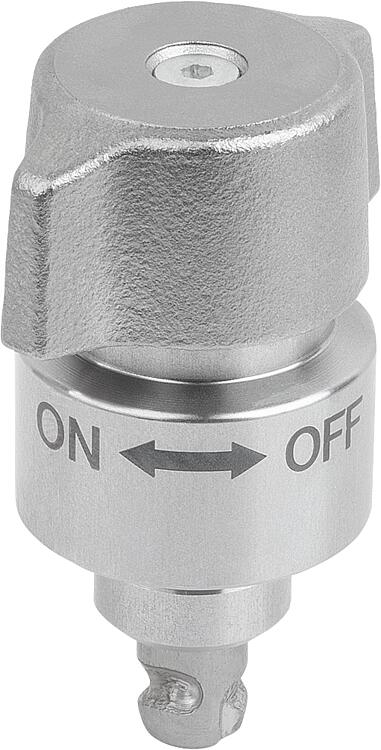

LeírásTermékleírás:A forgó szorítócsapok készülékek vagy fedelek gyors és egyszerű cseréjére és zárásra szolgálnak.
A szerszám nélküli szorítás lerövidíti a szerelési időt.Anyag:Ház, nemesacél.
Csap, acél.
Forgatófej, nemesacél vagy PA termoplasztikus műanyag (poliamid).Kivitel:Ház, fémtiszta.
Csap, nikkelezett.
Forgatófej, PA, üvegszál erősítésű, fekete.

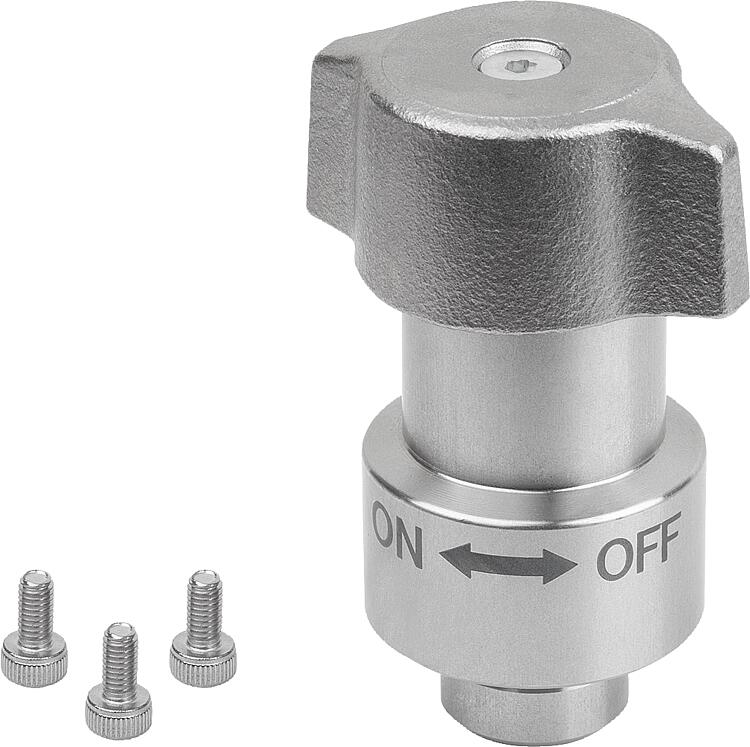

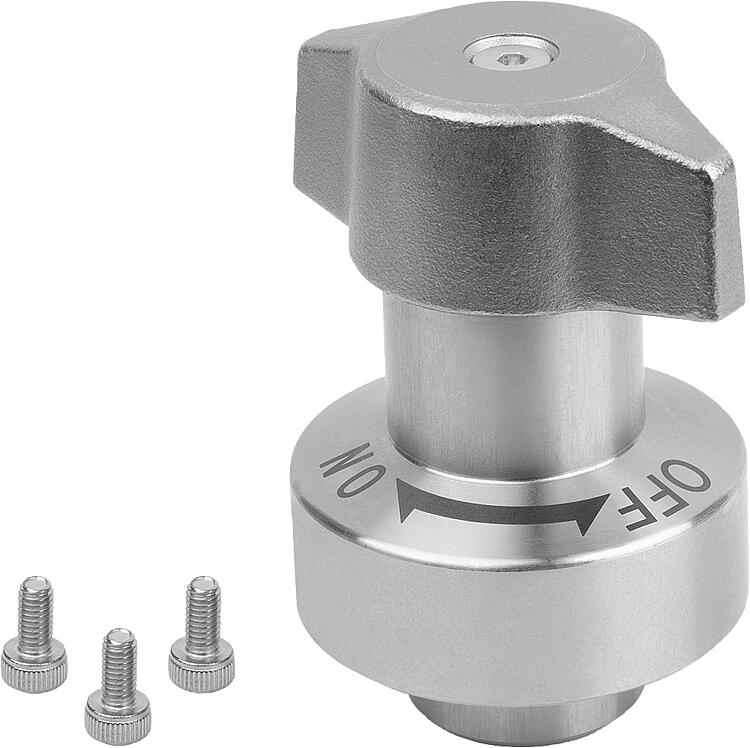

Forgatófej, nemesacél, fémtiszta.További információk:M2-es vagy M3-as nemesacél rögzítőcsavarok mellékelve.

1. szerelési lehetőség 9 mm-es lemezvastagsághoz.
2. szerelési lehetőség > 9 - 20 mm közötti lemezvastagsághoz.
3. szerelési lehetőség 6 mm-es lemezvastagsághoz.
4. szerelési lehetőség > 6 mm - < 9 mm közötti lemezvastagsághoz.

A szorítóerő túllépése esetében a lemezek között több, mint 0,1 mm széles hézag keletkezik.Működési mód:Ellenőrizze, hogy a forgófej "OFF" állásban van-e.
Tolja vagy helyezze a forgó szorítócsapot az előszerelt szorítólapon.
Nyomja le a forgófejet és forgassa "ON" állásba.
A befogás befejeztével kattanó hang hallható.Tartozékok:Szorítólapok, acél, forgó szorítócsapokhoz K1560.

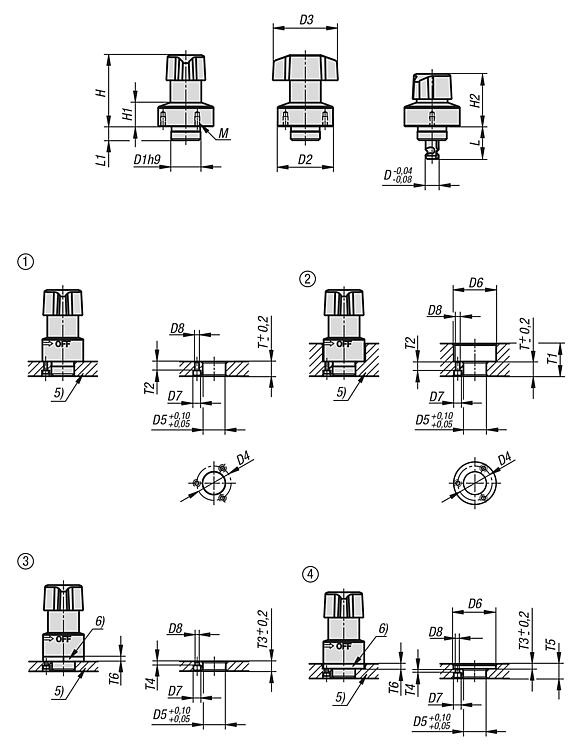

Távtartó alátét, nemesacél, forgó szorítócsaphoz K2261.Rajzi hivatkozás:

1) 1. szerelési lehetőség
2) 2. szerelési lehetőség
3) 3. szerelési lehetőség
4) 4. szerelési lehetőség
5) lemez
6) távtartó alátét

Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K2260_ES Forgó szorítócsapok, nemesacél, behúzható, forgófej nemesacél

912 kB

Műszaki megjegyzés K2260 forgó-szorító reteszhez és K1560 szorítólaphoz

225 kB

Rajzok

Termékválasztás/szűrés

Rendelési szám	Kivitel 2	Komponens anyaga	L	L1	H	H1	H2	D	D1	D2	D3	D4	D5	D6	D7	D8	T	T1	T2	T3	T4	T5	T6	CAD	Tartoz.	Ár	Rendelés
K2260.25081	csapok, acél	nemesacél A2	20	8,5	43,9	14,7	32,3	8	14	25	35	21	14	26	4,4	2,4	9	9-20	5,5	6	2,5	6-9	3			72,96 €
K2260.34081	csapok, acél	nemesacél A2	20	8,5	43,9	14,7	32,3	8	18	34	40	28	18	35	6,5	3,4	9	9-20	5,5	6	2,5	6-9	3			74,40 €
