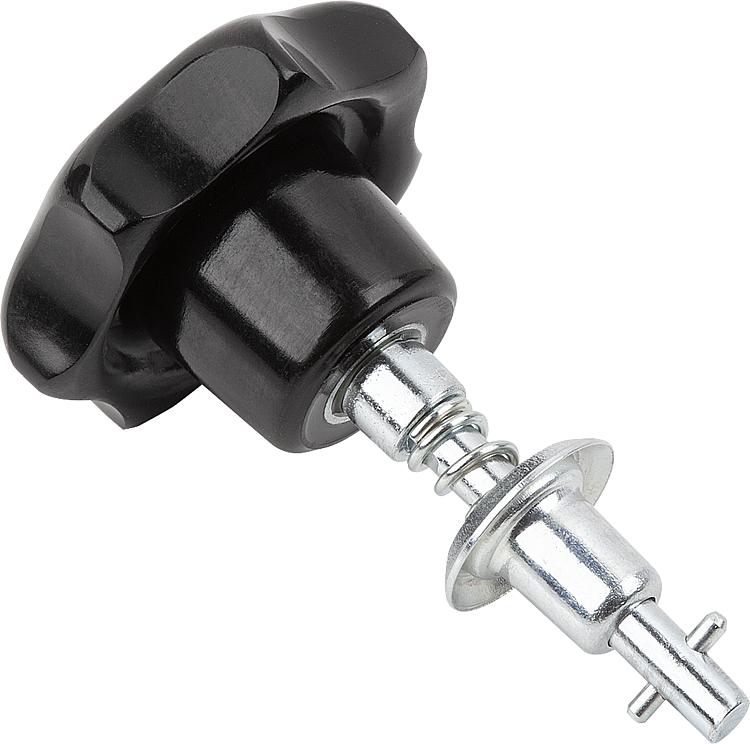

K1730_SGNegyedfordulós zárak, csillagmarkolattal |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásAnyag:Acél.Kivitel:Horganyzott.További információk:A negyedfordulós zárak csappantyúk, tartályfedelek, gépburkolatok és hasonló elemek biztonságos tartására szolgálnak. A záróelemet 90°-kal elforgatva zárják és nyitják. Az úgynevezett keresztcsap a zárócsapban az alsó záróelemen lévő görbén mozog, és így előfeszíti a rugót. A görbe végén egy mélyedés található, amelyben a keresztcsap reteszelődik. A zár rugó által előidézett előfeszítő ereje biztosítja, hogy a csatlakozás rezgésbiztos módon zárva maradjon.
A zárórendszer minden alkatrésze (zárócsavar, rögzítő alátét és alsó záróelem) rögzítve van a fedélhez vagy a kerethez van csatlakoztatva.
Szerszám nélkül működtethető csillagmarkolattal.

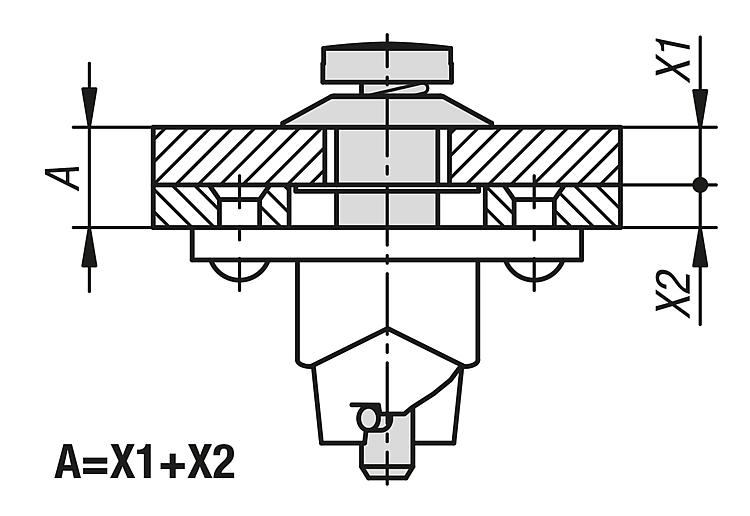

A negyedfordulós zár mindig 1/4-es forgózárból, rögzítő alátétből és az alsó záróelemből áll.Műszaki adatok:Maximális húzóerő 1300 N.Szerelés:Egy 8 mm-es furatot fúrnak a fedélen, a csapot egy keresztcsappal behelyezik, és hátulról rögzítik a rögzítő alátéttel. A keretbe 13 mm-es központfuratot és két rögzítő furatot fúrnak az alsó rész furatmintájának megfelelően.Tartozékok:K1731 rögzítő alátét.
K1732 alsó záróelem.Jellemzők: LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|

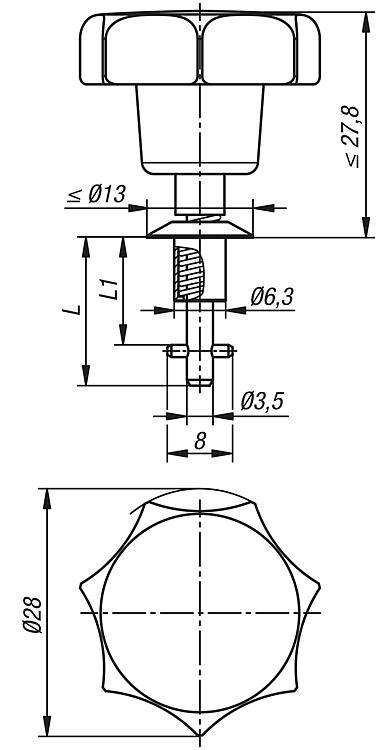

| Rendelési szám | A | L
| L1 | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1730.411315 | 0,75 - 1,50 | 18,15 | 13,15 |  | | 4,91 € | | | K1730.411390 | 1,50 - 2,25 | 18,15 | 13,9 | | | 4,91 € | | | K1730.411465 | 2,25 - 3,00 | 18,15 | 14,65 | | | 4,91 € | | | K1730.411540 | 3,00 - 3,75 | 20,4 | 15,4 | | | 4,91 € | | | K1730.411615 | 3,75 - 4,50 | 20,4 | 16,15 | | | 4,91 € | | | K1730.411690 | 4,50 - 5,25 | 20,4 | 16,9 | | | 4,91 € | | | K1730.411765 | 5,25 - 6,00 | 22,65 | 17,65 | | | 4,91 € | | | K1730.411840 | 6,00 - 6,75 | 22,65 | 18,4 | | | 4,91 € | | | K1730.411915 | 6,75 - 7,50 | 22,65 | 19,15 | | | 4,91 € | | | K1730.411990 | 7,50 - 8,25 | 24,9 | 19,9 | | | 4,91 € | | | K1730.412065 | 8,25 - 9,00 | 24,9 | 20,65 | | | 4,91 € | | | K1730.412140 | 9,00 - 9,75 | 24,9 | 21,4 | | | 4,91 € | | | K1730.412215 | 9,75 - 10,50 | 27,15 | 22,15 | | | 4,91 € | | | K1730.412290 | 10,50 - 11,25 | 27,15 | 22,9 | | | 4,91 € | | | K1730.412365 | 11,25 - 12,00 | 27,15 | 23,65 | | | 4,91 € | | | K1730.412440 | 12,00 - 12,75 | 29,4 | 24,4 | | | 4,91 € | | | K1730.412515 | 12,75 - 13,50 | 29,4 | 25,15 | | | 4,91 € | | | K1730.412590 | 13,50 - 14,25 | 29,4 | 25,9 | | | 4,91 € | | | K1730.412665 | 14,25 - 15,00 | 31,65 | 26,65 | | | 4,91 € | | | K1730.412740 | 15.00 - 15,75 | 31,65 | 27,4 | | | 4,91 € | | | K1730.412815 | 15,75 - 16,50 | 31,65 | 28,15 | | | 4,91 € | | | K1730.412890 | 16,50 - 17,25 | 33,9 | 28,9 | | | 4,91 € | | | K1730.412965 | 17,25 - 18,00 | 33,9 | 29,65 | | | 4,91 € | | | K1730.413040 | 18,00 - 18,75 | 33,9 | 30,4 | | | 4,91 € | | | K1730.413115 | 18,75 - 19,50 | 36,15 | 31,15 | | | 4,91 € | | | K1730.413190 | 19,50 - 20,25 | 36,15 | 31,9 | | | 4,91 € | | | K1730.413265 | 20,25 - 21 | 36,15 | 32,65 | | | 4,91 € | |
