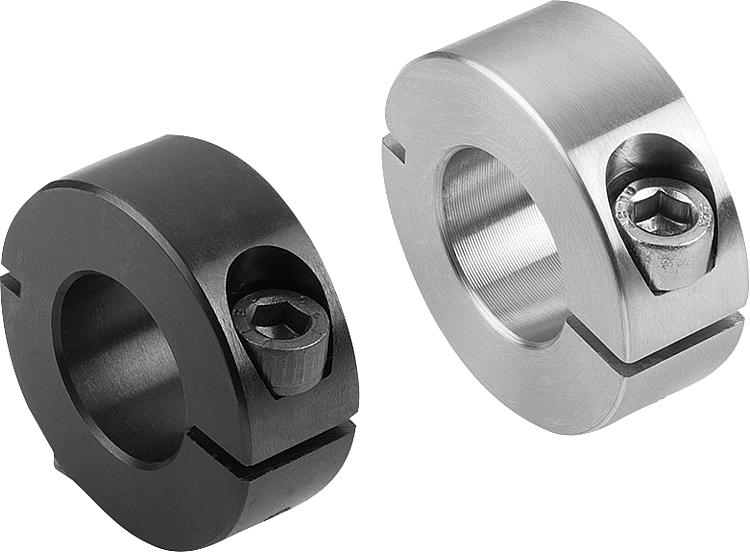

K0611Hasított szorítógyűrűk, kívül |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásAnyag:Acél.
Nemesacél 1.4305.
Nemesacél 1.4404.
Alumínium. Kivitel:Acél, barnított, csavar 12.9 acél.
Nemesacél fémtiszta, csavar A2-70 nemesacél.
Nemesacél fémtiszta, csavar A4-70 nemesacél.
Alumínium fémtiszta, csavar A2-70 nemesacél.További információk:A kívül hasított szorítógyűrűk körülveszik a tengelyt a szorítóerők egyenletes eloszlásával. Ez méretpontos illesztést és igen nagy tartóerőket eredményez anélkül, hogy a tengely megsérülne.
A tengely tűrésének a h11-es tűréshatáron belül kell lennie.
A szorítógyűrű külső részén lévő hasíték miatt akár 15%-kal nagyobb szorítóerő érhető el, mint a belső hasítékos változatnál. A furat hengeres marad, így a tengely pontosan körül van zárva. Kisebb kiegyensúlyozatlanság.
Az A4-es nemesacélból készült szorítógyűrűk külső átmérőjén kis központosító ponttal vannak megjelölve.Hőmérséklet-tartomány:-40 °C - +175 °C.Egyedi igényre:Egyéb méretek.Jellemzők: LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|

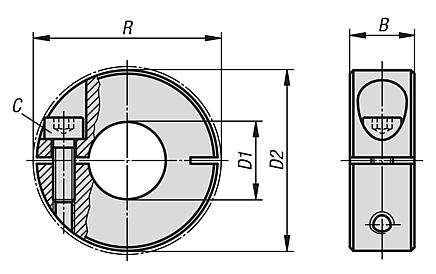

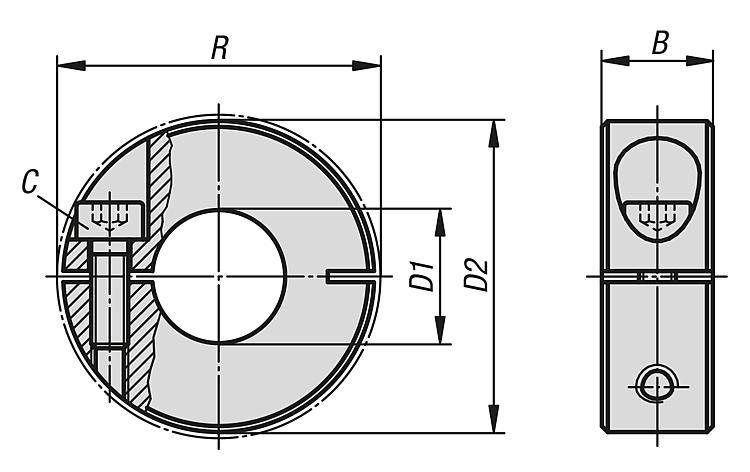

| Rendelési szám | Alaktípus | Alaptest
anyaga | Acélkulcs | B
| C
(DIN 912) | D1 | D2 | R | CAD | Tartoz. | Ár | Rendelés |
|---|
| K0611.100401 | kívül hasított | acél | - | 9 | M3x8 | 4 | 16 | 20,7 |  | | 2,34 € | | | K0611.100501 | kívül hasított | acél | - | 9 | M3x8 | 5 | 16 | 20,7 | | | 2,34 € | | | K0611.100601 | kívül hasított | acél | - | 9 | M3x8 | 6 | 16 | 20,7 | | | 2,34 € | | | K0611.100801 | kívül hasított | acél | - | 9 | M3x8 | 8 | 18 | 22,4 | | | 2,34 € | | | K0611.101001 | kívül hasított | acél | - | 9 | M3x10 | 10 | 24 | 26 | | | 2,73 € | | | K0611.101201 | kívül hasított | acél | - | 11 | M4x12 | 12 | 28 | 31,8 | | | 3,04 € | | | K0611.101501 | kívül hasított | acél | - | 13 | M5x16 | 15 | 34 | 39,4 | | | 3,60 € | | | K0611.101601 | kívül hasított | acél | - | 13 | M5x16 | 16 | 34 | 39,4 | | | 3,60 € | | | K0611.101801 | kívül hasított | acél | - | 13 | M5x16 | 18 | 36 | 41,1 | | | 4,05 € | | | K0611.102001 | kívül hasított | acél | - | 15 | M6x18 | 20 | 40 | 46,4 | | | 4,59 € | | | K0611.102201 | kívül hasított | acél | - | 15 | M6x18 | 22 | 42 | 48,1 | | | 4,86 € | | | K0611.102501 | kívül hasított | acél | - | 15 | M6x18 | 25 | 45 | 50,8 | | | 4,96 € | | | K0611.102801 | kívül hasított | acél | - | 15 | M6x18 | 28 | 48 | 53,7 | | | 5,47 € | | | K0611.103001 | kívül hasított | acél | - | 15 | M6x18 | 30 | 54 | 58,6 | | | 6,28 € | | | K0611.104001 | kívül hasított | acél | - | 15 | M6x18 | 40 | 60 | 65 | | | 7,25 € | | | K0611.105001 | kívül hasított | acél | - | 19 | M8x25 | 50 | 78 | 87 | | | 15,31 € | | | K0611.100402 | kívül hasított | nemesacél | 1.4305 | 9 | M3x8 | 4 | 16 | 20,7 | | | 5,09 € | | | K0611.100502 | kívül hasított | nemesacél | 1.4305 | 9 | M3x8 | 5 | 16 | 20,7 | | | 5,09 € | | | K0611.100602 | kívül hasított | nemesacél | 1.4305 | 9 | M3x8 | 6 | 16 | 20,7 | | | 5,09 € | | | K0611.100802 | kívül hasított | nemesacél | 1.4305 | 9 | M3x8 | 8 | 18 | 22,4 | | | 5,51 € | | | K0611.101002 | kívül hasított | nemesacél | 1.4305 | 9 | M3x10 | 10 | 24 | 26 | | | 7,00 € | | | K0611.101202 | kívül hasított | nemesacél | 1.4305 | 11 | M4x12 | 12 | 28 | 31,8 | | | 7,24 € | | | K0611.101502 | kívül hasított | nemesacél | 1.4305 | 13 | M5x16 | 15 | 34 | 39,4 | | | 8,65 € | | | K0611.101602 | kívül hasított | nemesacél | 1.4305 | 13 | M5x16 | 16 | 34 | 39,4 | | | 8,65 € | | | K0611.101802 | kívül hasított | nemesacél | 1.4305 | 13 | M5x16 | 18 | 36 | 41,1 | | | 9,89 € | | | K0611.102002 | kívül hasított | nemesacél | 1.4305 | 15 | M6x18 | 20 | 40 | 46,4 | | | 12,04 € | | | K0611.102202 | kívül hasított | nemesacél | 1.4305 | 15 | M6x18 | 22 | 42 | 48,1 | | | 12,64 € | | | K0611.102502 | kívül hasított | nemesacél | 1.4305 | 15 | M6x18 | 25 | 45 | 50,8 | | | 13,32 € | | | K0611.102802 | kívül hasított | nemesacél | 1.4305 | 15 | M6x18 | 28 | 48 | 53,7 | | | 14,99 € | | | K0611.103002 | kívül hasított | nemesacél | 1.4305 | 15 | M6x18 | 30 | 54 | 58,6 | | | 15,38 € | | | K0611.104002 | kívül hasított | nemesacél | 1.4305 | 15 | M6x18 | 40 | 60 | 65 | | | 19,20 € | | | K0611.105002 | kívül hasított | nemesacél | 1.4305 | 19 | M8x25 | 50 | 78 | 87 | | | 36,21 € | | | K0611.100404 | kívül hasított | nemesacél A4 | 1.4404 | 9 | M3x8 | 4 | 16 | 20,7 | | | 6,52 € | | | K0611.100504 | kívül hasított | nemesacél A4 | 1.4404 | 9 | M3x8 | 5 | 16 | 20,7 | | | 6,52 € | | | K0611.100604 | kívül hasított | nemesacél A4 | 1.4404 | 9 | M3x8 | 6 | 16 | 20,7 | | | 6,52 € | | | K0611.100804 | kívül hasított | nemesacél A4 | 1.4404 | 9 | M3x8 | 8 | 18 | 22,4 | | | 7,06 € | | | K0611.101004 | kívül hasított | nemesacél A4 | 1.4404 | 9 | M3x10 | 10 | 24 | 26 | | | 8,98 € | | | K0611.101204 | kívül hasított | nemesacél A4 | 1.4404 | 11 | M4x12 | 12 | 28 | 31,8 | | | 9,30 € | | | K0611.101504 | kívül hasított | nemesacél A4 | 1.4404 | 13 | M5x16 | 15 | 34 | 39,4 | | | 11,11 € | | | K0611.101604 | kívül hasított | nemesacél A4 | 1.4404 | 13 | M5x16 | 16 | 34 | 39,4 | | | 11,11 € | | | K0611.101804 | kívül hasított | nemesacél A4 | 1.4404 | 13 | M5x16 | 18 | 36 | 41,1 | | | 12,70 € | | | K0611.102004 | kívül hasított | nemesacél A4 | 1.4404 | 15 | M6x18 | 20 | 40 | 46,4 | | | 14,17 € | | | K0611.102204 | kívül hasított | nemesacél A4 | 1.4404 | 15 | M6x18 | 22 | 42 | 48,1 | | | 14,88 € | | | K0611.102504 | kívül hasított | nemesacél A4 | 1.4404 | 15 | M6x18 | 25 | 45 | 50,8 | | | 15,68 € | | | K0611.102804 | kívül hasított | nemesacél A4 | 1.4404 | 15 | M6x18 | 28 | 48 | 53,7 | | | 17,66 € | | | K0611.103004 | kívül hasított | nemesacél A4 | 1.4404 | 15 | M6x18 | 30 | 54 | 58,6 | | | 18,10 € | | | K0611.104004 | kívül hasított | nemesacél A4 | 1.4404 | 15 | M6x18 | 40 | 60 | 65 | | | 22,60 € | | | K0611.105004 | kívül hasított | nemesacél A4 | 1.4404 | 19 | M8x25 | 50 | 78 | 87 | | | 46,50 € | | | K0611.100403 | kívül hasított | alumínium | - | 9 | M3x8 | 4 | 16 | 20,7 | | | 3,32 € | | | K0611.100503 | kívül hasított | alumínium | - | 9 | M3x8 | 5 | 16 | 20,7 | | | 3,32 € | | | K0611.100603 | kívül hasított | alumínium | - | 9 | M3x8 | 6 | 16 | 20,7 | | | 3,32 € | | | K0611.100803 | kívül hasított | alumínium | - | 9 | M3x8 | 8 | 18 | 22,4 | | | 3,55 € | | | K0611.101003 | kívül hasított | alumínium | - | 9 | M3x10 | 10 | 24 | 26 | | | 4,25 € | | | K0611.101203 | kívül hasított | alumínium | - | 11 | M4x12 | 12 | 28 | 31,8 | | | 4,60 € | | | K0611.101503 | kívül hasított | alumínium | - | 13 | M5x16 | 15 | 34 | 39,4 | | | 6,87 € | | | K0611.101603 | kívül hasított | alumínium | - | 13 | M5x16 | 16 | 34 | 39,4 | | | 6,87 € | | | K0611.101803 | kívül hasított | alumínium | - | 13 | M5x16 | 18 | 36 | 41,1 | | | 7,80 € | | | K0611.102003 | kívül hasított | alumínium | - | 15 | M6x18 | 20 | 40 | 46,4 | | | 7,80 € | | | K0611.102203 | kívül hasított | alumínium | - | 15 | M6x18 | 22 | 42 | 48,1 | | | 8,04 € | | | K0611.102503 | kívül hasított | alumínium | - | 15 | M6x18 | 25 | 45 | 50,8 | | | 9,46 € | | | K0611.102803 | kívül hasított | alumínium | - | 15 | M6x18 | 28 | 48 | 53,7 | | | 12,29 € | | | K0611.103003 | kívül hasított | alumínium | - | 15 | M6x18 | 30 | 54 | 58,6 | | | 12,29 € | | | K0611.104003 | kívül hasított | alumínium | - | 15 | M6x18 | 40 | 60 | 65 | | | 16,33 € | | | K0611.105003 | kívül hasított | alumínium | - | 19 | M8x25 | 50 | 78 | 87 | | | 28,62 € | |
