Termékleírás / Termékillusztrációk

LeírásAnyag:

Acél vagy 1.4305 nemesacél.

Kivitel:Betétben edzett acél, horganyzott.
Nemesacél, fémtiszta.További információk:Önmetsző menetes betétek nagy terhelhetőségű, kopásálló és rezgésálló csavarkötések létesítésére alacsony nyírószilárdságú anyagokban, pl. alumíniumban és alumínium ötvözetekben, sárgarézben, bronzban, öntöttvasban, duroplasztban és termoplasztban.

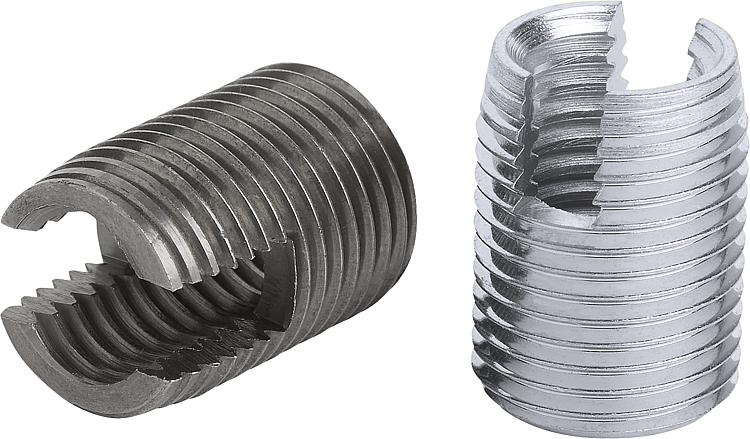

A menetes betétek az alsó végeiken kúpos alakúak, és egy vágóhoronnyal rendelkeznek. Becsavaráskor felfogó menetet metszenek a furatba. Ez abszolút biztonságos és szoros rögzülést biztosít a felfogó anyagban.

D1 belső menet ISO szerint 6H.

A vágóhornyos menetes betétek bizonyos anyagokban csekély mértékben befelé rugóznak a vágóhorony-tartományban. Egy ún. csavarbiztosító hatás lép fel. Amennyiben ez nem kívánatos, úgy a vágófuratos menetes betétek használatát javasoljuk.Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K0978 Menetes betétek, önmetsző, vágóhoronnyal

233 kB

Menetes betétek, önmetsző, Beszerelési információ

241 kB

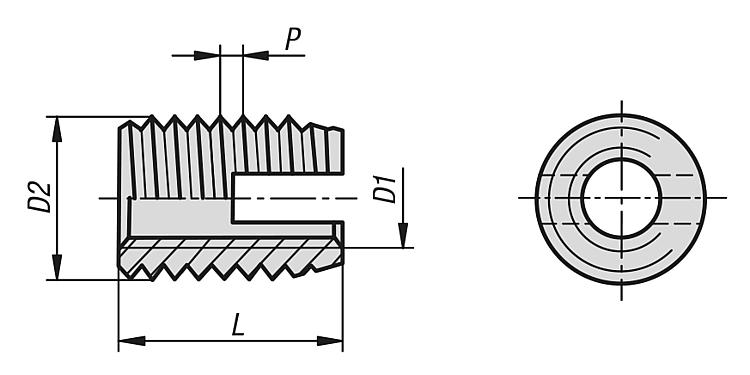

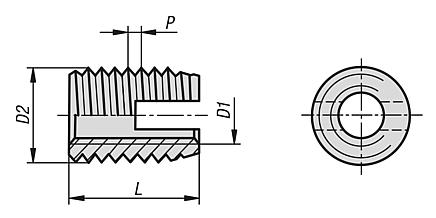

Rajzok

Termékválasztás/szűrés

Rendelési szám	Alaptest anyaga	D1 belső menet	D2	L hossz	P	T min.	R min. könnyűfémnél	R min. öntöttvasnál	R min. műanyagoknál	Kézi beszerelő szerszám rendelési száma	Gépi beszerelő szerszám rendelési száma	Ár
K0978.03	acél	M3	5	6	0,5	8	1	1,5	1,25	K0978.803	K0978.903	0,31 €
K0978.04	acél	M4	6,5	8	0,75	10	1,3	1,95	1,6	K0978.804	K0978.904	0,37 €
K0978.05	acél	M5	8	10	1	13	1,6	2,4	2	K0978.805	K0978.905	0,37 €
K0978.06	acél	M6	10	14	1,5	17	2	3	2,5	K0978.806	K0978.906	0,44 €
K0978.08	acél	M8	12	15	1,5	18	2,4	3,6	3	K0978.808	K0978.908	0,58 €
K0978.10	acél	M10	14	18	1,5	22	2,8	4,2	3,5	K0978.810	K0978.910	0,69 €
K0978.12	acél	M12	16	22	1,5	26	3,2	4,8	4	K0978.812	K0978.912	0,94 €
K0978.16	acél	M16	20	22	1,5	27	4	6	5	-	K0978.916	2,73 €
K0978.103	nemesacél	M3	5	6	0,5	8	1	1,5	1,25	K0978.803	K0978.903	1,10 €
K0978.104	nemesacél	M4	6,5	8	0,75	10	1,3	1,95	1,6	K0978.804	K0978.904	1,32 €
K0978.105	nemesacél	M5	8	10	1	13	1,6	2,4	2	K0978.805	K0978.905	1,45 €
K0978.106	nemesacél	M6	10	14	1,5	17	2	3	2,5	K0978.806	K0978.906	1,31 €
K0978.108	nemesacél	M8	12	15	1,5	18	2,4	3,6	3	K0978.808	K0978.908	1,82 €
K0978.110	nemesacél	M10	14	18	1,5	22	2,8	4,2	3,5	K0978.810	K0978.910	2,57 €
K0978.112	nemesacél	M12	16	22	1,5	26	3,2	4,8	4	K0978.812	K0978.912	3,09 €
K0978.116	nemesacél	M16	20	22	1,5	27	4	6	5	-	K0978.916	6,24 €
