Termékleírás / Termékillusztrációk

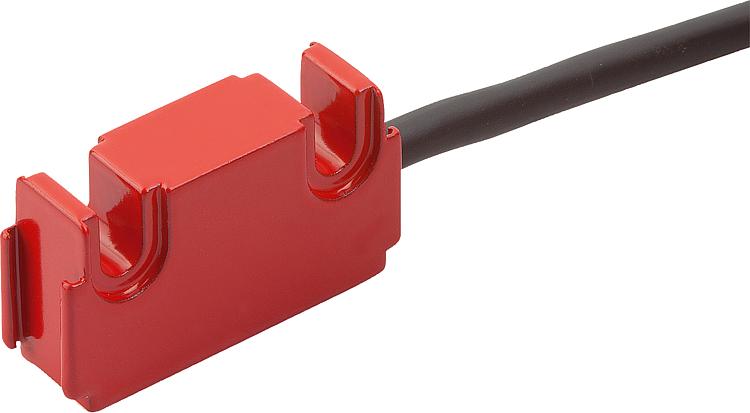

LeírásAnyag:ház, alumínium.
kábelköpeny, PUR.Kivitel:kompakt kialakítású érzékelő és csatlakozó.
M8 csatlakozódugasz, 6-pólusú, 1x pin (E15).
csatlakozó kábel 6-eres ø 5,2 mm.
kábel hajlítási sugara >= 52 mm (dinamikus).További információk:Mágnesszalagokkal működik K1663.
Az érzékelő és a szalag olvasási távolságának 0,1–2 mm-nek kell lennie.
Az üzemi feszültség betáplálása és az érzékelő áramfelvétele a csatlakozó elektronikus készüléken keresztül történik.
A rendszer pontossága, az ismétlési pontosság és a menetsebesség a csatlakozó elektronikától függ.

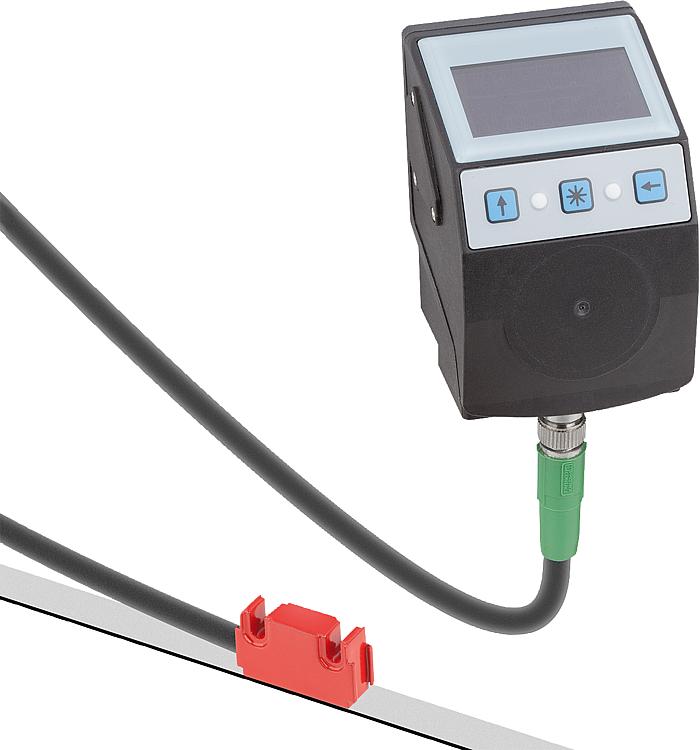

Dugaszolható csatlakozás a K1657 helyzetkijelzőhöz.Műszaki adatok:- védettség IP 67; EN 60529 (érzékelőfej)
- ütésállóság 2000 m/s², 11 ms; EN 60068-2-27
- rezgésállóság 200 m/s², 50 Hz–2 kHz; EN 60068-2-6Hőmérséklet-tartomány:- környezeti hőmérséklet 0–60 °C
- tárolási hőmérséklet -10–70 °CSzerelés:Az összeszerelést a mellékelt felhasználói információk szerint kell végrehajtani.

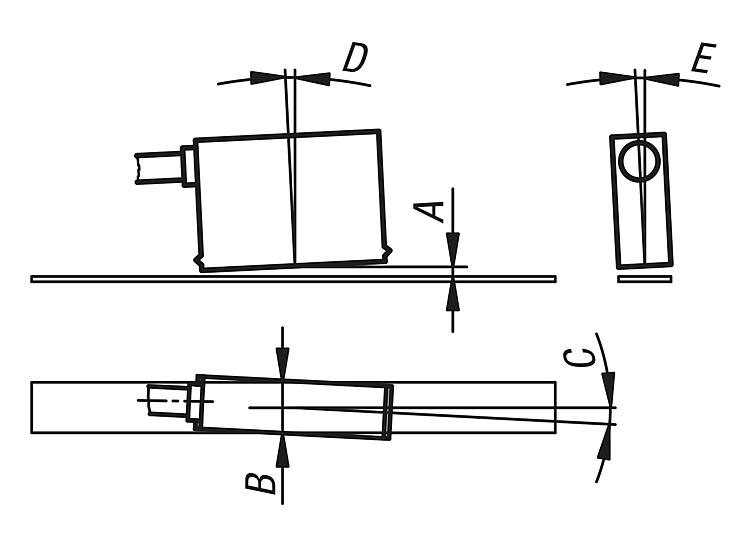

A) Érzékelő/szalag leolvasási távolsága ≤ 2 mm
B) Oldalsó eltolás ± 2 mm
C) Szintezési hiba ± 3°
D) Hosszdőlés ± 1°
E) Oldaldőlés ± 3°Tartozékok:K1657 helyzetkijelzők.

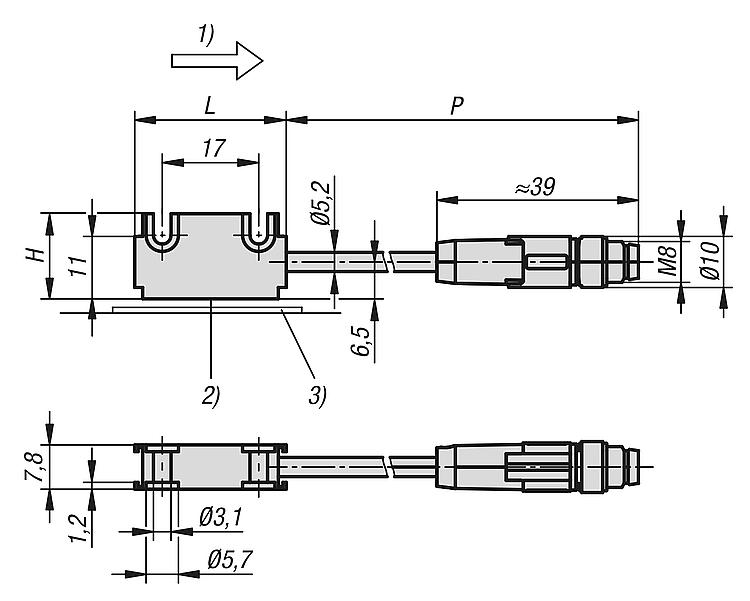

K1663 mágnesszalagok.Figyelembe veendő:Levegő relatív páratartalma 100%. A harmatképződés megengedett (érzékelőfej).Rajzi hivatkozás:

1) szinusz a koszinusz előtt
2) aktív mérőfelület
3) mágnesszalag

Jellemzők:
