Reteszelőcsap hatszöggel, nemesacél, B alak
K1680_B

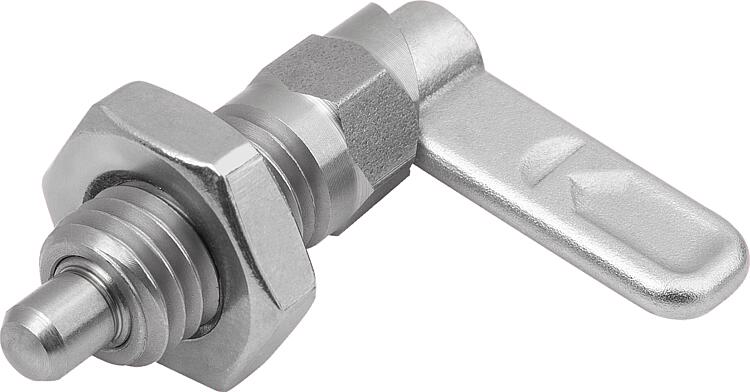

Reteszelőcsap hatszöggel, nemesacél, B alak

vissza

Termékleírás / Termékillusztrációk

LeírásTermékleírás:A reteszelőcsapokat ott használják, ahol meg kell akadályozni a reteszelési helyzet keresztirányú erők miatti megváltozását.
A reteszelőcsap behúzható a retesz 180°-os elfordításával, így a reteszelés helyzete megváltoztatható.
A rovátka biztosítja, hogy a retesz ebben a helyzetben maradjon, és a rögzítőstift behúzva maradjon.
Anyag:Retesz 1.4308
Menetes hüvel és rögzítőstift 1.4305
Nyomórugó 1.4310
Reteszkupak, PA termoplaszt
Kivitel:Menetes hüvely, nyomórugó és retesz, fémtiszta.
Rögzítőstift, köszörült és fémtiszta.:
- RAL 7021 szürkésfekete.
- RAL 2004 tisztanarancs.
- RAL 1021 repcesárga.
- RAL 3020 közlekedési piros.
- RAL 6032 szignálzöld.
- RAL 5017 közlekedési kék.
- RAL 7035 világosszürke.
Előnyök:A retesz 180°-os elforgatásával a rögzítőstift behúzódik.
Opcionálisan színes műanyag reteszkupakokkal.
A hatszögű hüvely szerelési segédeszközként szolgál.
Egyedi igényre:Speciális kivitelek.
Tartozékok:K0638 tartódarabok.
K1290, K1839, K1840 pozicionáló perselyek.
Jellemzők:
NemesacélRoHS
LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
 Datasheet K1680_B Reteszelőcsap hatszöggel, nemesacél, B alak 189 kB

Rajzok

Reteszelőcsap hatszöggel, nemesacél, B alak

Termékválasztás/szűrés

Rendelési számAlakDD1D2LL1L3BB1HF x 30°SW1SW2Rugóerő,
kezdeti
F1 kb. N
Rugóerő,
végső
F2 kb. N
CADTartoz.ÁrRendelés
K1680.1050410B4M101038,5251593611017814 14,84 €
K1680.1050510B5M101038,525159361,31017814 14,84 €
K1680.1050610B6M101038,525159361,81017814 14,84 €
K1680.10504101B4M10x11038,5251593611017814 14,84 €
K1680.10505101B5M10x11038,525159361,31017814 14,84 €
K1680.10506101B6M10x11038,525159361,81017814 14,84 €
K1680.1050512B5M121247,4301910,83,681,31219815 16,35 €
K1680.1050612B6M121247,4301910,83,681,81219815 16,35 €
K1680.1050812B8M121247,4301910,83,682,31219815 16,35 €
K1680.10505121B5M12x1,51247,4301910,83,681,31219815 16,35 €
K1680.10506121B6M12x1,51247,4301910,83,681,81219815 16,35 €
K1680.10508121B8M12x1,51247,4301910,83,682,31219815 16,35 €
K1680.1050616B6M161661,2402614,44,8101,816241535 18,34 €
K1680.1050816B8M161661,2402614,44,8102,316241535 18,34 €
K1680.1051016B10M161661,2402614,44,8102,816241535 18,34 €
K1680.10506161B6M16x1,51661,2402614,44,8101,816241535 18,34 €
K1680.10508161B8M16x1,51661,2402614,44,8102,316241535 18,34 €
K1680.10510161B10M16x1,51661,2402614,44,8102,816241535 18,34 €
K1680.1050820B8M2020715030186122,320302060 22,82 €
K1680.1051020B10M2020715030186122,820302060 22,82 €
K1680.1051220B12M202071503018612320302060 22,82 €
K1680.10508201B8M20x1,520715030186122,320302060 22,82 €
K1680.10510201B10M20x1,520715030186122,820302060 22,82 €
K1680.10512201B12M20x1,52071503018612320302060 22,82 €
