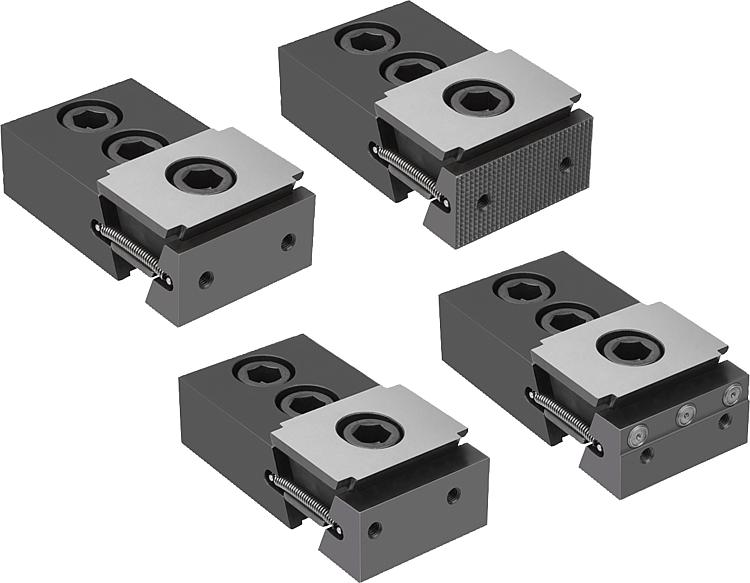

K1745Szorítóékek rögzített pofával |
vissza |
|
|
LeírásTermékleírás:A szorítóékek működési elvüknél fogva többszörös befogásra alkalmasak.
Az ékfelületeken keresztül nagy szorítóerők érhetők el.
Ezeket a szorítóékeket T-horonyban, befogásra használják.
A szorítócsavar becsavarásakor a szorítószegmens kifelé mozdul, és a munkadarabot a megmunkáló készülék rögzített ütközőpofáihoz nyomja.
A kettüs ékbe bedolgozott hosszfuraton keresztül a szorítóékek eltolhatók, ill. a tűrések kompenzálhatók.
Eltolási út: M12 = ±1,0 mm, M16 = ±1,5 mm.Anyag:Betétedzésű acél kettős ék és szorítószegmensek.Kivitel:Edzett, foszfátozott kettős ék és szorítószegmensek.További információk:A szorítófelületeken található két csavarfurattal további támasztólécek szerelhetők fel a munkadarab optimális befogási mélysége érdekében.
Alsó oldal keményfém bevonatú. Ez növeli a súrlódási tényezőt.Szállítási terjedelemSzorítóékek.

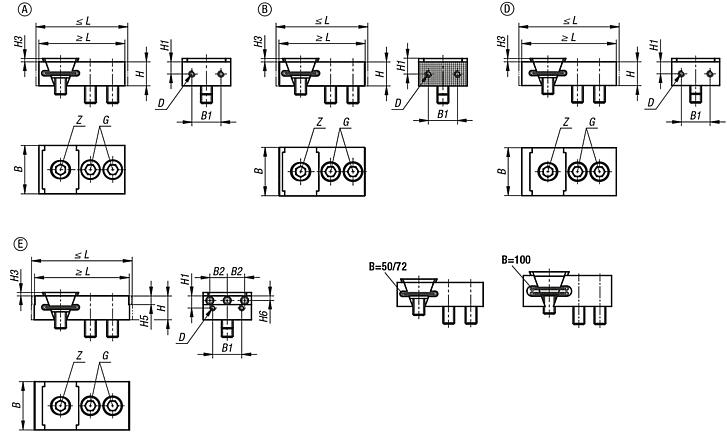

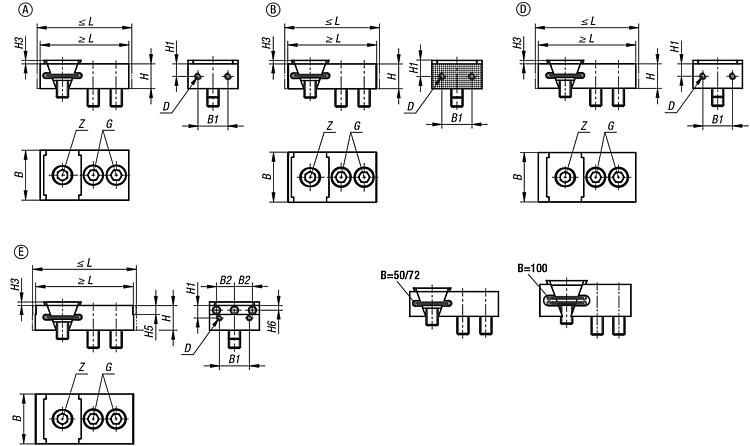

Rögzítőcsavarok.Rajzi hivatkozás:A alak: szorítófelület, sima
B alak: szorítófelület, bordázott
D alak: megmunkálási ráhagyással

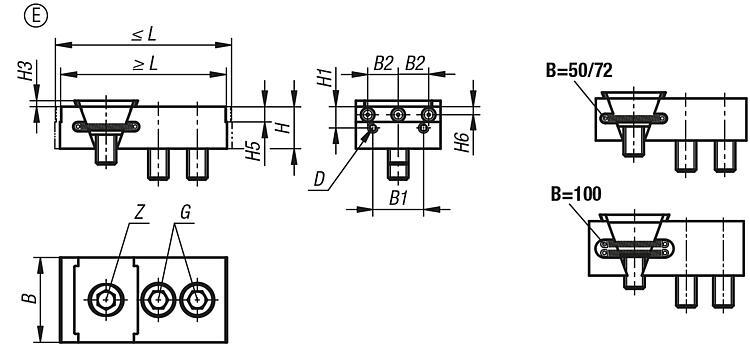

E alak: szorítócsapokkal LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|

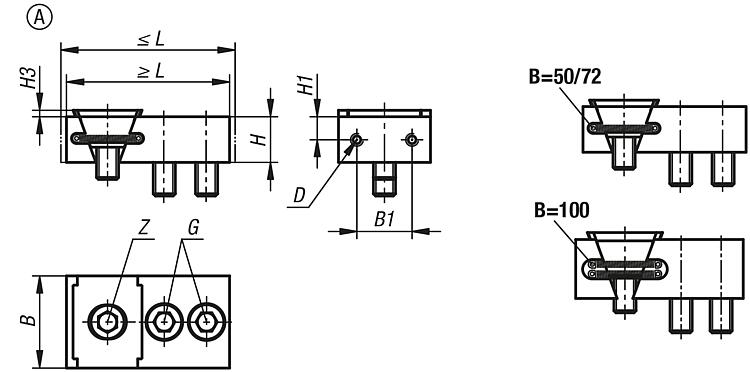

Szorítóékek rögzített pofával, A alak, csupasz szorítófelületek |
több információ |
| Rendelési szám | Alak | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Belső
menet | G
hengeres fejű
csavar DIN 912 | Z
hengeres fejű
csavar DIN 912 | Szorítóerő
max. kN | Meghúzási
nyomaték
max. Nm | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1745.0500112 | A | 88,5 | 94,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 |  | | 260,57 € | | | K1745.0720112 | A | 113,3 | 120,7 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M12X50 | M12X40 | 30 | 85 | | | 425,00 € | | | K1745.0720116 | A | 113,3 | 120,7 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M16x50 | M16X40 | 50 | 150 | | | 428,00 € | | | K1745.1000116 | A | 121,5 | 131,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M16x50 | M16X40 | 50 | 150 | | | 514,00 € | |
|
Szorítóékek rögzített pofával, B alak, bordázott szorítófelületek |
több információ |
| Rendelési szám | Alak | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Belső
menet | G
hengeres fejű
csavar DIN 912 | Z
hengeres fejű
csavar DIN 912 | Szorítóerő
max. kN | Meghúzási
nyomaték
max. Nm | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1745.0500212 | B | 88,5 | 94,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 | | | 321,00 € | | | K1745.0720212 | B | 113,3 | 120,7 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M12X50 | M12X40 | 30 | 85 | | | 448,00 € | | | K1745.0720216 | B | 113,3 | 120,7 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M16x50 | M16X40 | 50 | 150 | | | 445,00 € | | | K1745.1000216 | B | 121,5 | 131,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M16x50 | M16X40 | 50 | 150 | | | 547,00 € | |
|

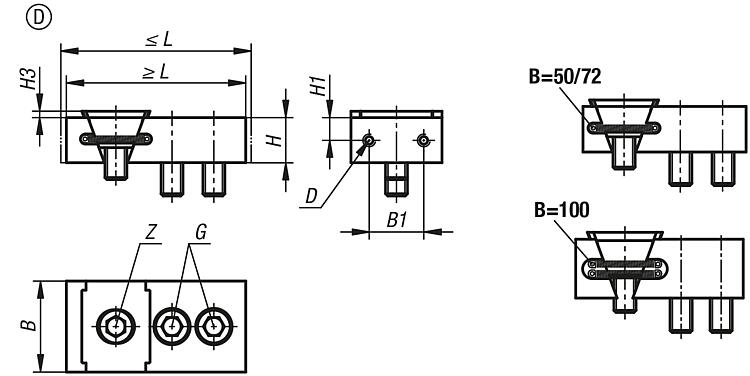

Szorítóékek rögzített pofával, D alak, megmunkálási ráhagyással |
több információ |
| Rendelési szám | Alak | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Belső
menet | G
hengeres fejű
csavar DIN 912 | Z
hengeres fejű
csavar DIN 912 | Szorítóerő
max. kN | Meghúzási
nyomaték
max. Nm | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1745.0500412 | D | 98,5 | 104,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 | | | 271,94 € | | | K1745.0720412 | D | 123,3 | 130,7 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M12X50 | M12X40 | 30 | 85 | | | 439,00 € | | | K1745.0720416 | D | 123,3 | 130,7 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M16x50 | M16X40 | 50 | 150 | | | 443,00 € | | | K1745.1000416 | D | 131,3 | 141,2 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M16x50 | M16X40 | 50 | 150 | | | 526,00 € | |
|
| Rendelési szám | Alak | L
min. | L
max. | B
| H | B1 | B2 | H1 | H3 | H4 | H5 | H6 | D
Belső
menet | G
hengeres fejű
csavar DIN 912 | Z
hengeres fejű
csavar DIN 912 | Szorítóerő
max. kN | Meghúzási
nyomaték
max. Nm | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1745.0500512 | E | 98 | 104 | 50 | 25 | 30 | 18 | 12,5 | 3,5 | 5 | 9 | 4,75 | M5 | M12x30 | M12x25 | 30 | 85 | | | 293,66 € | | | K1745.0720512 | E | 122,7 | 130,1 | 72 | 39,7 | 44 | 27 | 21,3 | 3,5 | - | 9 | 4,75 | M6 | M12X50 | M12X40 | 30 | 85 | | | 490,00 € | | | K1745.0720516 | E | 122,7 | 130,1 | 72 | 39,7 | 44 | 27 | 21,3 | 3,5 | - | 9 | 4,75 | M6 | M16x50 | M16X40 | 50 | 150 | | | 489,00 € | | | K1745.1000516 | E | 130,7 | 140,6 | 100 | 42,6 | 64 | 40 | 21,6 | 5 | - | 9 | 4,75 | M8 | M16x50 | M16X40 | 50 | 150 | | | 594,00 € | |
|
