Termékleírás / Termékillusztrációk

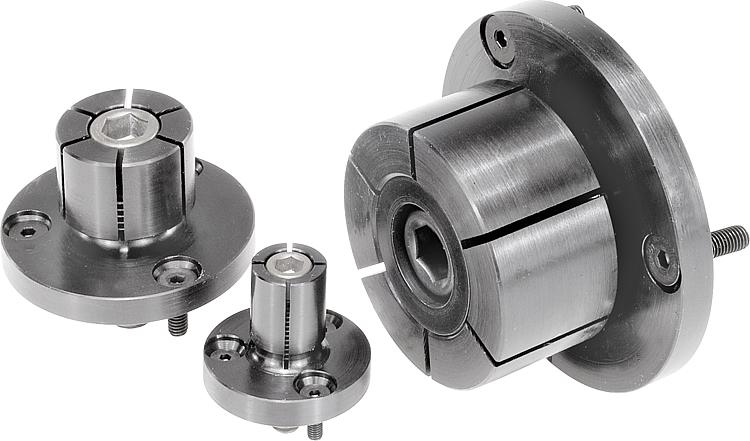

LeírásAnyag:Ház, szerkezeti acél, kúposfejű csavar, betétedzésű acél.Kivitel:Ház, barnított.
Kúposfejű csavar, betétedzésű.További információk:A szorító tüske kiválóan alkalmas esztergált munkadarabok finiselésére. Az esztergálás vagy marás révén a D átmérő a befogandó munkadarab átmérőjéhez igazítható.
Alacsony kivitel – nincsenek zavaró szorító karmok.
A befogás hidraulikusan vagy imbuszkulccsal történik.

* D min. = legkisebb megengedett átmérő, amelyre "D" átmérő esztergálható vagy marható.Szerelés:Nyissa szét a szorító tüskét kb. 0,1 mm-rel (befogási út) a nyugalmi átmérőhöz képest. Esztergálja vagy marja a szorító tüskét a munkadarab belső átmérőjére.

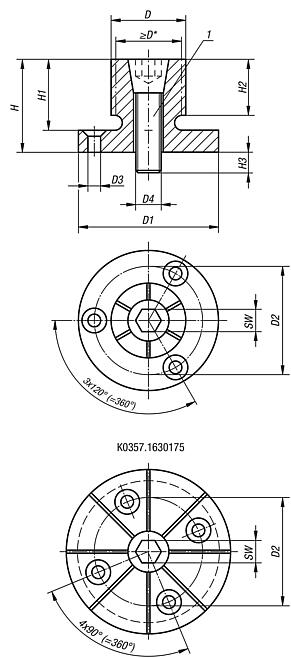

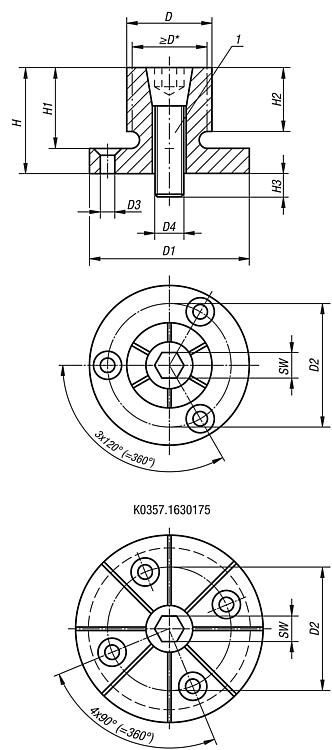

Szükség szerint a perem egy furatban vagy illesztőszeggel központosítható.Rajzi hivatkozás:

1) Kúposfejű csavar

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K0357 Szorító tüskék

212 kB

Rajzok

Termékválasztás/szűrés

Rendelési szám	D	D min.	D1	D2	D3 süllyesztett fejű csavarhoz ISO 10642	D4 kúposfejű csavar	H	H1	H2	H3	SW kúposfejű csavar	Meghúzási nyomaték max. Nm	Szorítóerő max. kN	Tartozékok KIPP	Ár
K0357.020407	7,4	4,1	20 h9	13,7	M2	M2	10,7	7,6	6,1	4,1	1,5	0,7	1,1	K1970.0212	78,86 €
K0357.040812	12,4	8	29,72 h9	21	M3	M4	21,8	16	15	8	3	5	4,2	K1970.0425	80,22 €
K0357.061214	14,2	12,2	31,5 h9	23,1	M3	M6	24,9	19	15	12	5	17	8,5	K1970.0630	81,82 €
K0357.081420	20	13,5	37,5 h9	29	M3	M8	24,9	19	15	14	6	34	11,1	K1970.0830	83,64 €
K0357.062027	27	18	50 h9	39,4	M4	M10	28,6	22,2	17,5	17	8	60	20	K1970.1035	108,69 €
K0357.102535	35,3	23	56 h9	45,5	M4	M12	31,8	25,4	20,6	21	10	150	26,3	K1970.1240	133,85 €
K0357.123442	42	29,3	69,5 h8	55,9	M5	M16	39,6	31,8	27	22	14	280	44,5	K1970.1645	170,72 €
K0357.123452	51,5	29,3	75,5 h9	63,9	M5	M16	39,6	31,8	27	22	14	280	44,5	K1970.1645	177,21 €
K0357.163077	77,7	29,3	107,5 h9	92,5	M6	M16	45,5	37,6	32,3	20	14	280	44,5	K1970.1645	286,42 €
K0357.1630103	103	29,3	132,9 h9	118	M6	M16	45,5	37,6	32,3	20	14	280	44,5	K1970.1645	437,00 €
K0357.1630175	175	29,3	132,9 h9	118	M6	M16	45,5	37,6	32,3	20	14	280	44,5	K1970.1645	851,00 €
