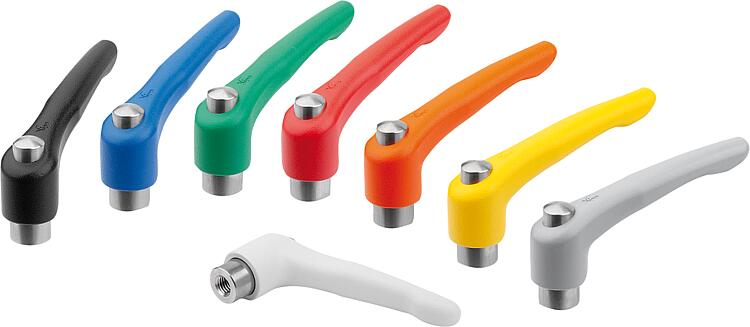

      - Szorítókarok, cinkprésöntvény, belső menettel és védőkupakkal, menetes betét nemesacél

Termékleírás / Termékillusztrációk

Minden termék megjelenítése/szűrés

LeírásAnyag:

Fogantyúkar, cink présöntvény, DIN EN 12844 szerint.
acélelemek, 1.4305 nemesacél.
Védősapka, 1.4305 nemesacél.

Kivitel:Fogantyúkar, műanyag bevonatú.
Csupasz acél elemek.Egyedi igényre:További belső menetek, színek és speciális kivitelek.
"H1" méret felár ellenében más hosszakban is szállítható.Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K0123 Szorítókarok, cinkprésöntvény, belső menettel és védőkupakkal, menetes betét nemesacél

267 kB

Rajzok (áttekintés)

Szorítókarok belső menettel és védőkupakkal, acél elemek nemesacélból, selyemmatt

több információ

Rajzok

Szorítókarok belső menettel és védőkupakkal, acél elemek nemesacélból, selyemmatt

Termékválasztás/szűrés

Rendelési szám	Alaptest színe	Alaptest felülete	Méret	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Fogszám	Ár
K0123.92061	fekete RAL 9005	selyemfényű	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.92081	fekete RAL 9005	selyemfényű	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.93081	fekete RAL 9005	selyemfényű	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.93101	fekete RAL 9005	selyemfényű	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €

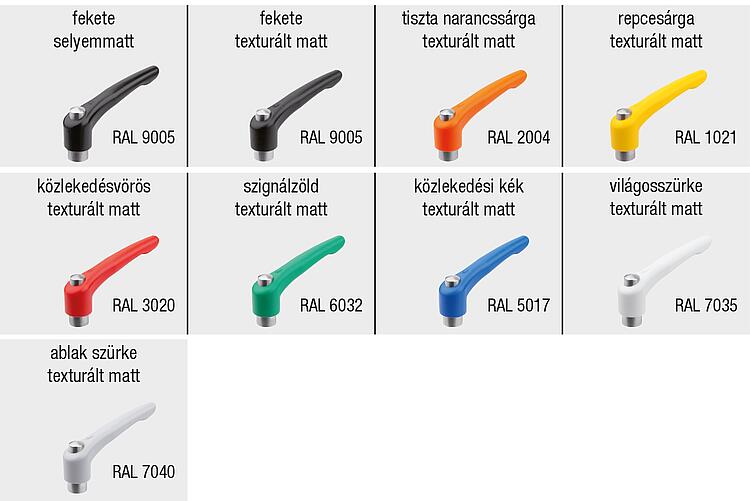

Szorítókarok belső menettel és védőkupakkal, acél elemek nemesacélból, texturált matt

több információ

Rajzok

Szorítókarok belső menettel és védőkupakkal, acél elemek nemesacélból, texturált matt

Termékválasztás/szűrés

Rendelési szám	Alaptest színe	Alaptest felülete	Méret	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Fogszám	Ár
K0123.9206181	fekete RAL 9005	texturált matt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9206182	tiszta narancssárga, RAL 2004	texturált matt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9206183	repcesárga, RAL 1021	texturált matt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9206184	közlekedésvörös, RAL 3020	texturált matt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9206185	szignálzöld, RAL 6032	texturált matt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9206186	közlekedési kék, RAL 5017	texturált matt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9206187	világosszürke, RAL 7035	texturált matt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9206188	ablak szürke RAL 7040	texturált matt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208181	fekete RAL 9005	texturált matt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208182	tiszta narancssárga, RAL 2004	texturált matt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208183	repcesárga, RAL 1021	texturált matt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208184	közlekedésvörös, RAL 3020	texturált matt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208185	szignálzöld, RAL 6032	texturált matt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208186	közlekedési kék, RAL 5017	texturált matt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208187	világosszürke, RAL 7035	texturált matt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9208188	ablak szürke RAL 7040	texturált matt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	9,43 €
K0123.9308181	fekete RAL 9005	texturált matt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9308182	tiszta narancssárga, RAL 2004	texturált matt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9308183	repcesárga, RAL 1021	texturált matt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9308184	közlekedésvörös, RAL 3020	texturált matt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9308185	szignálzöld, RAL 6032	texturált matt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9308186	közlekedési kék, RAL 5017	texturált matt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9308187	világosszürke, RAL 7035	texturált matt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9308188	ablak szürke RAL 7040	texturált matt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310181	fekete RAL 9005	texturált matt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310182	tiszta narancssárga, RAL 2004	texturált matt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310183	repcesárga, RAL 1021	texturált matt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310184	közlekedésvörös, RAL 3020	texturált matt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310185	szignálzöld, RAL 6032	texturált matt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310186	közlekedési kék, RAL 5017	texturált matt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310187	világosszürke, RAL 7035	texturált matt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
K0123.9310188	ablak szürke RAL 7040	texturált matt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	10,71 €
