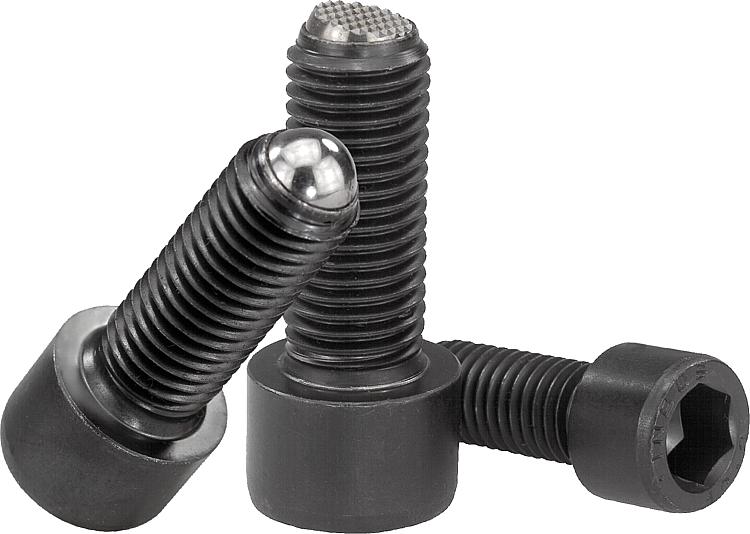

K0380Golyós nyomócsavarok fejjel |
vissza |
|
|
LeírásAnyag:Csavar, nemesíthető acél.
Golyó, gördülőcsapágy-acél.Kivitel:Csavar, szilárdsági osztály legalább 10.9.

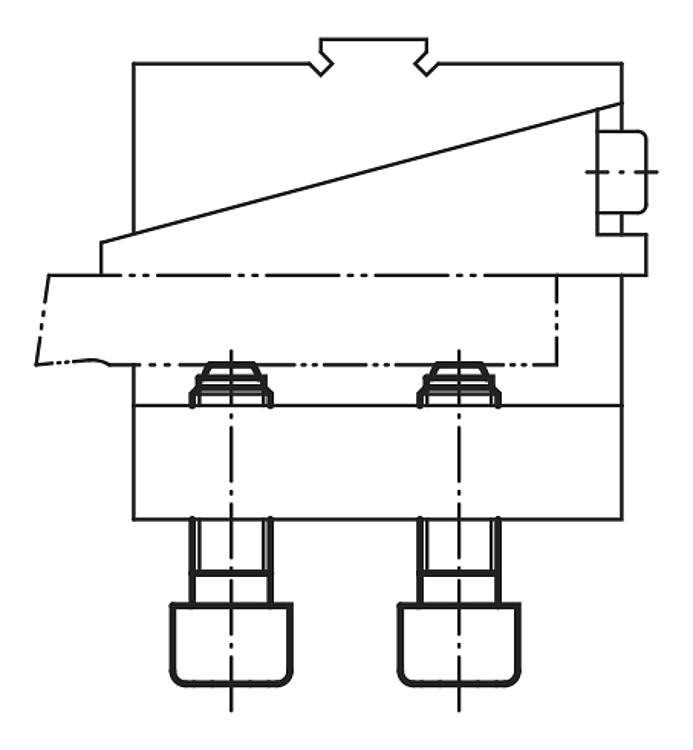

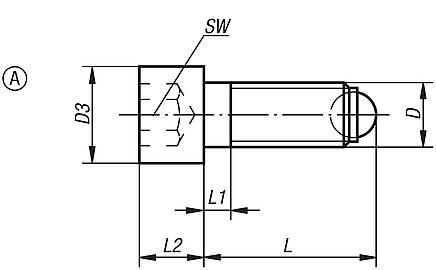

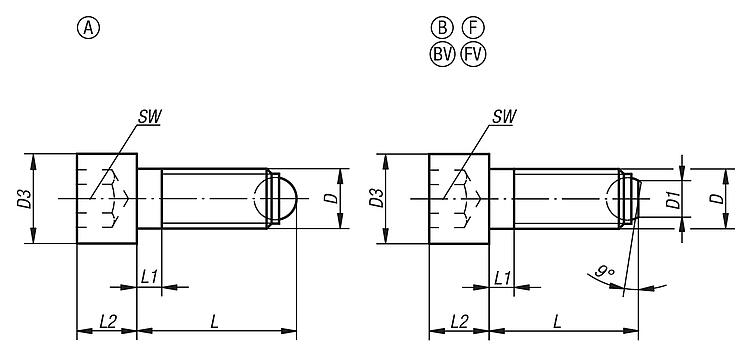

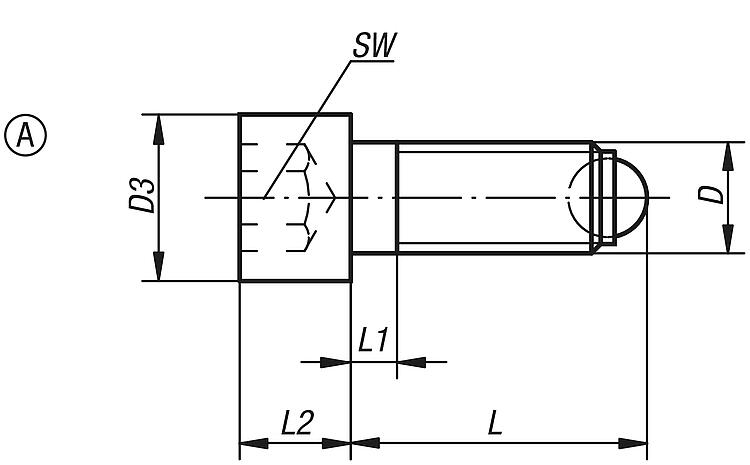

Golyó, edzett, fémtiszta.További információk:A tömör golyós A alak akkor használatos, ha tiszta, polírozott nyomófelületre van szükség. A lapolt golyós B alakkal nem síkpárhuzamos felületek deformáció-mentesen szoríthatók, befoghatók vagy alátámaszthatók, mivel a mozgathatóan csapágyazott golyó max. 9°-ig illeszkedik.Rajzi hivatkozás:A alak: tömör golyóval
B alak: lapított golyóval

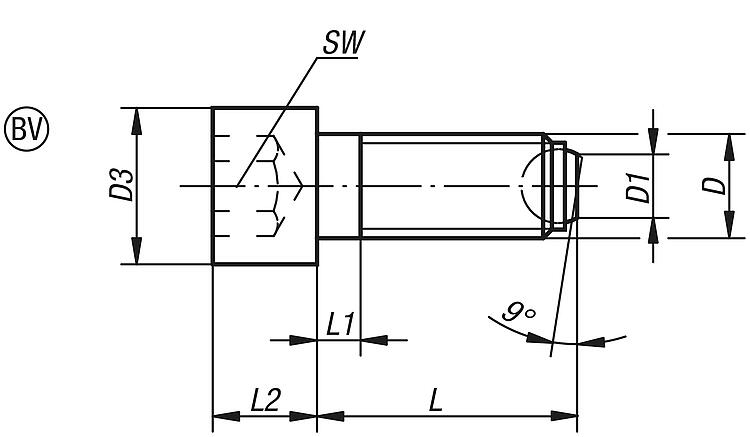

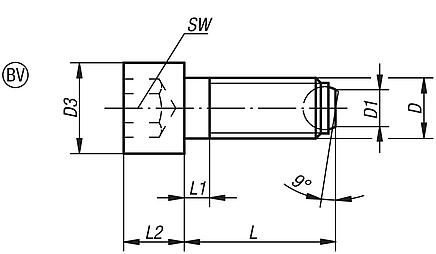

BV alak: lapított golyó elfordulás elleni biztosítással

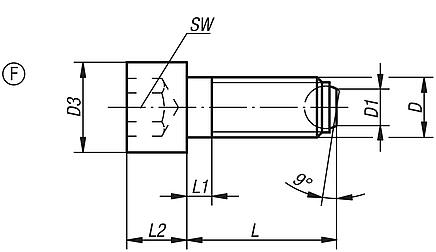

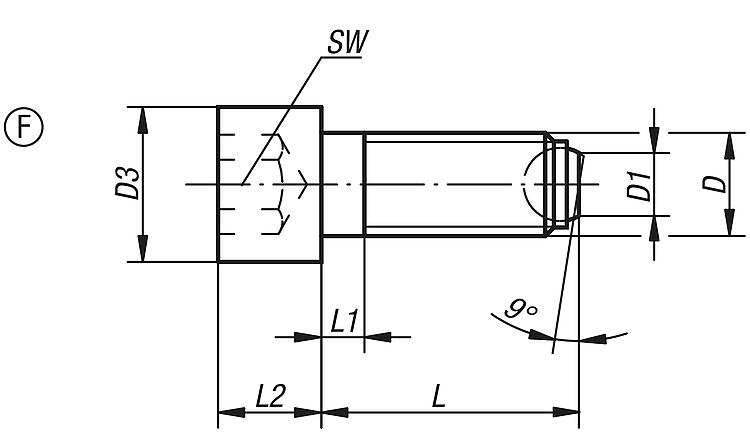

F alak: lapított golyóval, bordázott

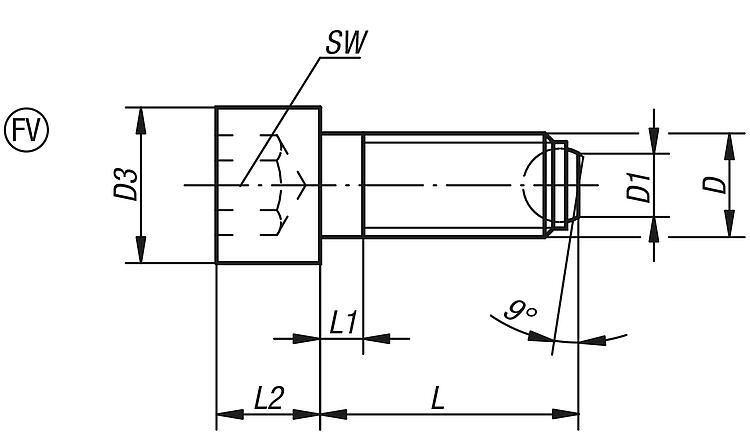

FV alak: lapított golyó, bordázott, elfordulás elleni biztosítással LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
| Rendelési szám | Alak | D | D3 | L | L1 | L2 | Golyó-Ø | SW | Terhelhetőség
max., kN (csak statikus
terhelés esetén) | CAD | Tartoz. | Ár | Rendelés |
|---|
| K0380.10410 | A | M4 | 7 | 9,9 | 2,1 | 4 | 2,5 | 3 | 3,5 |  | | 2,33 € | | | K0380.10416 | A | M4 | 7 | 15,9 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 2,33 € | | | K0380.10420 | A | M4 | 7 | 19,9 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 2,33 € | | | K0380.10512 | A | M5 | 8,5 | 12,1 | 2,4 | 5 | 3 | 4 | 4,5 | | | 2,39 € | | | K0380.10516 | A | M5 | 8,5 | 16,1 | 2,4 | 5 | 3 | 4 | 4,5 | | | 2,39 € | | | K0380.10520 | A | M5 | 8,5 | 20,1 | 2,4 | 5 | 3 | 4 | 4,5 | | | 2,39 € | | | K0380.10620 | A | M6 | 10 | 20,8 | 3 | 6 | 4 | 5 | 9 | | | 2,40 € | | | K0380.10630 | A | M6 | 10 | 30,8 | 3 | 6 | 4 | 5 | 9 | | | 2,44 € | | | K0380.10640 | A | M6 | 10 | 40,8 | 16 | 6 | 4 | 5 | 9 | | | 2,48 € | | | K0380.10820 | A | M8 | 13 | 21,2 | 3,5 | 8 | 5,5 | 6 | 15 | | | 3,02 € | | | K0380.10835 | A | M8 | 13 | 36,2 | 3,5 | 8 | 5,5 | 6 | 15 | | | 3,06 € | | | K0380.10850 | A | M8 | 13 | 51,2 | 22 | 8 | 5,5 | 6 | 15 | | | 3,11 € | | | K0380.11025 | A | M10 | 16 | 26,7 | 4,5 | 10 | 7 | 8 | 20 | | | 3,67 € | | | K0380.11040 | A | M10 | 16 | 41,7 | 4,5 | 10 | 7 | 8 | 20 | | | 3,84 € | | | K0380.11060 | A | M10 | 16 | 61,7 | 28 | 10 | 7 | 8 | 20 | | | 3,99 € | | | K0380.11230 | A | M12 | 18 | 32 | 5 | 12 | 8,5 | 10 | 30 | | | 4,65 € | | | K0380.11250 | A | M12 | 18 | 52 | 5 | 12 | 8,5 | 10 | 30 | | | 4,81 € | | | K0380.11280 | A | M12 | 18 | 82 | 44 | 12 | 8,5 | 10 | 30 | | | 5,17 € | | | K0380.11640 | A | M16 | 24 | 43,3 | 6 | 16 | 12 | 14 | 60 | | | 5,97 € | | | K0380.11660 | A | M16 | 24 | 63,3 | 6 | 16 | 12 | 14 | 60 | | | 6,30 € | | | K0380.11680 | A | M16 | 24 | 83,3 | 36 | 16 | 12 | 14 | 60 | | | 6,96 € | | | K0380.12050 | A | M20 | 30 | 54,2 | 7,5 | 20 | 15 | 17 | 90 | | | 10,86 € | | | K0380.12080 | A | M20 | 30 | 84,2 | 28 | 20 | 15 | 17 | 90 | | | 11,74 € | | | K0380.120100 | A | M20 | 30 | 104,2 | 48 | 20 | 15 | 17 | 90 | | | 12,61 € | | | K0380.12460 | A | M24 | 36 | 64,7 | 9 | 24 | 18 | 19 | 120 | | | 18,88 € | | | K0380.12490 | A | M24 | 36 | 94,7 | 30 | 24 | 18 | 19 | 120 | | | 22,60 € | | | K0380.124120 | A | M24 | 36 | 124,7 | 60 | 24 | 18 | 19 | 120 | | | 24,14 € | |
|
| Rendelési szám | Alak | D | D1 | D3 | L | L1 | L2 | Golyó-Ø | SW | Terhelhetőség
max., kN (csak statikus
terhelés esetén) | CAD | Tartoz. | Ár | Rendelés |
|---|
| K0380.20410 | B | M4 | 1,4 | 7 | 9.7 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 3,12 € | | | K0380.20416 | B | M4 | 1,4 | 7 | 15,7 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 3,12 € | | | K0380.20420 | B | M4 | 1,4 | 7 | 19,7 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 3,12 € | | | K0380.20512 | B | M5 | 2 | 8,5 | 11,7 | 2,4 | 5 | 3 | 4 | 4,5 | | | 3,26 € | | | K0380.20516 | B | M5 | 2 | 8,5 | 15,7 | 2,4 | 5 | 3 | 4 | 4,5 | | | 3,26 € | | | K0380.20520 | B | M5 | 2 | 8,5 | 19,7 | 2,4 | 5 | 3 | 4 | 4,5 | | | 3,26 € | | | K0380.20620 | B | M6 | 3,2 | 10 | 20 | 3 | 6 | 4 | 5 | 9 | | | 3,33 € | | | K0380.20630 | B | M6 | 3,2 | 10 | 30 | 3 | 6 | 4 | 5 | 9 | | | 3,37 € | | | K0380.20640 | B | M6 | 3,2 | 10 | 40 | 16 | 6 | 4 | 5 | 9 | | | 3,43 € | | | K0380.20820 | B | M8 | 4,5 | 13 | 20 | 3,5 | 8 | 5,5 | 6 | 15 | | | 4,16 € | | | K0380.20835 | B | M8 | 4,5 | 13 | 35 | 3,5 | 8 | 5,5 | 6 | 15 | | | 4,26 € | | | K0380.20850 | B | M8 | 4,5 | 13 | 50 | 22 | 8 | 5,5 | 6 | 15 | | | 4,40 € | | | K0380.21025 | B | M10 | 6 | 16 | 25 | 4,5 | 10 | 7 | 8 | 20 | | | 4,81 € | | | K0380.21040 | B | M10 | 6 | 16 | 40 | 4,5 | 10 | 7 | 8 | 20 | | | 5,00 € | | | K0380.21060 | B | M10 | 6 | 16 | 60 | 28 | 10 | 7 | 8 | 20 | | | 5,19 € | | | K0380.21230 | B | M12 | 7,2 | 18 | 30 | 5 | 12 | 8,5 | 10 | 30 | | | 6,74 € | | | K0380.21250 | B | M12 | 7,2 | 18 | 50 | 5 | 12 | 8,5 | 10 | 30 | | | 6,99 € | | | K0380.21280 | B | M12 | 7,2 | 18 | 80 | 44 | 12 | 8,5 | 10 | 30 | | | 7,55 € | | | K0380.21640 | B | M16 | 10,7 | 24 | 40 | 6 | 16 | 12 | 14 | 60 | | | 9,64 € | | | K0380.21660 | B | M16 | 10,7 | 24 | 60 | 6 | 16 | 12 | 14 | 60 | | | 10,11 € | | | K0380.21680 | B | M16 | 10,7 | 24 | 80 | 36 | 16 | 12 | 14 | 60 | | | 10,77 € | | | K0380.22050 | B | M20 | 13,5 | 30 | 50 | 7,5 | 20 | 15 | 17 | 90 | | | 17,48 € | | | K0380.22080 | B | M20 | 13,5 | 30 | 80 | 28 | 20 | 15 | 17 | 90 | | | 18,26 € | | | K0380.220100 | B | M20 | 13,5 | 30 | 100 | 48 | 20 | 15 | 17 | 90 | | | 19,17 € | | | K0380.22460 | B | M24 | 15,8 | 36 | 60 | 9 | 24 | 18 | 19 | 120 | | | 26,16 € | | | K0380.22490 | B | M24 | 15,8 | 36 | 90 | 30 | 24 | 18 | 19 | 120 | | | 29,73 € | | | K0380.224120 | B | M24 | 15,8 | 36 | 120 | 60 | 24 | 18 | 19 | 120 | | | 31,28 € | |
|
Golyós nyomócsavarok fejjel, F alak, lelapolt golyóval, bordázott |
több információ |
| Rendelési szám | Alak | D | D1 | D3 | L | L1 | L2 | Golyó-Ø | SW | Terhelhetőség
max., kN (csak statikus
terhelés esetén) | CAD | Tartoz. | Ár | Rendelés |
|---|
| K0380.30820 | F | M8 | 4,5 | 13 | 20 | 3,5 | 8 | 5,5 | 6 | 15 | | | 15,43 € | | | K0380.30835 | F | M8 | 4,5 | 13 | 35 | 3,5 | 8 | 5,5 | 6 | 15 | | | 15,58 € | | | K0380.30850 | F | M8 | 4,5 | 13 | 50 | 22 | 8 | 5,5 | 6 | 15 | | | 15,85 € | | | K0380.31025 | F | M10 | 6 | 16 | 25 | 4,5 | 10 | 7 | 8 | 20 | | | 17,64 € | | | K0380.31040 | F | M10 | 6 | 16 | 40 | 4,5 | 10 | 7 | 8 | 20 | | | 17,64 € | | | K0380.31060 | F | M10 | 6 | 16 | 60 | 28 | 10 | 7 | 8 | 20 | | | 17,81 € | | | K0380.31230 | F | M12 | 7,2 | 18 | 30 | 5 | 12 | 8,5 | 10 | 30 | | | 19,35 € | | | K0380.31250 | F | M12 | 7,2 | 18 | 50 | 5 | 12 | 8,5 | 10 | 30 | | | 19,49 € | | | K0380.31280 | F | M12 | 7,2 | 18 | 80 | 44 | 12 | 8,5 | 10 | 30 | | | 19,81 € | | | K0380.31640 | F | M16 | 10,7 | 24 | 40 | 6 | 16 | 12 | 14 | 60 | | | 22,76 € | | | K0380.31660 | F | M16 | 10,7 | 24 | 60 | 6 | 16 | 12 | 14 | 60 | | | 23,06 € | | | K0380.31680 | F | M16 | 10,7 | 24 | 80 | 36 | 16 | 12 | 14 | 60 | | | 24,01 € | | | K0380.32050 | F | M20 | 13,5 | 30 | 50 | 7,5 | 20 | 15 | 17 | 90 | | | 30,30 € | | | K0380.32080 | F | M20 | 13,5 | 30 | 80 | 28 | 20 | 15 | 17 | 90 | | | 31,04 € | | | K0380.320100 | F | M20 | 13,5 | 30 | 100 | 48 | 20 | 15 | 17 | 90 | | | 32,37 € | | | K0380.32460 | F | M24 | 15,8 | 36 | 60 | 9 | 24 | 18 | 19 | 120 | | | 39,82 € | | | K0380.32490 | F | M24 | 15,8 | 36 | 90 | 30 | 24 | 18 | 19 | 120 | | | 43,68 € | | | K0380.324120 | F | M24 | 15,8 | 36 | 120 | 60 | 24 | 18 | 19 | 120 | | | 45,36 € | |
|
Golyós nyomócsavarok fejjel, BV alak, lelapolt golyó, elfordulás elleni biztosítással |
több információ |
| Rendelési szám | Alak | D | D1 | D3 | L | L1 | L2 | Golyó-Ø | SW | Terhelhetőség
max., kN (csak statikus
terhelés esetén) | CAD | Tartoz. | Ár | Rendelés |
|---|
| K0380.40620 | BV | M6 | 3,2 | 10 | 20 | 3 | 6 | 4 | 5 | 6 | | | 9,02 € | | | K0380.40630 | BV | M6 | 3,2 | 10 | 30 | 3 | 6 | 4 | 5 | 6 | | | 9,02 € | | | K0380.40640 | BV | M6 | 3,2 | 10 | 40 | 16 | 6 | 4 | 5 | 6 | | | 9,02 € | | | K0380.40820 | BV | M8 | 4,5 | 13 | 20 | 3,5 | 8 | 5,5 | 6 | 9 | | | 9,92 € | | | K0380.40835 | BV | M8 | 4,5 | 13 | 35 | 3,5 | 8 | 5,5 | 6 | 9 | | | 9,96 € | | | K0380.40850 | BV | M8 | 4,5 | 13 | 50 | 22 | 8 | 5,5 | 6 | 9 | | | 10,11 € | | | K0380.41025 | BV | M10 | 6 | 16 | 25 | 4,5 | 10 | 7 | 8 | 12 | | | 10,76 € | | | K0380.41040 | BV | M10 | 6 | 16 | 40 | 4,5 | 10 | 7 | 8 | 12 | | | 10,85 € | | | K0380.41060 | BV | M10 | 6 | 16 | 60 | 28 | 10 | 7 | 8 | 12 | | | 10,95 € | | | K0380.41230 | BV | M12 | 7,2 | 18 | 30 | 5 | 12 | 8,5 | 10 | 18 | | | 12,58 € | | | K0380.41250 | BV | M12 | 7,2 | 18 | 50 | 5 | 12 | 8,5 | 10 | 18 | | | 12,69 € | | | K0380.41280 | BV | M12 | 7,2 | 18 | 80 | 44 | 12 | 8,5 | 10 | 18 | | | 12,99 € | | | K0380.41640 | BV | M16 | 10,7 | 24 | 40 | 6 | 16 | 12 | 14 | 36 | | | 15,90 € | | | K0380.41660 | BV | M16 | 10,7 | 24 | 60 | 6 | 16 | 12 | 14 | 36 | | | 16,37 € | | | K0380.41680 | BV | M16 | 10,7 | 24 | 80 | 36 | 16 | 12 | 14 | 36 | | | 16,97 € | | | K0380.42050 | BV | M20 | 13,5 | 30 | 50 | 7,5 | 20 | 15 | 17 | 60 | | | 23,07 € | | | K0380.42080 | BV | M20 | 13,5 | 30 | 80 | 28 | 20 | 15 | 17 | 60 | | | 23,85 € | | | K0380.420100 | BV | M20 | 13,5 | 30 | 100 | 48 | 20 | 15 | 17 | 60 | | | 24,23 € | | | K0380.42460 | BV | M24 | 15,8 | 36 | 60 | 9 | 24 | 18 | 19 | 80 | | | 32,22 € | | | K0380.42490 | BV | M24 | 15,8 | 36 | 90 | 30 | 24 | 18 | 19 | 80 | | | 34,14 € | | | K0380.424120 | BV | M24 | 15,8 | 36 | 120 | 60 | 24 | 18 | 19 | 80 | | | 35,34 € | |
|
Golyós nyomócsavarok fejjel, FV alak, lelapolt golyó, bordázott, elfordulás elleni biztosítással |
több információ |
| Rendelési szám | Alak | D | D1 | D3 | L | L1 | L2 | Golyó-Ø | SW | Terhelhetőség
max., kN (csak statikus
terhelés esetén) | CAD | Tartoz. | Ár | Rendelés |
|---|
| K0380.50820 | FV | M8 | 4,5 | 13 | 20 | 3,5 | 8 | 5,5 | 6 | 9 | | | 17,17 € | | | K0380.50835 | FV | M8 | 4,5 | 13 | 35 | 3,5 | 8 | 5,5 | 6 | 9 | | | 17,29 € | | | K0380.50850 | FV | M8 | 4,5 | 13 | 50 | 22 | 8 | 5,5 | 6 | 9 | | | 17,35 € | | | K0380.51025 | FV | M10 | 6 | 16 | 25 | 4,5 | 10 | 7 | 8 | 12 | | | 20,64 € | | | K0380.51040 | FV | M10 | 6 | 16 | 40 | 4,5 | 10 | 7 | 8 | 12 | | | 20,76 € | | | K0380.51060 | FV | M10 | 6 | 16 | 60 | 28 | 10 | 7 | 8 | 12 | | | 20,76 € | | | K0380.51230 | FV | M12 | 7,2 | 18 | 30 | 5 | 12 | 8,5 | 10 | 18 | | | 22,54 € | | | K0380.51250 | FV | M12 | 7,2 | 18 | 50 | 5 | 12 | 8,5 | 10 | 18 | | | 22,71 € | | | K0380.51280 | FV | M12 | 7,2 | 18 | 80 | 44 | 12 | 8,5 | 10 | 18 | | | 23,68 € | | | K0380.51640 | FV | M16 | 10,7 | 24 | 40 | 6 | 16 | 12 | 14 | 36 | | | 27,02 € | | | K0380.51660 | FV | M16 | 10,7 | 24 | 60 | 6 | 16 | 12 | 14 | 36 | | | 27,30 € | | | K0380.51680 | FV | M16 | 10,7 | 24 | 80 | 36 | 16 | 12 | 14 | 36 | | | 27,91 € | | | K0380.52050 | FV | M20 | 13,5 | 30 | 50 | 7,5 | 20 | 15 | 17 | 60 | | | 31,73 € | | | K0380.52080 | FV | M20 | 13,5 | 30 | 80 | 28 | 20 | 15 | 17 | 60 | | | 32,70 € | | | K0380.520100 | FV | M20 | 13,5 | 30 | 100 | 48 | 20 | 15 | 17 | 60 | | | 33,75 € | | | K0380.52460 | FV | M24 | 15,8 | 36 | 60 | 9 | 24 | 18 | 19 | 80 | | | 40,65 € | | | K0380.52490 | FV | M24 | 15,8 | 36 | 90 | 30 | 24 | 18 | 19 | 80 | | | 44,50 € | | | K0380.524120 | FV | M24 | 15,8 | 36 | 120 | 60 | 24 | 18 | 19 | 80 | | | 46,25 € | |
|
