Állítólábak acélból vagy nemesacélból, C alak

vissza

Termékek
- Kezelőelemek | Szabványelemek
  - Állítólábak
    - Állítólábak acélból vagy nemesacélból
      - Állítólábak acélból vagy nemesacélból, C alak

Termékleírás / Termékillusztrációk

LeírásAnyag:Talp, menetes orsó, acél vagy nemesacél.
Gumifeltét (NBR), 80 Shore.Kivitel:Acél, horganyztt talp és menetes orsó.
Nemesacél, polírozott talp.
Nemesacél, csupasz menetes orsó.
Vulkanizált, fekete gumifeltét.

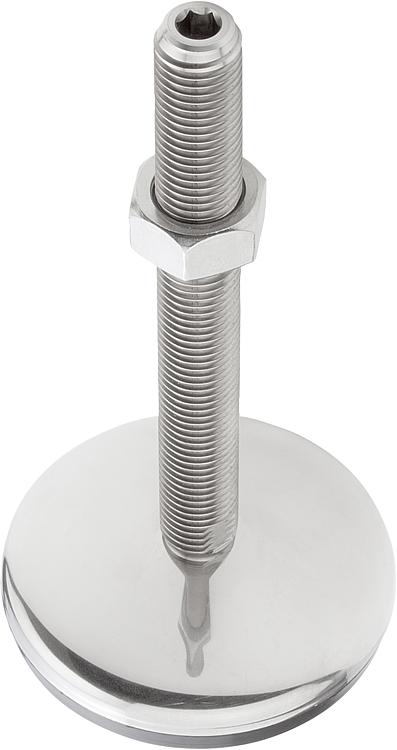

További információk:Acél vagy nemesacél állítólábak elforgatható, csapágyazott menetes orsóval és gumi felfekvő felülettel. A masszív gumi felfekvő felület kivulkanizálással szilárdan a talphoz kötődik. A gumi felfekvő felület kitűnő talajtapadással rendelkezik. Csillapítja a testből származó zajokat és megnehezíti a rezgések és ütődések átvitelét a padlóra.

A táblázatban megadott terhelhetőségi értékek egy olyan kísérletsorozaton alapulnak, ahol a talpra az orsó középpontjában statikus terhelés hatott. A radiális hatású erők, amelyek pl. vibrációnál vagy más rázkódási hatásnál fellépnek, kihatással vannak a terhelhetőségre; ezeket a megadott értékeknél nem vettük figyelembe.

Nemesacél lábak esetén az M16-os orsómérettől felfelé a kulcsnyílást kétoldalúként van kivitelezve.

Kiszállítás a megfelelő anyával együtt.Egyedi igényre:

Menetes orsó, nemesacél 1.4401.

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K0739_C Állítólábak acélból vagy nemesacélból, C alak

136 kB

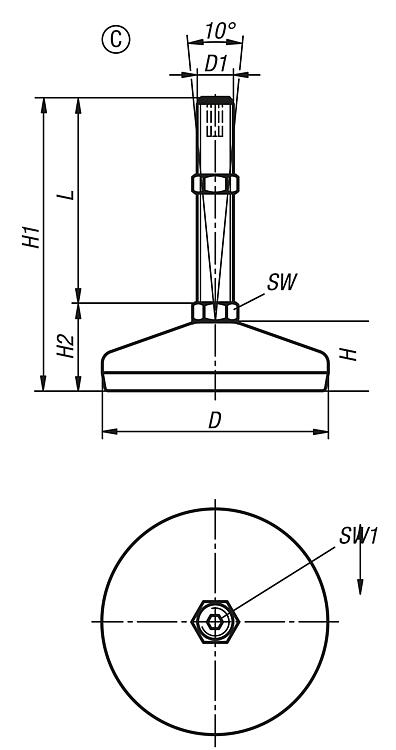

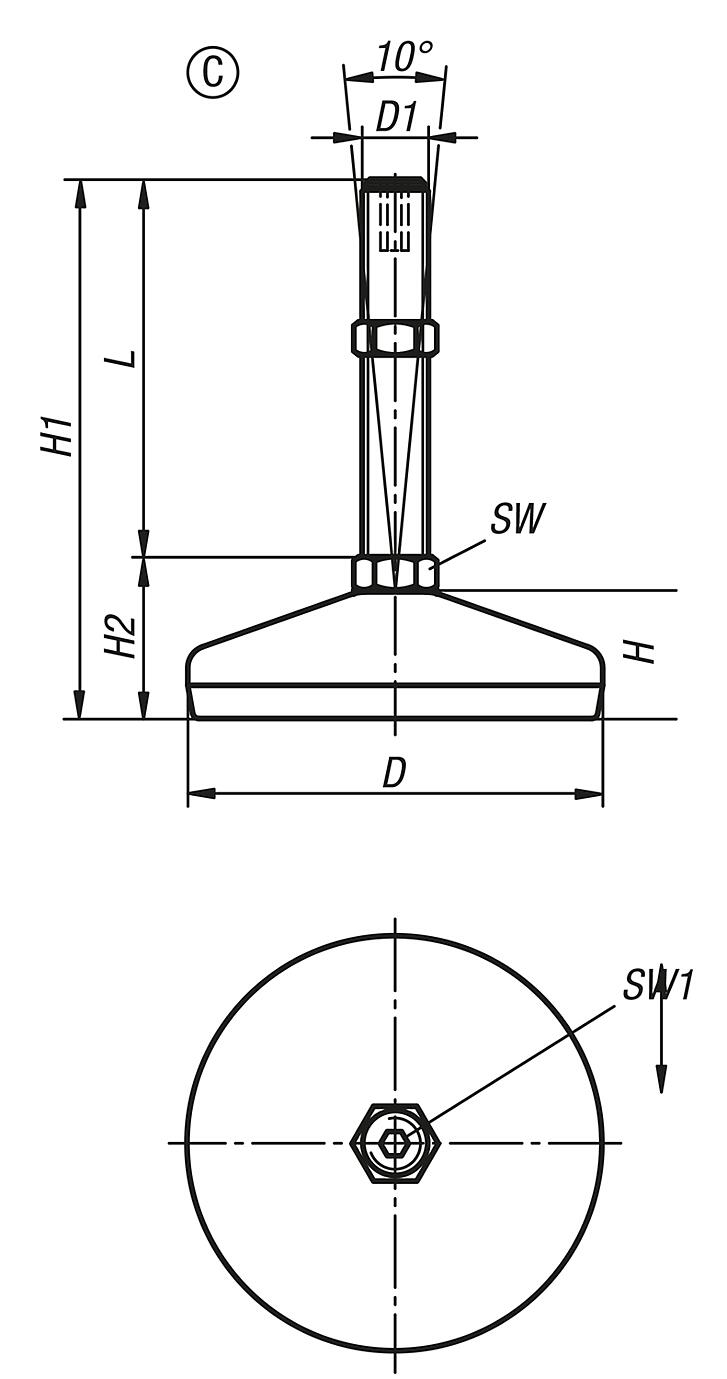

Rajzok

Termékválasztás/szűrés

Rendelési szám	Alak	Alaptest anyaga	D	D1	H	H1	H2	SW	SW1	L	Terhelhetőség max., kN (csak statikus terhelés esetén)	Ár
K0739.3105010X50	C	acél	50	M10	19	79	29	14	5	50	4	9,41 €
K0739.3105012X50	C	acél	50	M12	19	79	29	14	6	50	4	9,41 €
K0739.3105012X100	C	acél	50	M12	19	129	29	14	6	100	4	9,91 €
K0739.3105016X75	C	acél	50	M16	19	104	29	16	8	75	4	10,98 €
K0739.3105016X100	C	acél	50	M16	19	129	29	16	8	100	4	11,23 €
K0739.3105016X150	C	acél	50	M16	19	179	29	16	8	150	4	12,66 €
K0739.3106010X50	C	acél	60	M10	22	82	32	14	5	50	7	10,56 €
K0739.3106012X50	C	acél	60	M12	22	82	32	14	6	50	7	10,56 €
K0739.3106012X100	C	acél	60	M12	22	132	32	14	6	100	7	11,42 €
K0739.3106016X75	C	acél	60	M16	22	108	33	16	8	75	7	12,38 €
K0739.3106016X100	C	acél	60	M16	22	133	33	16	8	100	7	12,61 €
K0739.3106016X150	C	acél	60	M16	22	183	33	16	8	150	7	13,89 €
K0739.3108016X100	C	acél	80	M16	25	135	35	16	8	100	10	12,81 €
K0739.3108016X150	C	acél	80	M16	25	185	35	16	8	150	10	13,95 €
K0739.3108020X75	C	acél	80	M20	25	111	36	20	10	75	10	13,24 €
K0739.3110020X100	C	acél	100	M20	28	138,5	38,5	20	10	100	15	14,98 €
K0739.3110020X150	C	acél	100	M20	28	188,5	38,5	20	10	150	15	16,35 €
K0739.3110024X200	C	acél	100	M24	28	238,5	38,5	24	10	200	15	20,73 €
K0739.3112020X100	C	acél	120	M20	32	142,5	42,5	20	10	100	30	22,47 €
K0739.3112020X150	C	acél	120	M20	32	192,5	42,5	20	10	150	30	23,39 €
K0739.3112020X200	C	acél	120	M20	32	242,5	42,5	20	10	200	30	24,70 €
K0739.3112024X100	C	acél	120	M24	32	142,5	42,5	24	10	100	30	24,12 €
K0739.3112024X150	C	acél	120	M24	32	192,5	42,5	24	10	150	30	25,82 €
K0739.3112024X200	C	acél	120	M24	32	242,5	42,5	24	10	200	30	27,67 €
K0739.3112030X100	C	acél	120	M30	32	143,5	43,5	30	10	100	30	27,12 €
K0739.3112030X150	C	acél	120	M30	32	193,5	43,5	30	10	150	30	28,18 €
K0739.3112030X200	C	acél	120	M30	32	243,5	43,5	30	10	200	30	31,68 €
K0739.3205010X50	C	nemesacél	50	M10	19	79	29	14	5	50	4	11,11 €
K0739.3205012X50	C	nemesacél	50	M12	19	79	29	14	6	50	4	11,11 €
K0739.3205012X100	C	nemesacél	50	M12	19	129	29	14	6	100	4	12,15 €
K0739.3205016X75	C	nemesacél	50	M16	19	104	29	13	8	75	4	13,11 €
K0739.3205016X100	C	nemesacél	50	M16	19	129	29	13	8	100	4	13,52 €
K0739.3205016X150	C	nemesacél	50	M16	19	179	29	13	8	150	4	14,56 €
K0739.3205016X200	C	nemesacél	50	M16	19	229	29	13	8	200	4	15,76 €
K0739.3206010X50	C	nemesacél	60	M10	22	82	32	14	5	50	7	14,19 €
K0739.3206012X50	C	nemesacél	60	M12	22	82	32	14	6	50	7	14,19 €
K0739.3206012X100	C	nemesacél	60	M12	22	132	32	14	6	100	7	15,27 €
K0739.3206016X75	C	nemesacél	60	M16	22	108	33	13	8	75	7	14,34 €
K0739.3206016X100	C	nemesacél	60	M16	22	133	33	13	8	100	7	14,83 €
K0739.3206016X150	C	nemesacél	60	M16	22	183	33	13	8	150	7	15,74 €
K0739.3206016X200	C	nemesacél	60	M16	22	233	33	13	8	200	7	16,84 €
K0739.3208016X75	C	nemesacél	80	M16	25	110	35	13	8	75	10	23,64 €
K0739.3208016X100	C	nemesacél	80	M16	25	135	35	13	8	100	10	24,63 €
K0739.3208016X125	C	nemesacél	80	M16	25	160	35	13	8	125	10	25,29 €
K0739.3208016X150	C	nemesacél	80	M16	25	185	35	13	8	150	10	25,98 €
K0739.3208016X175	C	nemesacél	80	M16	25	210	35	13	8	175	10	26,97 €
K0739.3208020X75	C	nemesacél	80	M20	25	113	38	17	10	75	10	25,91 €
K0739.3208020X200	C	nemesacél	80	M20	25	238	38	17	10	200	10	31,69 €
K0739.3210020X150	C	nemesacél	100	M20	30	193	43	17	10	150	15	33,16 €
K0739.3212020X100	C	nemesacél	120	M20	32	143	43	17	10	100	30	43,76 €
K0739.3212020X150	C	nemesacél	120	M20	32	194	44	17	10	150	30	45,55 €
K0739.3212020X200	C	nemesacél	120	M20	32	244	44	17	10	200	30	47,82 €
K0739.3212024X100	C	nemesacél	120	M24	32	145	45	20	10	100	30	47,45 €
K0739.3212024X150	C	nemesacél	120	M24	32	195	45	20	10	150	30	50,63 €
K0739.3212024X200	C	nemesacél	120	M24	32	245	45	20	10	200	30	53,27 €
K0739.3212030X100	C	nemesacél	120	M30	32	147	47	26	10	100	30	52,10 €
K0739.3212030X150	C	nemesacél	120	M30	32	197	47	26	10	150	30	57,14 €
K0739.3212030X200	C	nemesacél	120	M30	32	247	47	26	10	200	30	61,50 €
