        Kattanózárak, nemesacél, fogantyúval, lehajtható, A alak

Termékleírás / Termékillusztrációk

LeírásAnyag:

1.4401 nemesacél.

Kivitel:köszörült és polírozott vagy mattra homokfúvott.További információk:A süllyesztett fogantyúnak köszönhetően ezeket a kattanózárakat ajtókba, csapóajtókba és burkolatokba történő süllyesztett beépítésre tervezték.
Különböző vastagságú ajtólapokhoz két különböző méretben kaphatók. Még nagyobb biztonság a zárható változatok révén. A zár egykulcsos rendszerű, tehát mindegyik zár ugyanazzal a kulccsal nyitható.
Az előfeszített fogantyú megakadályozza a zörgést.

Max. nyomaték a csavarok meghúzásához: 2,4 Nm.

A alak: zárható
B alak: nem zárhatóMűködési mód:A fogantyú húzásával a záróelem nyitott helyzetbe kerül, és az ajtó kinyitható. A reteszelés az ajtó benyomásával automatikusan biztosított. A záróelem hátulról is működtethető.Használat:- autóipar
- gépgyártás
- csónak
- és hajógyártás
- lakóautók és lakókocsik
- orvosi technikaSzerelés:1. A vázlat szerint készítse el a kivágást.
2. Szerelje fel a szerelőkonzolt.

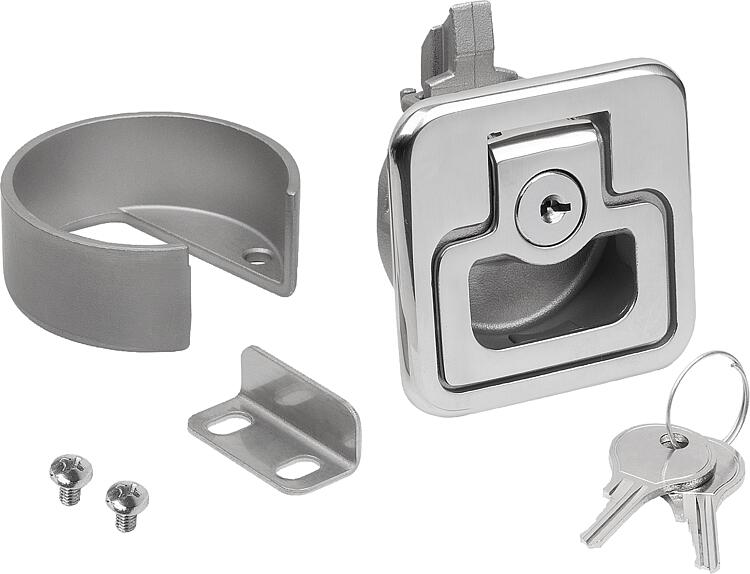

3. A rögzítést hátulról, szerelőelemek segítségével végezze.Szállítási terjedelemA szállítási terjedelem tartalmazza a tartót, valamint a megfelelő csavarokat (M4) és a szerelőkonzolt.
A zárható kattanózárakat 2 kulccsal szállítjuk.
A szerelőkonzol csavarjai (M5) nem részei a szállítási terjedelemnek. Rajzi hivatkozás:

1) Ajtólap
2) Keret
3) Fogantyú
4) Szerelőkonzol
5) Tartó magassága (lásd a H7 táblázatot)
6) Kivágás

Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K1850_A Kattanózárak, nemesacél, fogantyúval, lehajtható, A alak

369 kB

Rajzok

Termékválasztás/szűrés

Rendelési szám	Alak	Alaktípus	Alaptest felülete	A	B	B1	B2	D	D1	D2	H	H1	H2	H3	H4	H5	H6	H7	Ár
K1850.1102356044	A	lezárható	polírozott	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	23	74,01 €
K1850.1112356044	A	lezárható	polírozott	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	12,5	74,01 €
K1850.1102356055	A	lezárható	matt szórt	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	23	74,01 €
K1850.1112356055	A	lezárható	matt szórt	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	12,5	74,01 €

Rendelési szám	L	L1	L2	L3	F=rögzítőerő (N)	Húzóerő F1 N	Hőmérséklet- tartomány °C	S=ajtószárny vastagsága mm-ben	Csavarok	Ár
K1850.1102356044	41	5,6	11	8,6	850	100	-	2-12	M4x6	74,01 €
K1850.1112356044	41	5,6	11	8,6	850	100	-	12-22	M4x20	74,01 €
K1850.1102356055	41	5,6	11	8,6	850	100	-	2-12	M4x6	74,01 €
K1850.1112356055	41	5,6	11	8,6	850	100	-	12-22	M4x20	74,01 €
