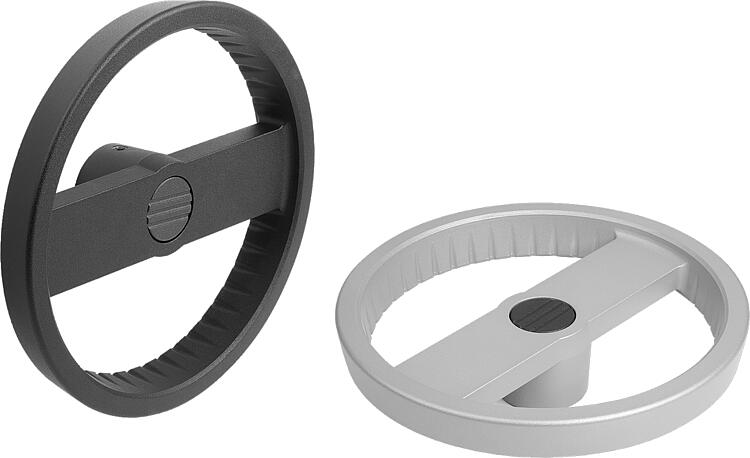

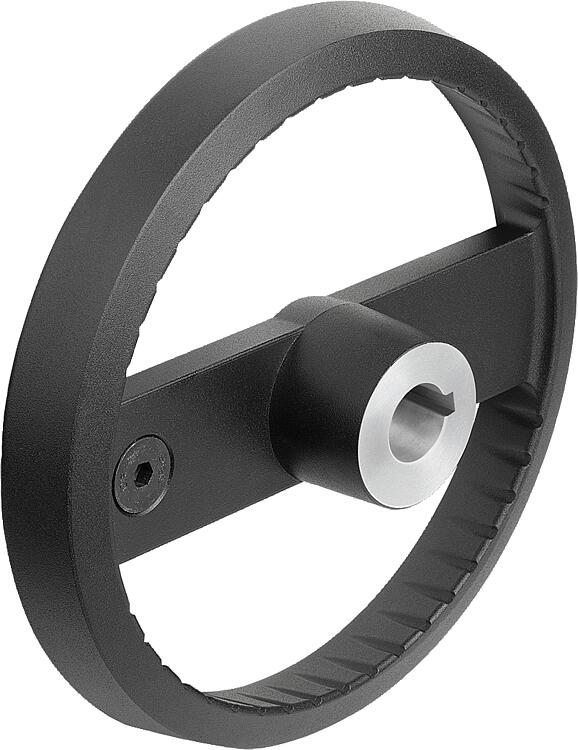

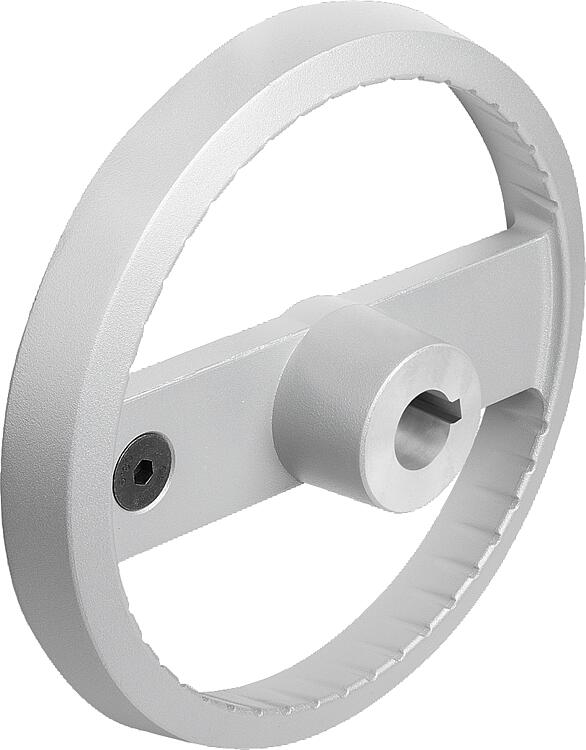

K1523_C2 küllős alumínium kézikerék markolat nélkül, C alak, illesztő... |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásAnyag:Alumínium kézikerék.
Termoplaszt, fekete agyburkolat.
Fekete ISO 4027 acél hernyócsavar 45 H szilárdsági osztály.Kivitel:Porszórt fekete vagy ezüst.További információk:A forgkoszorú kör- és síkpontossága ≤ 0,4 mm.Szerelés:Az agy burkolata mellékelve.

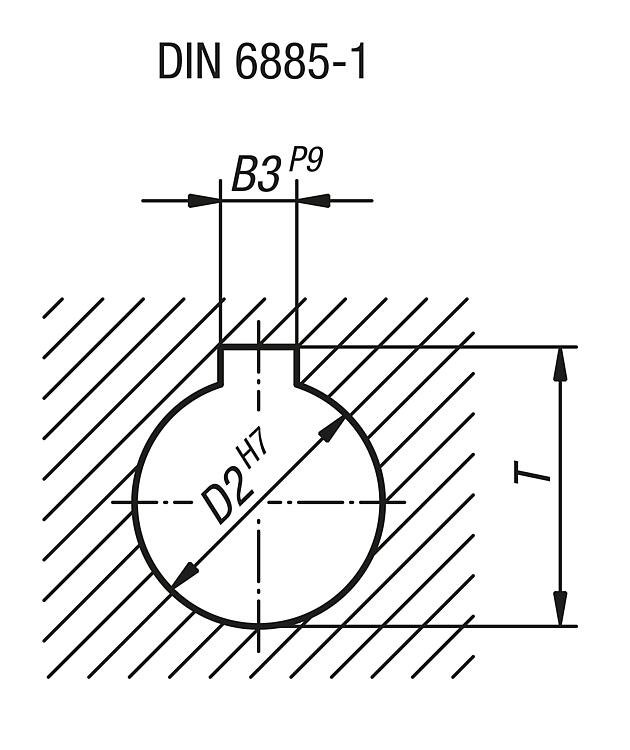

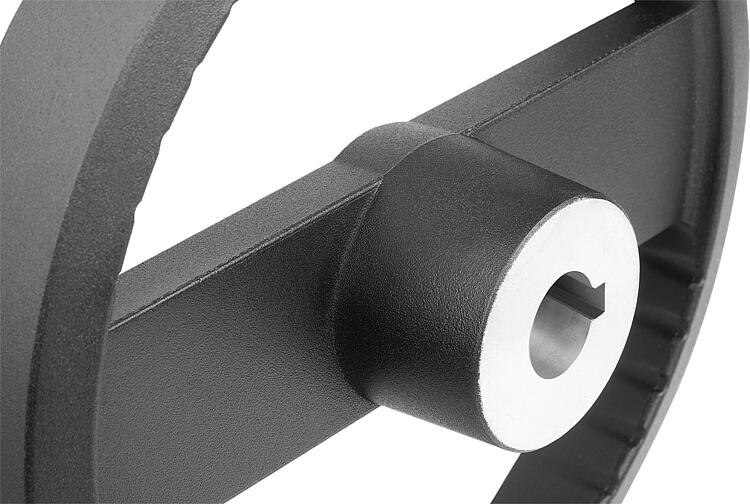

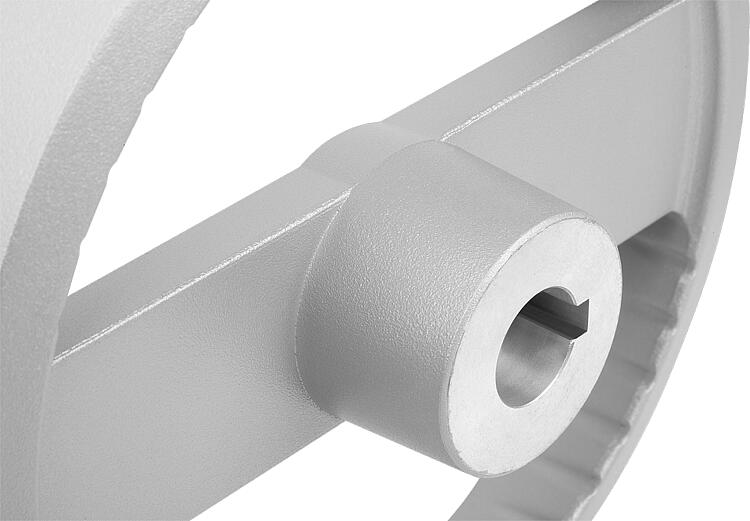

A kézikerekek axiálisan a tengelyre rögzíthetők keresztcsapolással vagy DIN 6912-es hengeresfejű csavarral és K0173 alátéttel, reteszkötéssel.
A keresztfuratú változatoknál az ISO 4027 becsavarható hernyócsavarral rögzítjük.Tartozékok:K0173 Rögzítő korongok.

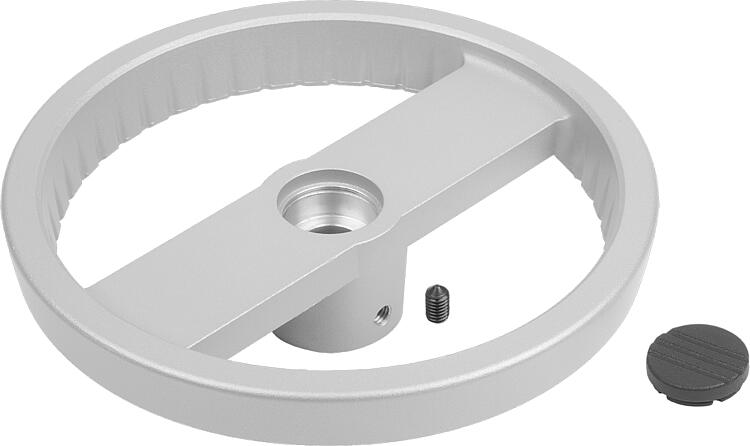

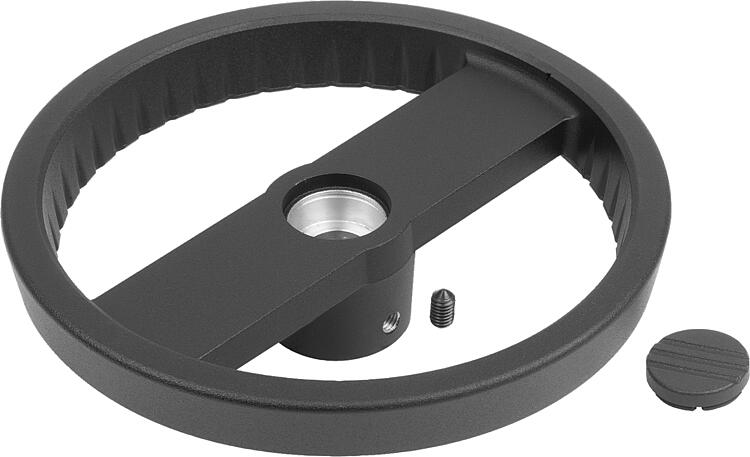

K1160 Hengeresfejű belső hatszög kulcsnyílású csavarok, alacsony fej, DIN 6912.Szállítási terjedelemAlumínium kézikerék.
Agyburkolat.
ISO 4027 menetes stift (keresztfuratú kivitelek).Rajzi hivatkozás:1) A keresztfurat helyzete 90°-kal eltolva helyezkedik el a reteszhoronyhoz képest LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|

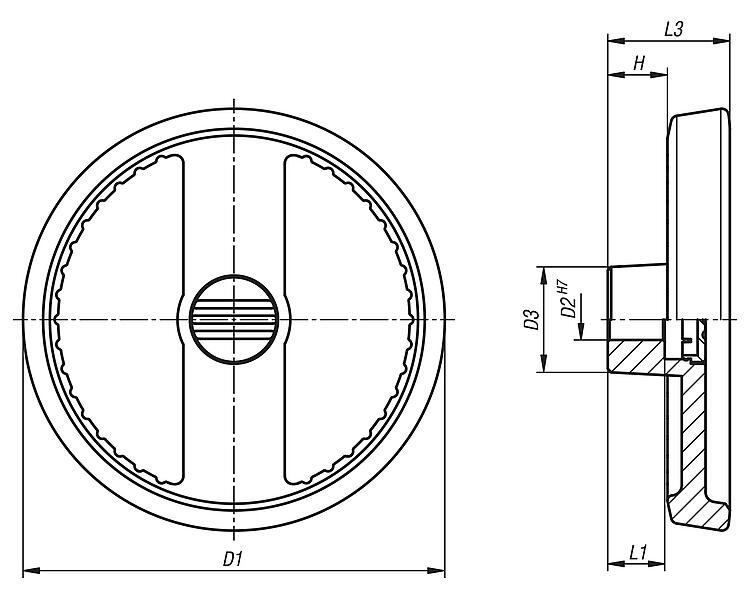

| Rendelési szám | Alaptest
színe | Alak | Alaktípus | D1
| D2 | D3 | L1 | L3 | H | B3
| T
| CAD | Tartoz. | Ár | Rendelés |
|---|
| K1523.12512104 | fekete | C | illesztő furat horonnyal | 125 | 12 | 31 | 18 | 36 | 17,6 | 4 | 13,8 |  | | 17,62 € | | | K1523.12514105 | fekete | C | illesztő furat horonnyal | 125 | 14 | 31 | 18 | 36 | 17,6 | 5 | 16,3 | | | 17,62 € | | | K1523.16014105 | fekete | C | illesztő furat horonnyal | 160 | 14 | 36 | 20 | 40 | 19,4 | 5 | 16,3 | | | 20,93 € | | | K1523.16016105 | fekete | C | illesztő furat horonnyal | 160 | 16 | 36 | 20 | 40 | 19,4 | 5 | 18,3 | | | 20,93 € | | | K1523.12512204 | ezüst | C | illesztő furat horonnyal | 125 | 12 | 31 | 18 | 36 | 17,6 | 4 | 13,8 | | | 17,62 € | | | K1523.12514205 | ezüst | C | illesztő furat horonnyal | 125 | 14 | 31 | 18 | 36 | 17,6 | 5 | 16,3 | | | 17,62 € | | | K1523.16014205 | ezüst | C | illesztő furat horonnyal | 160 | 14 | 36 | 20 | 40 | 19,4 | 5 | 16,3 | | | 20,93 € | | | K1523.16016205 | ezüst | C | illesztő furat horonnyal | 160 | 16 | 36 | 20 | 40 | 19,4 | 5 | 18,3 | | | 20,93 € | |
