    - Tömör alumínium kézikerekek hengeres markolattal forgatható

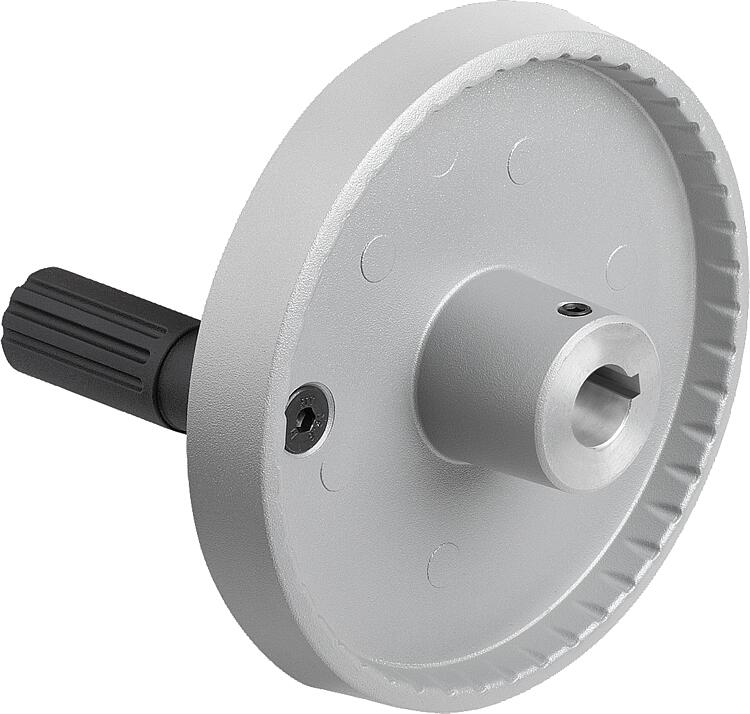

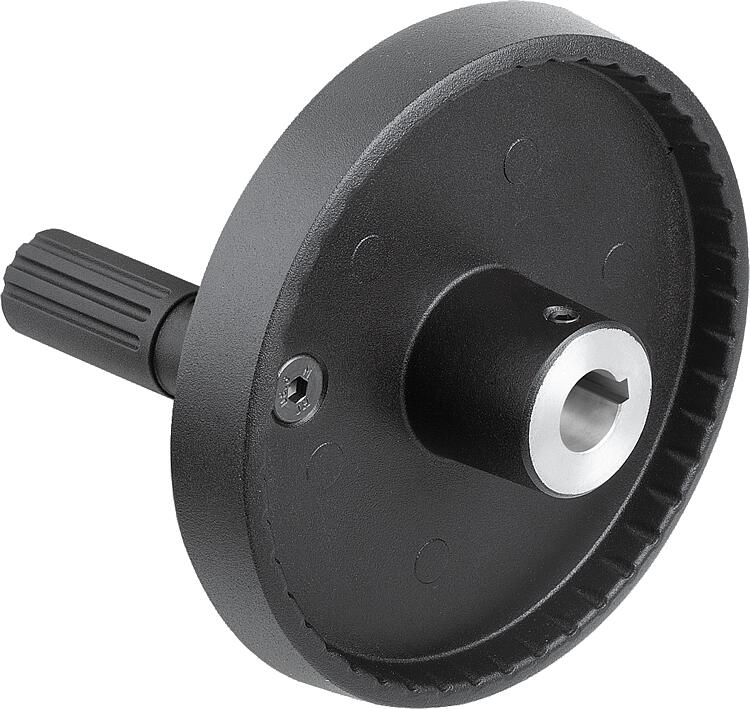

      - Tömör alumínium kézikerekek hengeres markolattal forgatható, B alak, illesztő furattal, reteszhoronnyal és keresztfurattal

Termékleírás / Termékillusztrációk

LeírásAnyag:Alumínium kézikerék.
Termoplaszt, fekete hengeres markolat és agyburkolat.
Barnított acél hengeresmarkolat-tengely.
Fekete ISO 4027 acél hernyócsavar 45 H szilárdsági osztály.Kivitel:Porszórt fekete vagy ezüst.További információk:A forgkoszorú kör- és síkpontossága ≤ 0,4 mm.Szerelés:Az agy burkolata és a forgatható hengeres markolatok mellékelve. Szereléshez a markolat tengelyét a befogófuratba kell becsavarni.
A kézikerekek axiálisan a tengelyre rögzíthetők keresztcsapolással vagy DIN 6912-es hengeresfejű csavarral és K0173 alátéttel, reteszkötéssel.
A keresztfuratú változatoknál az ISO 4027 becsavarható hernyócsavarral rögzítjük.Tartozékok:K0173 Rögzítő korongok.
K1160 Hengeresfejű belső hatszög kulcsnyílású csavarok, alacsony fej, DIN 6912.Szállítási terjedelemAlumínium kézikerék.
Agyburkolat.
Forgatható hengeres markolat.
ISO 4027 menetes stift (keresztfuratú kivitelek).Rajzi hivatkozás:

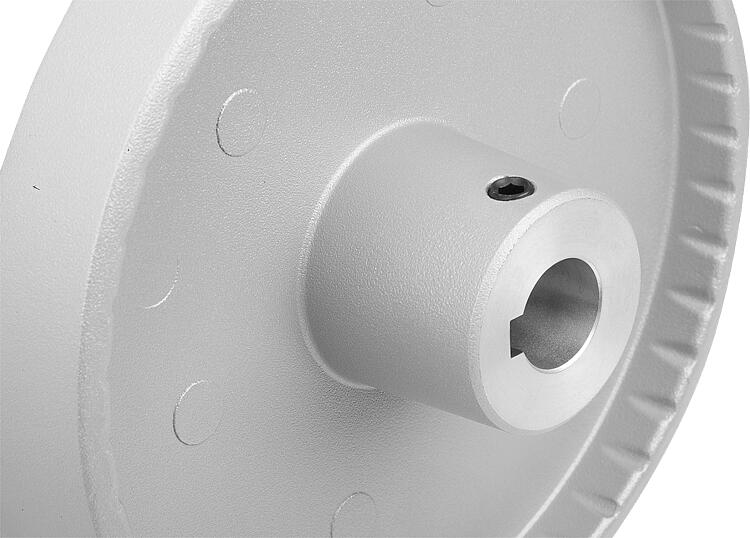

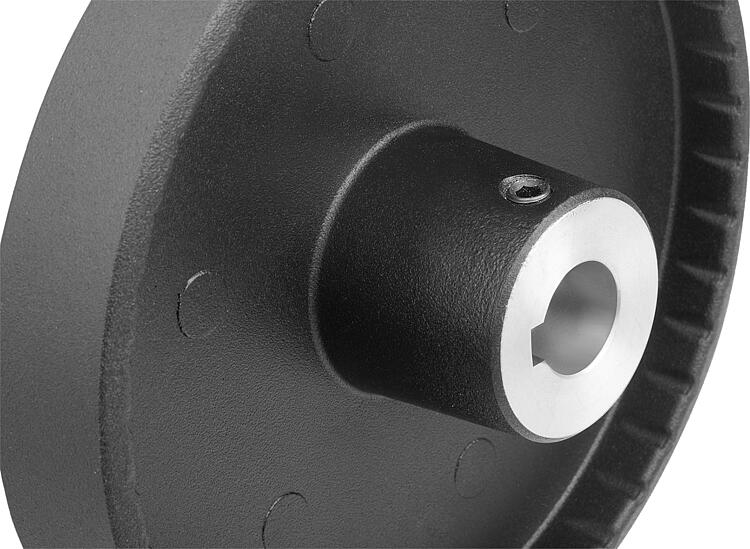

1) A keresztfurat helyzete 90°-kal eltolva helyezkedik el a reteszhoronyhoz képest

Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K1521_B Tömör alumínium kézikerekek hengeres markolattal forgatható, B alak, illesztő furattal, reteszhoronnyal és keresztfurattal

1 MB

Rajzok

Termékválasztás/szűrés

Rendelési szám	Alaptest színe	Alak	Alaktípus	A	D1	D2	D3	D4	L1	L3	H	H2	D7	B3	T	L	L2	D5	Ár
K1521.080101036	fekete	B	illesztő furat horonnyal, keresztfurattal	27	80	10	26	13,9	16	29	16,6	5,5	M6	3	11,4	68	39	M4	17,59 €
K1521.080121046	fekete	B	illesztő furat horonnyal, keresztfurattal	27	80	12	26	13,9	16	29	16,6	6,5	M6	4	13,8	68	39	M4	17,59 €
K1521.100101036	fekete	B	illesztő furat horonnyal, keresztfurattal	33	100	10	28	16	17	33	17,5	5,5	M6	3	11,4	81	48	M5	19,60 €
K1521.100121046	fekete	B	illesztő furat horonnyal, keresztfurattal	33	100	12	28	16	17	33	17,5	6,5	M6	4	13,8	81	48	M5	19,60 €
K1521.125121046	fekete	B	illesztő furat horonnyal, keresztfurattal	42	125	12	31	19,9	18	36	18,3	6,5	M6	4	13,8	96	60	M6	22,57 €
K1521.125141056	fekete	B	illesztő furat horonnyal, keresztfurattal	42	125	14	31	19,9	18	36	18,3	6,5	M6	5	16,3	96	60	M6	22,57 €
K1521.080102036	ezüst	B	illesztő furat horonnyal, keresztfurattal	27	80	10	26	13,9	16	29	16,6	5,5	M6	3	11,4	68	39	M4	17,59 €
K1521.080122046	ezüst	B	illesztő furat horonnyal, keresztfurattal	27	80	12	26	13,9	16	29	16,6	6,5	M6	4	13,8	68	39	M4	17,59 €
K1521.100102036	ezüst	B	illesztő furat horonnyal, keresztfurattal	33	100	10	28	16	17	33	17,5	5,5	M6	3	11,4	81	48	M5	19,60 €
K1521.100122046	ezüst	B	illesztő furat horonnyal, keresztfurattal	33	100	12	28	16	17	33	17,5	6,5	M6	4	13,8	81	48	M5	19,60 €
K1521.125122046	ezüst	B	illesztő furat horonnyal, keresztfurattal	42	125	12	31	19,9	18	36	18,3	6,5	M6	4	13,8	96	60	M6	22,57 €
K1521.125142056	ezüst	B	illesztő furat horonnyal, keresztfurattal	42	125	14	31	19,9	18	36	18,3	6,5	M6	5	16,3	96	60	M6	22,57 €
