K2256_ESForgó szorítócsapok, nemesacél, nagy teherbírású kivitel forgó... |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|

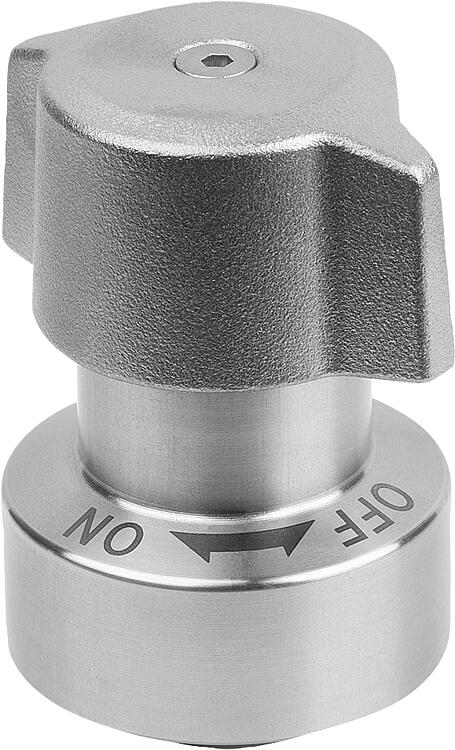

LeírásTermékleírás:A forgó-szorító reteszek a készülékek vagy fedelek gyors és egyszerű cseréjére és zárásra szolgálnak.
A szerszám nélküli szorítás lerövidíti a szerelési időt.Anyag:Ház, nemesacél.
Forgatógomb, termoplasztikus műanyag PA (poliamid) vagy nemesacél forgógombbal.Kivitel:Ház, fényes.
Forgatófej, PA, üvegszál erősítésű, fekete.

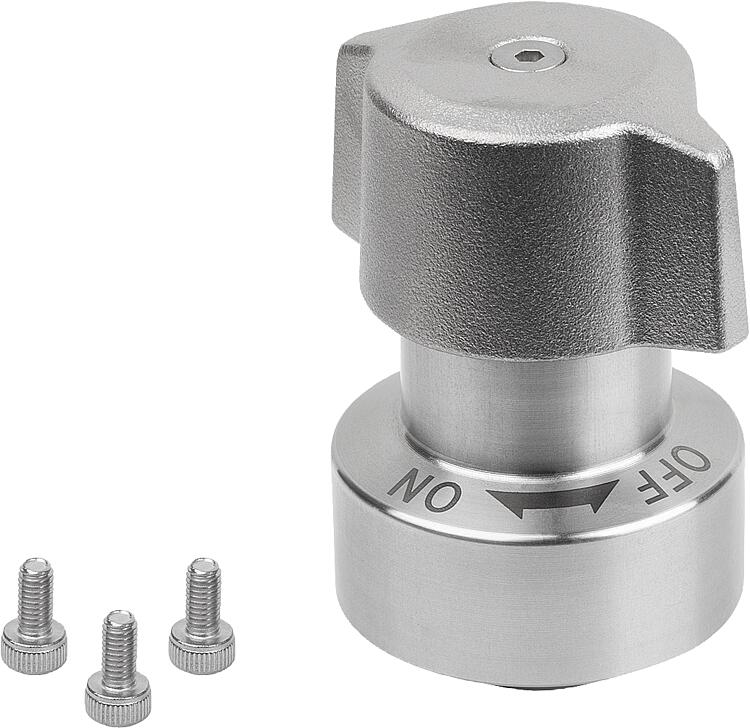

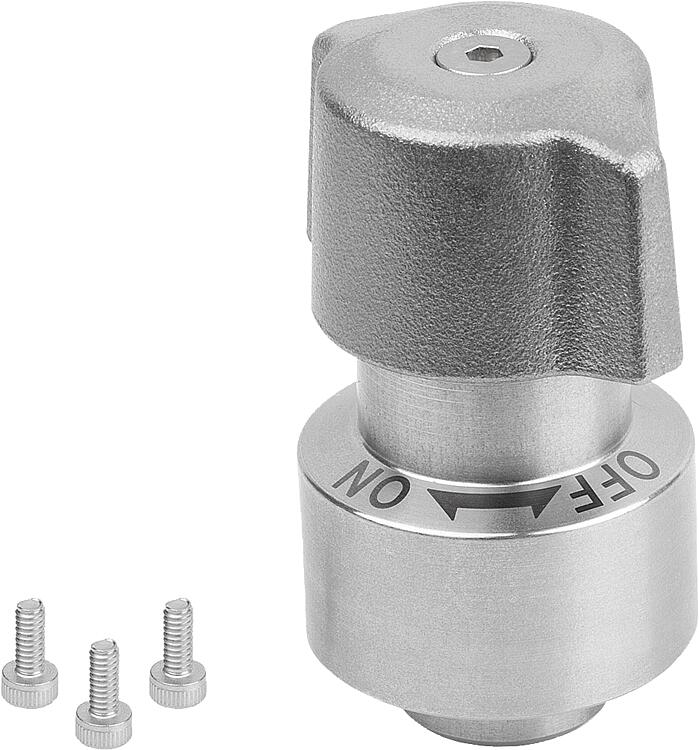

Forgatófej, nemesacél, fémtiszta.További információk:M2-es vagy M3-as nemesacél rögzítőcsavarok mellékelve.
A lemezvastagság a különböző szorítócsapoktól függően változik (K2257).
1. szerelési lehetőség A alakú szorítócsappal 6 mm lemezvastagsághoz vagy B alakú szorítócsappal 9 mm lemezvastagsághoz.
2. szerelési lehetőség A alakú szorítócsappal > 6 - 20 mm lemezvastagsághoz vagy B alakú szorítócsappal > 9 - 20 mm lemezvastagsághoz.
A szorítócsapokat külön kell megrendelni.

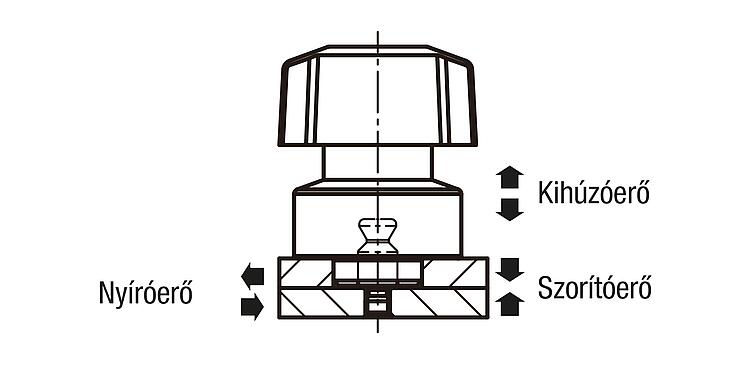

A szorítóerő túllépése esetében a lemezek között több, mint 0,1 mm széles hézag keletkezik.Működési mód:Ellenőrizze, hogy a forgófej "OFF" állásban van-e.

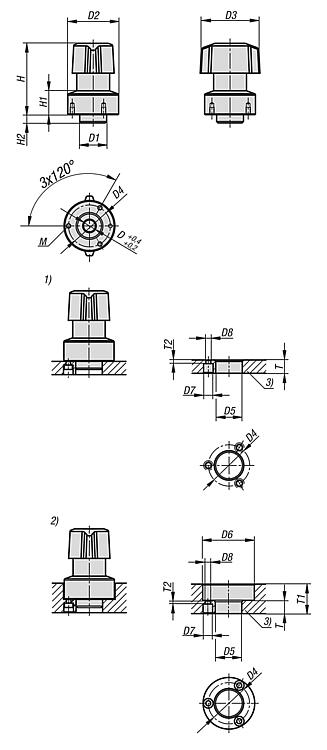

Helyezze a forgó szorítócsapot a szorítócsap fölé, és forgassa a forgófejet "ON" állásba.Tartozékok:Szorítócsapok, nemesacél, forgó szorítócsapokhoz K2257.Rajzi hivatkozás:1) 1. szerelési lehetőség
2) 2. szerelési lehetőség
3) lemez LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
| Rendelési szám | Komponens
anyaga | D
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | H | H1 | H2 | M | T | T1 | T2 | Szorítóerő
N | Kihúzóerő F
kN | Rögzítőerő
N | Hőállóság
| CAD | Tartoz. | Ár | Rendelés |
|---|
| K2256.114 | nemesacél A2 | 6 | 14 | 25 | 30 | 21 | 14 | 26 | 4,4 | 2,4 | 40 | 14,7 | 5,5 | M02X4 | 6/9 | 6-20/9-20 | 2,5 | 150 | 1,8 | 450 | ≤130 °C |  | | 76,90 € | | | K2256.118 | nemesacél A2 | 8 | 18 | 34 | 40 | 28 | 18 | 35 | 6,5 | 3,4 | 48 | 16 | 5,5 | M3x5 | 6/9 | 6-20/9-20 | 2,5 | 250 | 2,4 | 750 | ≤180 °C | | | 92,58 € | |
