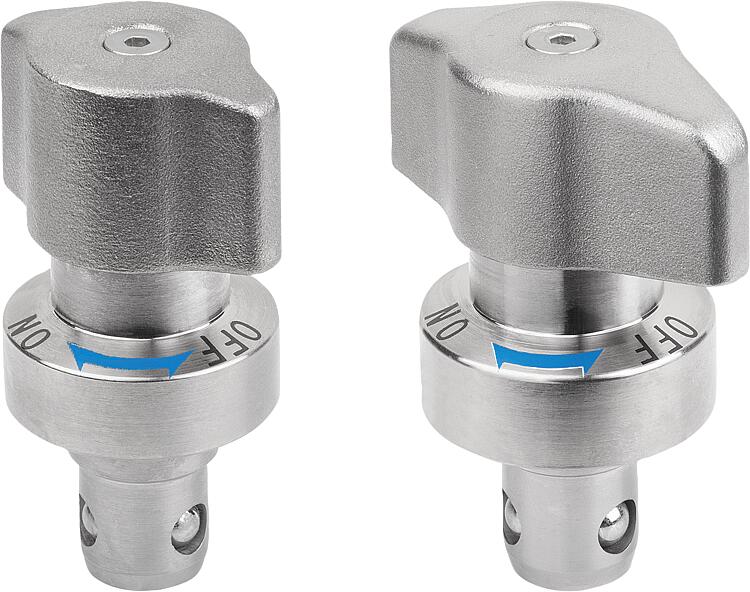

Golyós rögzítőcsapok, acél, nagy teherbírású kivitel forgó működtetéssel és nemesacél forgófejjel
Termékleírás / Termékillusztrációk
LeírásAnyag:Ház és csap, acél. Forgófej, nemesacél.Kivitel:Ház és csap nikkelezett. Forgófej, fémtiszta.További információk:M2-es vagy M3-as nemesacél rögzítőcsavarok mellékelve. 1. szerelési lehetőség 6 mm-es lemezvastagsághoz. 2. szerelési lehetőség > 6 - 20 mm közötti lemezvastagsághoz.

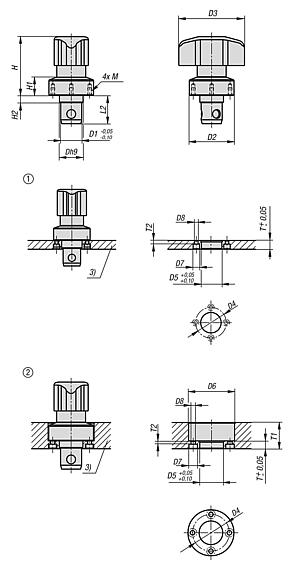

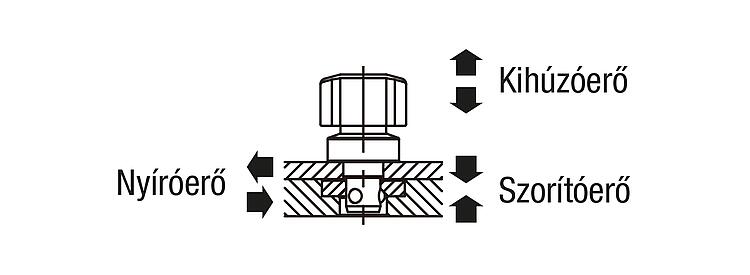

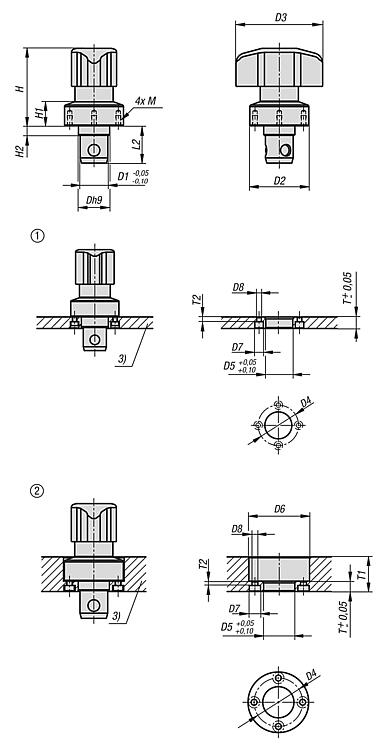

A szorítóerő túllépése esetében a lemezek között több, mint 0,1 mm széles hézag keletkezik.Működési mód:Ellenőrizze, hogy a forgófej "OFF" állásban van-e. Helyezze a golyós rögzítőcsapot a felfogó perselybe és forgassa a forgófejet "ON" állásba. A befogás befejeztével kattanó hang hallható.Tartozékok:Felfogó persely, acél, golyós rögzítőcsapokhoz K2259.Rajzi hivatkozás:
1) 1. szerelési lehetőség 2) 2. szerelési lehetőség 3) lemez
Jellemzők:
