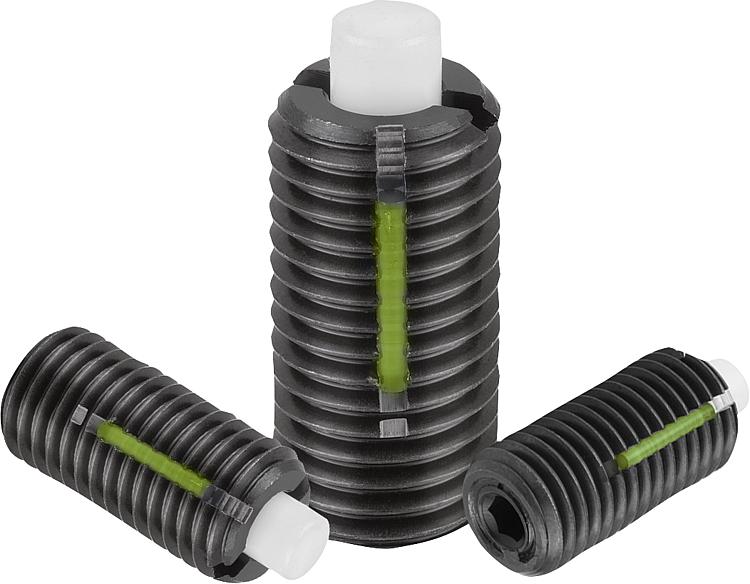

K1373Rugós belső hatszög kulcsnyílású nyomótagok POM nyomócsappal,... |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásAnyag:Hüvely, acél, 5.8 szilárdsági osztály.
Nyomócsap, POM
Rugó, rugóacél, D oszt.

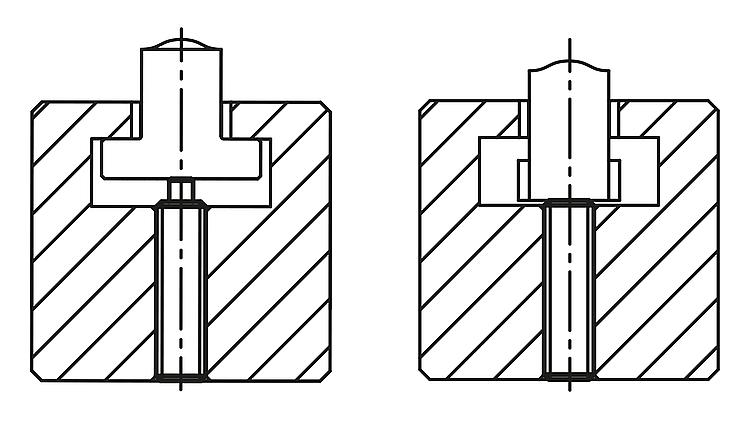

Menetbiztosító, nejlon.Kivitel:Barnított.További információk:Ezt a nyomótagot elsősorban ejektorként és rugós ütközőként használják a szerszámgyártásban.

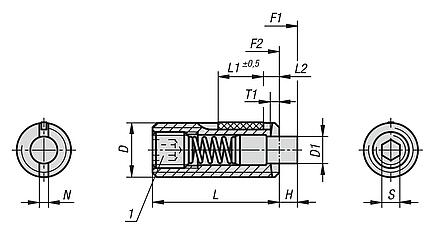

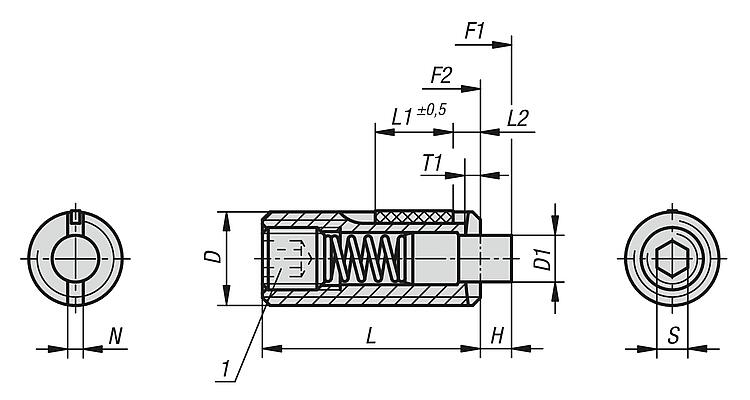

A nyomócsap tengelyirányban mozgatható.Rajzi hivatkozás:L2 = kb. két csavarmenet
1) Ragasztott hernyócsavar LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
Rendelési szám
| D | D1 | H | L | L1 | T1 | N | S | Rugóerő,
kezdeti
F1 kb. N | Rugóerő,
végső
F2 kb. N | Becsavarási-
forgatónyomaték
kb. Nm | Lazítási nyomaték

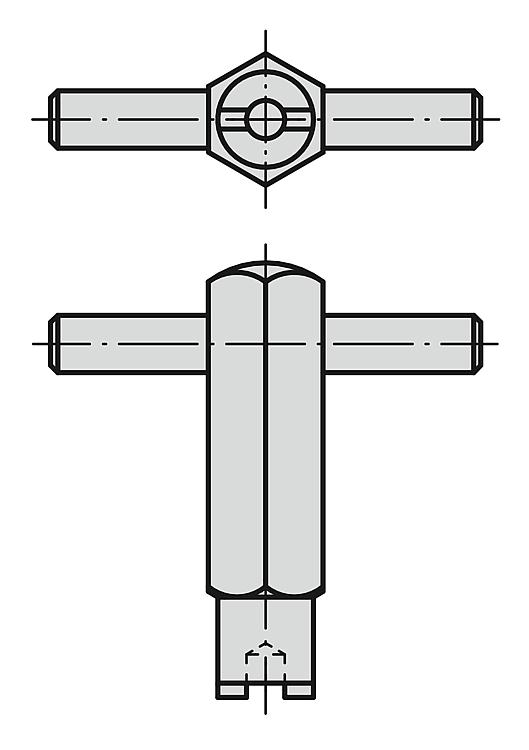

kb. Nm | Szerelőkulcs
Rendelési száma | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1373.05 | M5 | 2,4 | 2,3 | 18 | 7 | 0,8 | 0,8 | 1,5 | 6 | 20 | 0,12 | 0,08 | K0317.905 |  | | 2,76 € | | | K1373.06 | M6 | 2,7 | 2,5 | 20 | 7 | 1 | 1 | 2 | 7 | 20 | 0,45 | 0,22 | K0317.906 | | | 2,86 € | | | K1373.08 | M8 | 3,5 | 3 | 22 | 8 | 1,4 | 1,2 | 2,5 | 9 | 35 | 1,05 | 0,37 | K0317.908 | | | 3,26 € | | | K1373.10 | M10 | 4 | 3 | 22 | 9 | 1,4 | 1,6 | 3 | 9 | 35 | 1,3 | 0,6 | K0317.910 | | | 3,77 € | | | K1373.12 | M12 | 6 | 4 | 28 | 10 | 2 | 2 | 4 | 12 | 55 | 2 | 1,3 | K0317.912 | | | 5,83 € | | | K1373.16 | M16 | 7,5 | 5 | 32 | 14 | 2,5 | 2,5 | 5 | 45 | 100 | 3,9 | 3 | K0317.916 | | | 7,89 € | |
