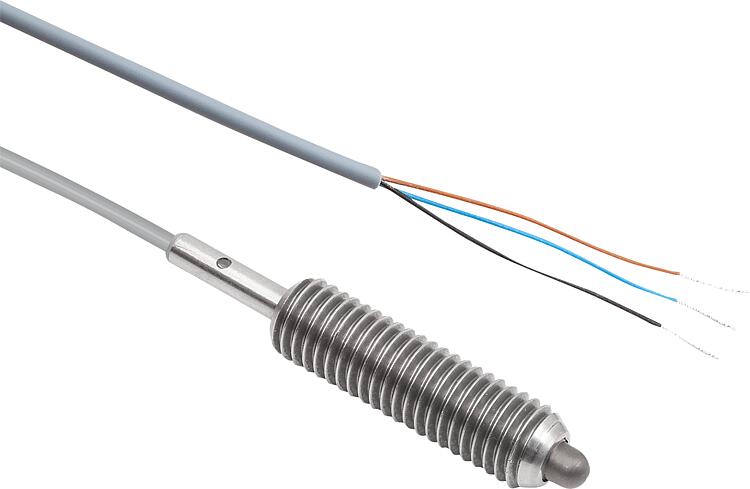

K2281Rugós nyomódarabok állapotérzékelővel, nemesacél |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásTermékleírás:Az állapotérzékelővel rendelkező rugós nyomódarabok, mint reteszelő és pozicionáló elemek, mechanikus funkciójuk mellett a gépelemek kívánt pozícióban való helyzetének lekérdezésére szolgálnak.
Az érzékelő felismeri, hogy a nyomócsap be- vagy kitolt állapotban van-e és lehetővé teszi ennek az állapotinformációnak az elektronikus feldolgozását.
Anyag:Hüvely nemesacél 1.4305.
Nyomócsap nemesacél 1.4034.
Rugó nemesacél 1.4310.
Állapotérzékelő nemesacél 1.4301 Kivitel:fémtiszta. Nyomócsap, edzett.További információk:Az állapotérzékelő H értékű löketnél kapcsol.Műszaki adatok:Induktív érzékelő:
Kimenő kapcsolás: PNP záró (NO) vagy nyitó (NC)
Üzemi feszültség: 10 - 30 V DC
Üzemi áram: <200 mA
Kapcsolási távolság: 0,8 mm
Kapcsolási frekvencia: 2000 Hz
Rövidzárás mentes: igen
Polaritás felcserélése ellen biztosított: igen
Védettségi fokozat: IP 67
Csatlakozó típus: 2 m PVC-kábel
Engedély: CE

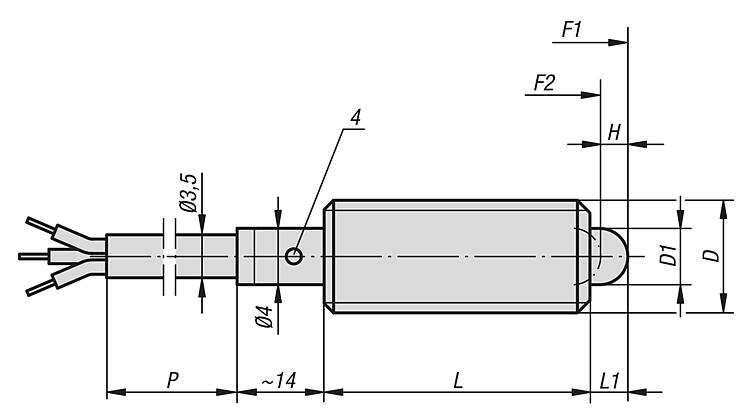

Használat:Az állapotérzékelővel rendelkező rugós nyomódarabok lehetővé teszik az állapottól függő folyamatvezérlést. Így biztosítható, hogy a munkadarab vagy mozgó alkatrész a kívánt helyen tartózkodjon.Hőmérséklet-tartomány:Hőmérsékleti tartomány: -25° C ... +70°CSzerelés:Az ellenanyával történő rögzítés esetén 6 Nm-es meghúzási nyomaték javasolt.Biztonság:Az állapotérzékelővel rendelkező rugós nyomódarabok nem alkalmasak személyek biztosítására.Rajzi hivatkozás:4) LED-es kijelző

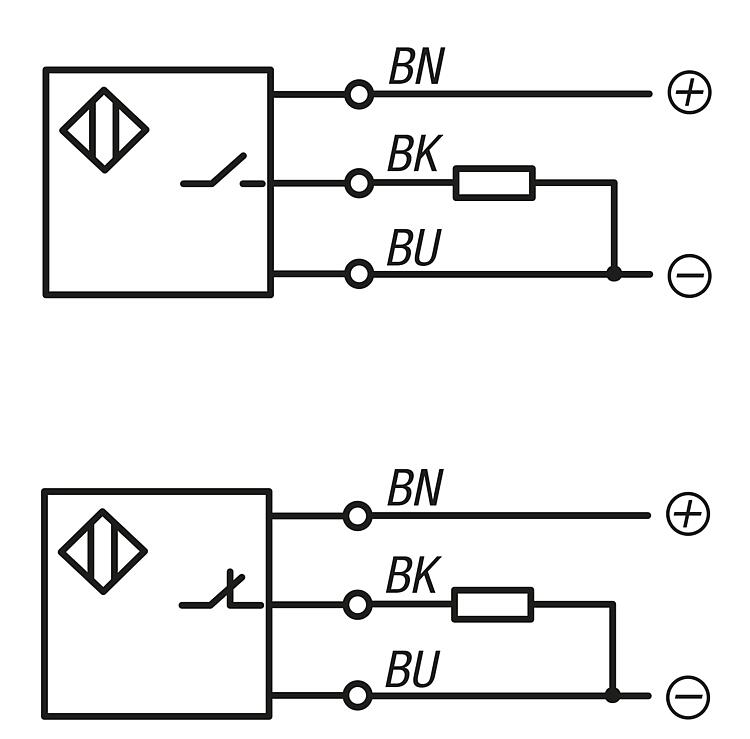

BN = barna
BK = fekete
BU = kék

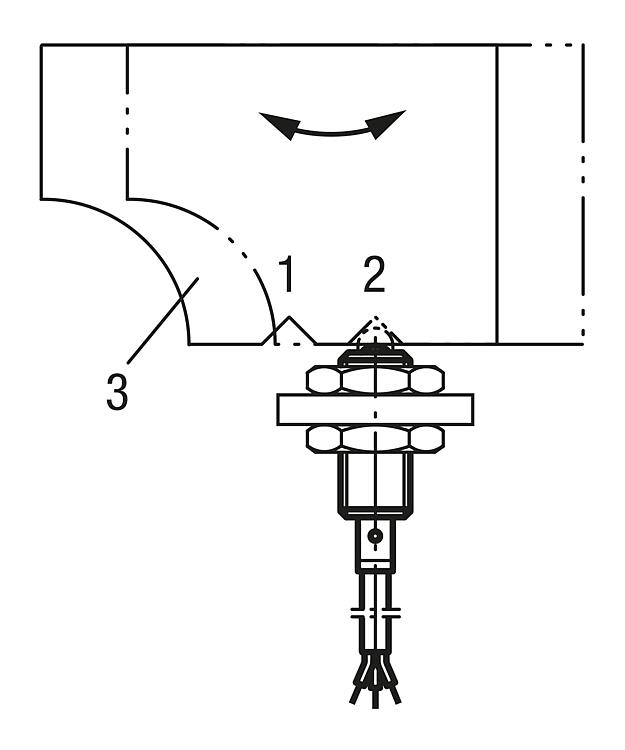

Helyzet-lekérdezés alkalmazási példa:
1. helyzet: tolózár reteszelve
2. helyzet: tolózár kireteszelve
3) Tolózár LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
Rendelési szám
| Kivitel 2 | D | D1 | H | L | L1 | Rugóerő,
kezdeti
F1 kb. N | Rugóerő,
végső
F2 kb. N | P=kábelhossz | CAD | Tartoz. | Ár | Rendelés |
|---|
| K2281.5061 | nyitó | M6 | 2,7 | 2 | 27 | 3 | 7 | 20 | 2000 |  | | 56,08 € | | | K2281.5062 | záró | M6 | 2,7 | 2 | 27 | 3 | 7 | 20 | 2000 | | | 56,08 € | | | K2281.5081 | nyitó | M8 | 4 | 2 | 29 | 3 | 15 | 30 | 2000 | | | 56,68 € | | | K2281.5082 | záró | M8 | 4 | 2 | 29 | 3 | 15 | 30 | 2000 | | | 56,68 € | | | K2281.5101 | nyitó | M10 | 4,5 | 3 | 36 | 4 | 20 | 38 | 2000 | | | 59,55 € | | | K2281.5102 | záró | M10 | 4,5 | 3 | 36 | 4 | 20 | 38 | 2000 | | | 59,55 € | |
