K0024Spirális excentercsavarok |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|

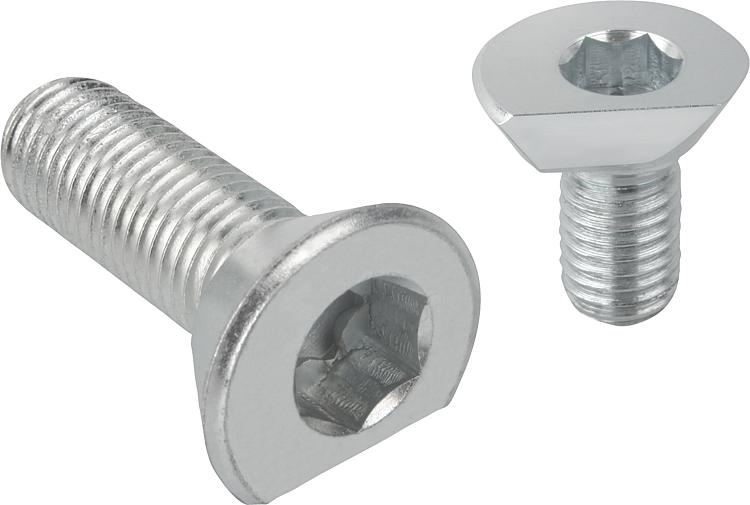

LeírásAnyag:Acél.Kivitel:Betétedzésű (56 ±1 HRC) és kékre horganyzott.

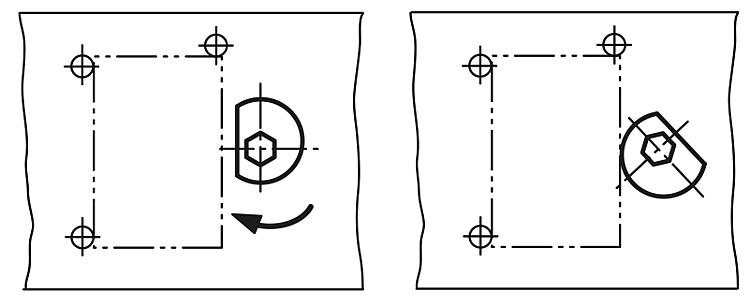

8.8 szilárdsági osztály.További információk:Stabil és kompakt spirális excentercsavarok, amelyek a leszorító hatás révén a legkülönbözőbb formájú munkadarabok befogását teszik lehetővé.Szerelés:Készítsen el egy vagy több menetes furatot a javasolt X, ill. Z távolságban a munkadarabtól. Csavarja a szorítócsavart a szükséges magasságba, majd állítsa a lapos oldalával a munkadarabhoz. Helyezze be a munkadarabot, majd húzza meg a szorítócsavart a belső kulcsnyílás révén. A befogás körülbelül 1/3 fordulattal valósítható meg. A menetes furat rendszeres kenést igényel.

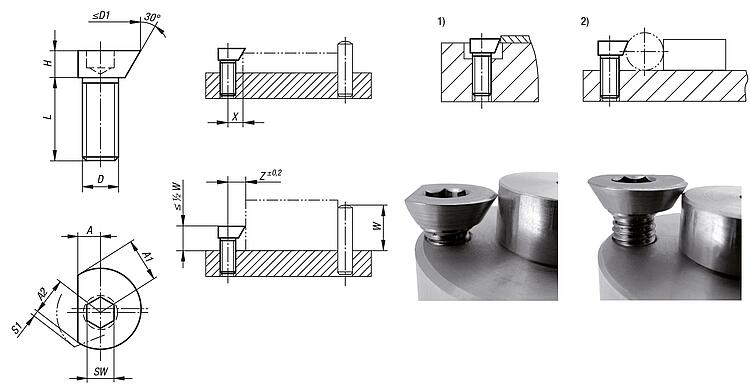

A befogás során végzett forgó mozgást mindig az ütközők irányába kel végezni, hogy meg lehessen akadályozni a munkadarab elfordulását az ütközőktől.Egyedi igényre:Spirális excentercsavarok balos menettel.Rajzi hivatkozás:1) Vékony lemezek befogása
2) Kör keresztmetszetű elemek befogása LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
| Rendelési szám | A | A1 | A2 | D
| D1
max. | H | L | SW | S1
(szorítási út) | X | Z | Szorítóerő
kN | Meghúzási
nyomaték
max. Nm | CAD | Tartoz. | Ár | Rendelés |
|---|
| K0024.0408 | 3 | 4,6 | 4 | M4 | 9,2 | 3 | 8 | 2,5 | 0,6 | 3,5 | 4,2 | 0,09 | 1,5 |  | | 15,57 € | | | K0024.0510 | 3,5 | 5,7 | 5 | M5 | 11,4 | 4 | 10 | 3 | 0,7 | 4,2 | 5,2 | 0,1 | 2 | | | 16,00 € | | | K0024.0612 | 4,5 | 7,1 | 6,1 | M6 | 14,2 | 5 | 12 | 4 | 1 | 5,4 | 6,4 | 0,3 | 4,5 | | | 16,80 € | | | K0024.0816 | 5,5 | 8,9 | 7,7 | M8 | 18 | 6 | 16 | 5 | 1,2 | 6,6 | 8 | 2,7 | 20 | | | 17,72 € | | | K0024.1020 | 6,5 | 11,1 | 9,4 | M10 | 22,2 | 7 | 20 | 6 | 1,7 | 8,3 | 9,8 | 4 | 30 | | | 18,80 € | | | K0024.1224 | 8 | 13,5 | 11,6 | M12 | 27 | 9 | 24 | 8 | 1,9 | 10,1 | 12 | 5,4 | 44 | | | 19,80 € | |
