Szorító excentercsavarok körmös alátétekkel

vissza

Termékek
- Kezelőelemek | Szabványelemek
  - Szorítóelemek
    - Szorító excenterek / excenteres szorítók
      - Szorító excentercsavarok körmös alátétekkel

Termékleírás / Termékillusztrációk

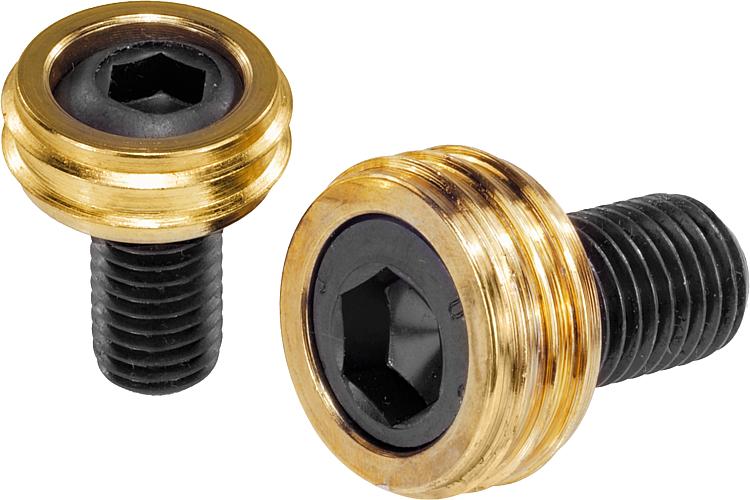

LeírásAnyag:Körmös alátét, betétedzésű acél.
Excentercsavar, nemesíthető acél.Kivitel:Excentercsavar, 10.9 minőségi osztályra nemesített és barnított.
Körmös alátét, edzett és eloxált.További információk:Az edzett körmös alátét nyersdarabok (fűrészelt, öntött és kovácsolt munkadarabok) befogására szolgál.
Nem alkalmas edzett anyagok befogására a megadott forgatónyomatéknál.

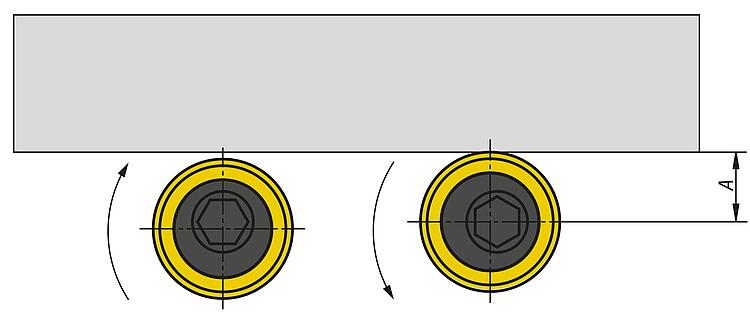

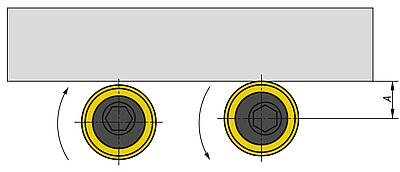

A beszorításhoz az óramutató járásával megegyező forgásirány javasolt. A belső hatszög kulcsnyílású csavarnak a beszorítás után a jobb oldalon kell lennie. (Csavarozza be az excentercsavart az ütközésig, majd egy fordulattal fordítsa vissza.)

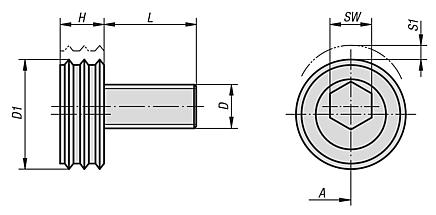

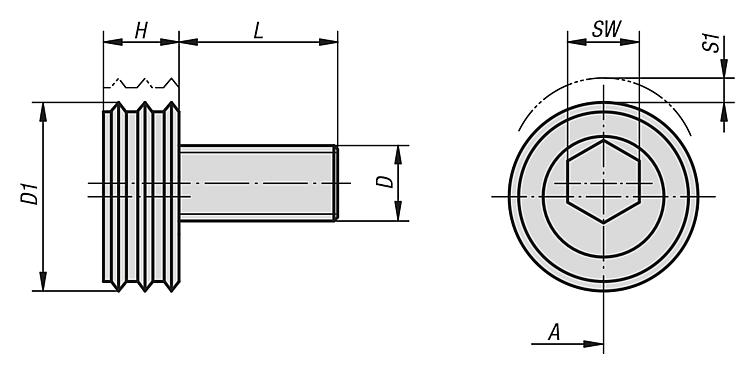

"A" = a munkadarab és menetközép közötti távolság (szorítócsavar).Egyedi igényre:Pótcsavarok szorító excentercsavarokhoz K1969.Szorítóerő:Szorító excentercsavarok körmös alátétekkelMűködési elv:Beszorítás:
1. Csavarja be ütközésig az excenterfejű csavart.
2. Csavarozza vissza egy fordulattal az excenterfejű csavart.
3. Helyezze be a munkadarabot.
4. A munkadarab beszorításához forgassa az excenterfejű csavart az óramutató irányának megfelelően.
(Az excenterfejű csavar belső hatszögének a beszorítás után a jobb oldalon kell lennie.)

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
