Rugós zsanérok, alumínium profil csillapítással, A alak

vissza

Termékek
- Kezelőelemek | Szabványelemek
  - Zsanérok
    - Rugós zsanérok, alumínium profil csillapítással
      - Rugós zsanérok, alumínium profil csillapítással, A alak

Termékleírás / Termékillusztrációk

LeírásAnyag:Alumínium 6082 T5.Kivitel:Alumínium, eloxált, színtelen.További információk:A zsanérok integrált csillapítással rendelkeznek. Ez lehetővé teszi az ajtók és fedelek kíméletes nyitását (A alak) és zárását (B alak). Ezenkívül a zsanérok külön felemelő segéddel rendelkeznek, amely megkönnyíti az ajtók és fedelek nyitását.
A zsanérok vízszintes és függőleges használatra alkalmasak.

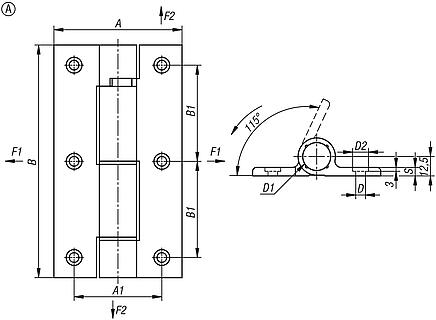

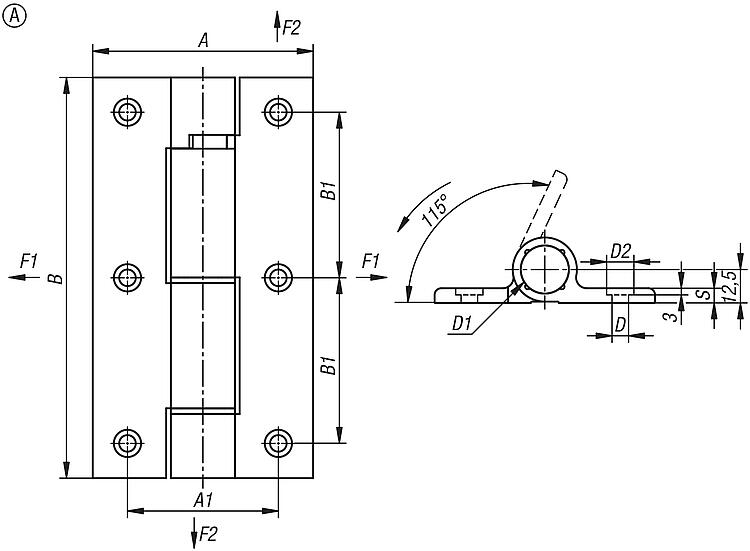

A csillapító hatásának irányát a rajzon látható nyíl mutatja.
A nyílásszög 115° fokra korlátozott a csillapító rendszer védelme érdekében.

Ne alkalmazzon erőt az ajtók vagy a fedelek nyitásához vagy zárásához, mert az megrongálhatja a csillapítót.
Forgatónyomaték csillapítás 1,7 és 2,5 Nm között.
A rugó forgatónyomatéka az elemtől függően változik:
A nyitó rugó forgatónyomatéka a K2330.8215000 esetében: M(180°) : 2,70 Nm / M(65°) : 3,69 Nm.
A nyitórugó forgatónyomatéka a K2330.8215001 esetében: M(180°) : 1,45 Nm / M(65°) : 2,29 Nm.
A zárórugó forgatónyomatéka a K2330.8215010 esetében: M(0°) : 2,68 Nm / M(115°) : 3,65 Nm.
A zárórugó forgatónyomatéka a K2330.8215011 esetében: M(0°) : 1,45 Nm / M(115°) : 2,28 Nm.Hőmérséklet-tartomány:0 °C - +40 °C között.Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K2330_A Rugós zsanérok, alumínium profil csillapítással, A alak

138 kB

Rajzok

Termékválasztás/szűrés

Rendelési szám	Kivitel 1	Kivitel 2	Alak	Alaktípus	A	A1	B	B1	D	D1	F1 N	F2 N	S	CAD	Tartoz.	Ár	Rendelés
K2330.8215000	rugó, nyitó	vízszintes használat	A	soft opening	82,5	56,5	150	62	6,2	10,2	8000	16000	5,5			79,82 €
K2330.8215001	rugó, nyitó	függőleges használat	A	soft opening	82,5	56,5	150	62	6,2	10,2	8000	16000	5,5			80,74 €
