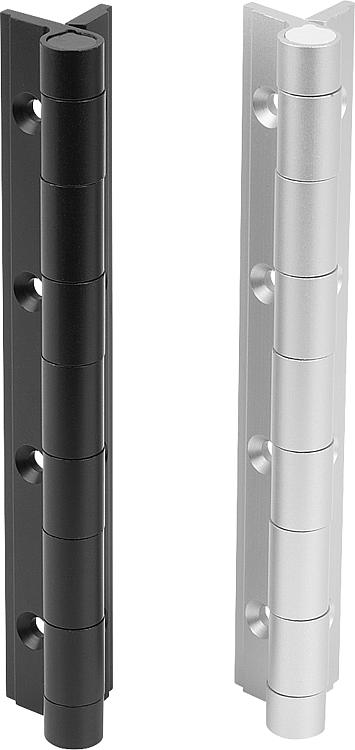

K1667Rugós zsanérok, alumíniumöntvény feszítőrugós zsanérok, 0,9 Nm,... |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásAnyag:Alumínium 6060 T5.
Takaródugó PA 6,6.Kivitel:Feketére eloxált.

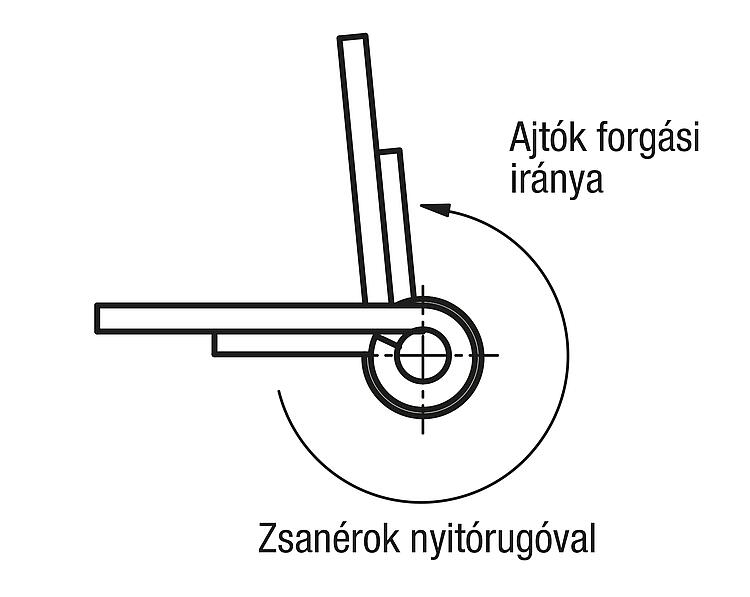

Színtelenre eloxált.További információk:A zsanérok integrált acél feszítőrugóval rendelkeznek. Ez lehetővé teszi az ajtók és fedelek automatikus nyitását és zárását.
Az azonos méreteknek és kivitelnek köszönhetően a szabadon lengő zsanérok kombinálhatók a rugós zsanérokkal.
Nyílásszög 270°.
Nyitó rugó forgatónyomatéka:
M(0°) : 0,92 Nm / M(90°) : 0,7 Nm / M(180°) : 0,44 Nm
Rögzítés süllyesztettfejű csavarokkal a DIN 7991 szerint.
A zsanérok megadott terhelési értékei esetében nem kötelező jellegű irányértékekről van szó a biztonsági tényezők figyelembevétele nélkül, továbbá minden felelősség kizárása mellett. A megadott értékek tájékoztató jellegűek, és nem jelentenek jogilag kötelező garanciát a tulajdonságokra.
A terhelési adatokat laboratóriumi körülmények között állapítják meg. Minden felhasználónak egyénileg kell eldöntenie, hogy a zsanér megfelelő-e az adott alkalmazáshoz.
A különböző anyagok, amelyekre rögzítik a zsanérokat és a rögzítés módja, az időjárási viszonyok, valamint a kopás befolyásolhatják a megállapított értékeket.Hőmérséklet-tartomány:-20 °C-tól +80 °C-ig LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|

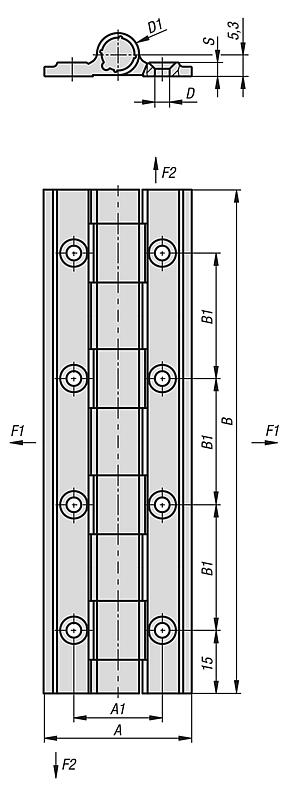

| Rendelési szám | Kivitel 1 | Alaptest
színe | Alaptest
felülete | A | A1 | B | B1 | D
| D1 | S | F1
N | F2
N
| Rögzítési mód | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1667.351200 | rugó, nyitó | színtelen | eloxált | 35 | 21 | 120 | 30 | 3,5 | 10 | 3,3 | 3700 | 9900 | rögzítőfuratok |  | | 48,01 € | | | K1667.3512001 | rugó, nyitó | fekete | eloxált | 35 | 21 | 120 | 30 | 3,5 | 10 | 3,3 | 3700 | 9900 | rögzítőfuratok | | | 49,98 € | | | K1667.351202 | rugó nélkül | színtelen | eloxált | 35 | 21 | 120 | 30 | 3,5 | 10 | 3,3 | 3700 | 9900 | rögzítőfuratok | | | 35,48 € | | | K1667.3512021 | rugó nélkül | fekete | eloxált | 35 | 21 | 120 | 30 | 3,5 | 10 | 3,3 | 3700 | 9900 | rögzítőfuratok | | | 36,61 € | |
