Termékleírás / Termékillusztrációk

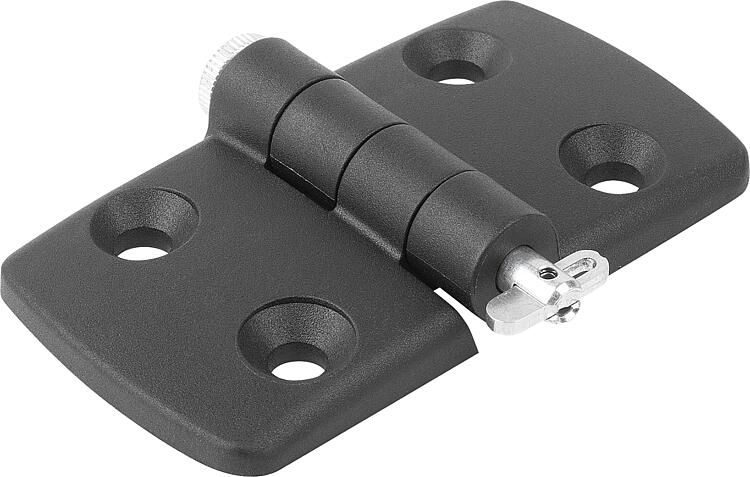

LeírásTermékleírás:Zsanérok felületelemekhez és alumínium profilokhoz.

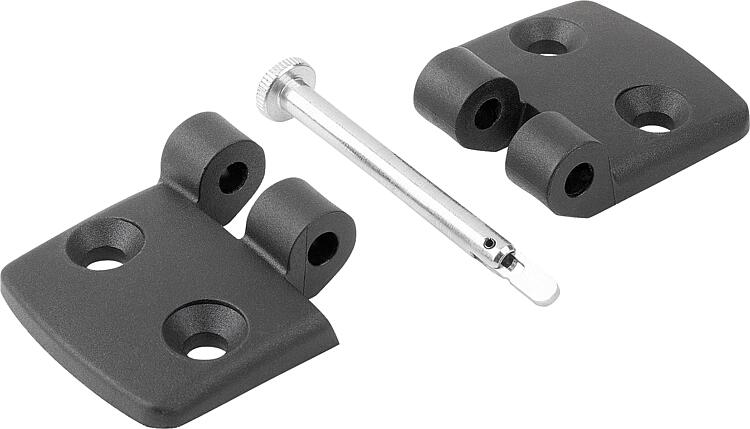

Mivel a tengelycsapok kiszereléséhez nincs szükség szerszámra a zsanérok két fele gyorsan szétválasztható és összeszerelhető.
A zsanérokat csapóajtókban, burkolatokban vagy keretekben használják.
Alkalmasak bel- és kültéri használatra.Anyag:

Termoplaszt, üvegszál erősítésű.
Tengelycsapok, acél.
Tartozékok, nemesacél 1.4305.

Kivitel:Zsanér, fekete, RAL 9005 színhez hasonló.
Tengelycsap, nemesacél, horganyzott.
Tartozékok, fémtiszta.További információk:A zsanérok megadott terhelési értékei esetében nem kötelező jellegű irányértékekről van szó a biztonsági tényezők figyelembevétele nélkül, továbbá minden felelősség kizárása mellett. A megadott értékek kizárólag tájékoztató jellegűek és nem jelentik a tulajdonságok jogilag kötelező szavatolását.

A terhelési adatokat laboratóriumi körülmények között állapítják meg. Minden felhasználónak egyénileg kell megállapítania, hogy a zsanér alkalmas-e az adott felhasználásra.

Az olyan tényezők, mint pl. a különböző anyagok, amelyekre a zsanérokat rögzítik, és a rögzítési módok, az időjárási viszonyok és a kopás, befolyásolhatják a meghatározott értékeket.Előnyök:össze-/szétszerelés szerszám nélkülEgyedi igényre:Változatok különböző hosszúságú zsanérlapokkal.Tartozékok:K0776 Rögzítőcsapok kihajtható biztosítóval.
Csapok fejjel ISO 2341.
Rögzítőcsapok kulcskarikával.
K1136 Sasszeg DIN EN ISO 1234.
K0367 Kulcskarika.Szállítási terjedelemKét zsanérfél.

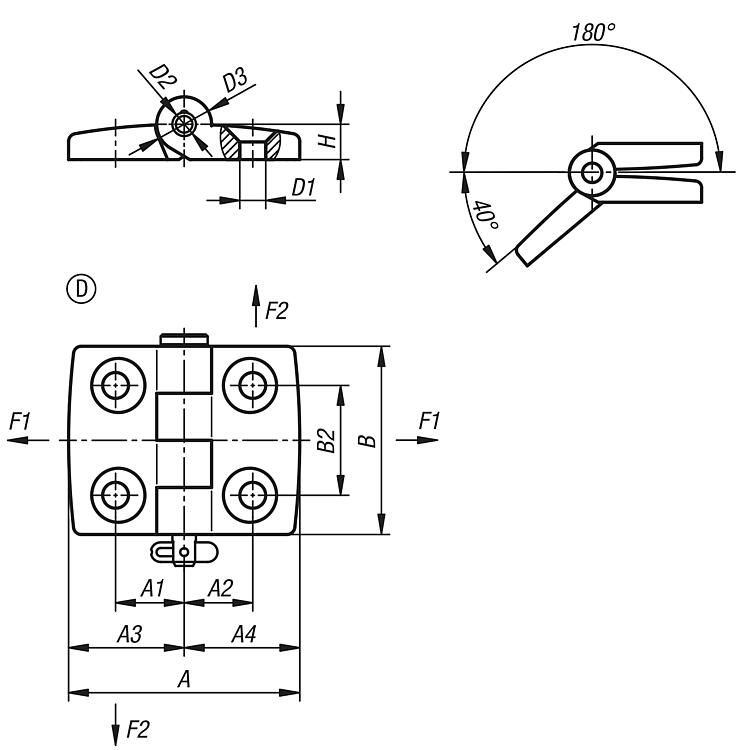

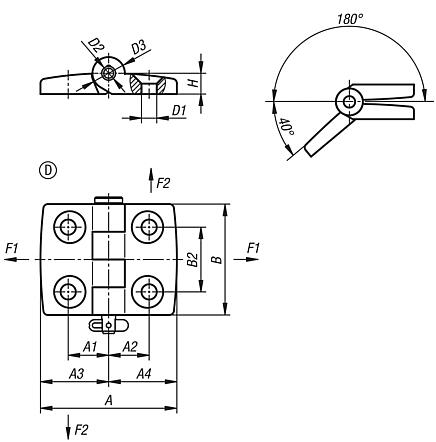

Kiválasztott tengelycsapok és/vagy tartozékok.Rajzi hivatkozás:

A alak: rögzítőcsappal
B alak: csappal/fejjel és kulcskarikával
C alak: csappal/fejjel és sasszeggel
D alak: rögzítőcsappal/kihajtható biztosítóval

2) Tengelycsapok
3) Sasszeg
4) Kulcskarika

Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K1963_D Zsanérok, műanyag, leválasztható, leszerelhető, D alak, rögzítőcsappal/kihajtható biztosítóval

325 kB

Rajzok

Termékválasztás/szűrés

Rendelési szám	Alak	Alaktípus	Komponens anyaga	A	A1	A2	A3	A4	B	B2	D1	D2	D3	H	F1 N	F2 N	Ár
K1963.25151504	D	-	acél	52	15	15	26	26	48	28	6,6	6	14	9	625	425	16,18 €
K1963.30181804	D	-	acél	59	17,5	17,5	29,5	29,5	48	28	6,6	6	14	9	700	400	16,30 €
K1963.35202004	D	-	acél	71	20	20	35,5	35,5	48	28	6,6	6	14	9	700	400	17,12 €
K1963.40232304	D	-	acél	77	22,5	22,5	38,5	38,5	48	28	6,6	6	14	9	750	450	16,46 €
K1963.45252504	D	-	acél	87	25	25	43,5	43,5	48	28	6,6	6	14	9	750	450	16,54 €
K1963.50282804	D	-	acél	97	27,5	27,5	48,5	48,5	48	28	6,6	6	14	9	800	425	16,65 €
K1963.60333304	D	-	acél	115	32,5	32,5	57,5	57,5	48	28	6,6	6	14	9	850	175	16,65 €
