K2040Flexibilis hasított tengelykapcsolók, nemesacél levehető... |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|

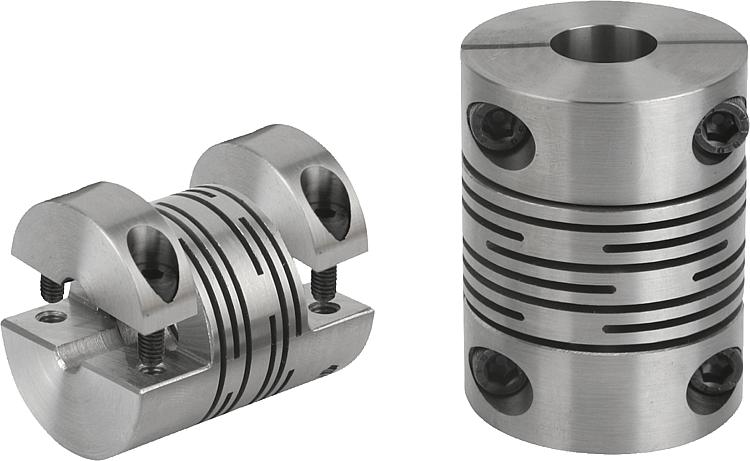

LeírásAnyag:Nemesacél 1.4305. Kivitel:Fémtiszta.További információk:Holtjátéktól mentes, torziósan merev, hajlítóirányban rugalmas és karbantartást nem igénylő, teljesen fém tengelykapcsoló szögszinkronizált forgó mozgások átvitelére. Az innovatív résstruktúra nagyon jó axiális, radiális és ferde rugalmasságot tesz lehetővé gyenge visszatérítő erő esetén is. Kiválóan alkalmas szervomotorokhoz. Levehető szorító agyakkal tengelyrögzítéshez.Hőmérséklet-tartomány:-50 °C és +150 °C között.Szerelés:A flexibilis hasított tengelykapcsolók tűrése H7. A javasolt tűrésmező 0,02 - 0,05 mm között van. Ez a tűrésmező és a tengelycsapok olajozása megkönnyíti az össze- és szétszerelést.Egyedi igényre:D1 és D2 perselyfuratok igényre külön tűrési osztállyal vagy tűrésmezővel.
Reteszhorony, DIN 6885 szerint.Jellemzők: LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|

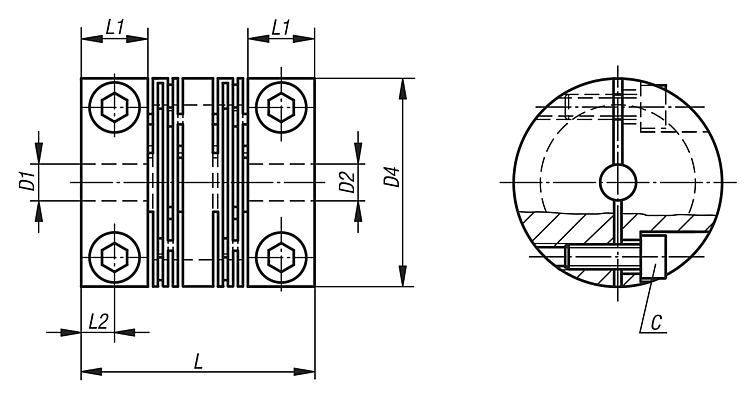

Rendelési szám
| Méret | D1
(H7) | D2
(H7) | D1/D2
min. | D1/D2
max. | D4 | L | L1 | L2 | Névleges nyomaték
Nm
| Csavarómerevség
(10³ Nm/fok) | Tehetetlenségi nyomaték
(gm²) | CAD | Tartoz. | Ár | Rendelés |
|---|
| K2040.0250280810 | 25 | 8 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 1,558 | 0,00631 |  | | 68,99 € | | | K2040.0250280606 | 25 | 6 | 6 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 1,558 | 0,00631 | | | 68,99 € | | | K2040.0300401010 | 30 | 10 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 2,530 | 0,01860 | | | 83,91 € | | | K2040.0400481515 | 40 | 15 | 15 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 11,008 | 0,07580 | | | 111,60 € | | | K2040.0500652020 | 50 | 20 | 20 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 20,995 | 0,24600 | | | 154,22 € | | | K2040.0250281010 | 25 | 10 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 1,558 | 0,00631 | | | 68,99 € | | | K2040.0250280808 | 25 | 8 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 1,558 | 0,00631 | | | 68,99 € | | | K2040.0300400810 | 30 | 8 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 2,530 | 0,01860 | | | 83,91 € | | | K2040.0400481616 | 40 | 16 | 16 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 11,008 | 0,07580 | | | 111,60 € | | | K2040.0500651616 | 50 | 16 | 16 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 20,995 | 0,24600 | | | 154,22 € | | | K2040.0500651010 | 50 | 10 | 10 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 20,995 | 0,24600 | | | 154,22 € | | | K2040.0300400808 | 30 | 8 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 2,530 | 0,01860 | | | 83,91 € | | | K2040.0250280610 | 25 | 6 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 1,558 | 0,00631 | | | 68,99 € | | | K2040.0300400610 | 30 | 6 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 2,530 | 0,01860 | | | 83,91 € | | | K2040.0500651515 | 50 | 15 | 15 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 20,995 | 0,24600 | | | 154,22 € | | | K2040.0300400606 | 30 | 6 | 6 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 2,530 | 0,01860 | | | 83,91 € | | | K2040.0250280608 | 25 | 6 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 1,558 | 0,00631 | | | 68,99 € | | | K2040.0400480606 | 40 | 6 | 6 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 11,008 | 0,07580 | | | 111,60 € | | | K2040.0400481212 | 40 | 12 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 11,008 | 0,07580 | | | 111,60 € | | | K2040.0300400608 | 30 | 6 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 2,530 | 0,01860 | | | 83,91 € | | | K2040.0400481010 | 40 | 10 | 10 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 11,008 | 0,07580 | | | 111,60 € | | | K2040.0400481012 | 40 | 10 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 11,008 | 0,07580 | | | 111,60 € | | | K2040.0500651919 | 50 | 19 | 19 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 20,995 | 0,24600 | | | 154,22 € | | | K2040.0600801010 | 60 | 10 | 10 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 37,165 | 0,69400 | | | 237,94 € | | | K2040.0600801616 | 60 | 16 | 16 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 37,165 | 0,69400 | | | 237,94 € | | | K2040.0600802020 | 60 | 20 | 20 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 37,165 | 0,69400 | | | 237,94 € | | | K2040.0600802424 | 60 | 24 | 24 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 37,165 | 0,69400 | | | 237,94 € | | | K2040.0700951515 | 70 | 15 | 15 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 196,024 | 1,40700 | | | 246,92 € | | | K2040.0700952020 | 70 | 20 | 20 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 196,024 | 1,40700 | | | 246,92 € | | | K2040.0700953232 | 70 | 32 | 32 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 196,024 | 1,40700 | | | 246,92 € | |
| Rendelési szám | max.
fordulatszám
f/perc | Max.
szögeltérés
(°) | Max. tengelyeltérés
axiális
(mm) | Max. tengelyeltérés
radiális
(mm) | C
(ISO 4029) | Csavarok
meghúzási
nyomatéka Nm | CAD | Tartoz. | Ár | Rendelés |
|---|
| K2040.0250280810 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 68,99 € | | | K2040.0250280606 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 68,99 € | | | K2040.0300401010 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 83,91 € | | | K2040.0400481515 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 111,60 € | | | K2040.0500652020 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 154,22 € | | | K2040.0250281010 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 68,99 € | | | K2040.0250280808 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 68,99 € | | | K2040.0300400810 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 83,91 € | | | K2040.0400481616 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 111,60 € | | | K2040.0500651616 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 154,22 € | | | K2040.0500651010 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 154,22 € | | | K2040.0300400808 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 83,91 € | | | K2040.0250280610 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 68,99 € | | | K2040.0300400610 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 83,91 € | | | K2040.0500651515 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 154,22 € | | | K2040.0300400606 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 83,91 € | | | K2040.0250280608 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 68,99 € | | | K2040.0400480606 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 111,60 € | | | K2040.0400481212 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 111,60 € | | | K2040.0300400608 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 83,91 € | | | K2040.0400481010 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 111,60 € | | | K2040.0400481012 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 111,60 € | | | K2040.0500651919 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 154,22 € | | | K2040.0600801010 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 237,94 € | | | K2040.0600801616 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 237,94 € | | | K2040.0600802020 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 237,94 € | | | K2040.0600802424 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 237,94 € | | | K2040.0700951515 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 246,92 € | | | K2040.0700952020 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 246,92 € | | | K2040.0700953232 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 246,92 € | |
