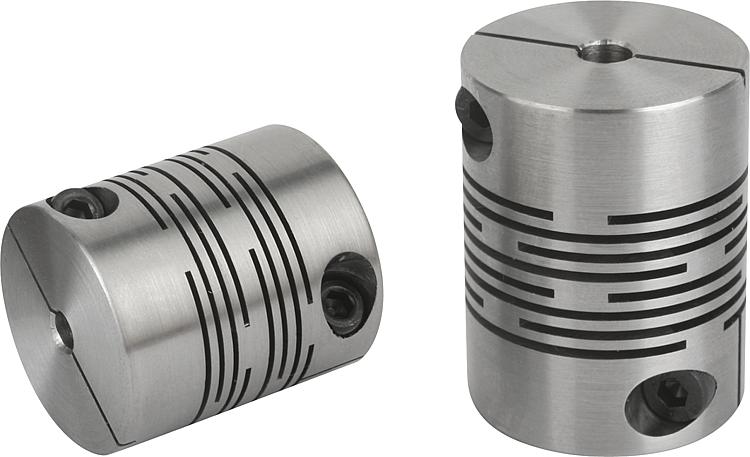

K2038Flexibilis hasított tengelykapcsolók, nemesacél szorító agyakkal |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásAnyag:Nemesacél 1.4305. Kivitel:Fémtiszta.További információk:Holtjátéktól mentes, torziósan merev, hajlítóirányban rugalmas és karbantartást nem igénylő, teljesen fém tengelykapcsoló szögszinkronizált forgó mozgások átvitelére. Az innovatív résstruktúra nagyon jó axiális, radiális és ferde rugalmasságot tesz lehetővé gyenge visszatérítő erő esetén is. Kiválóan alkalmas szervomotorokhoz. Szorító agyakkal tengelyrögzítéshez.
A nemesacélból készült flexibilis hasított tengelykapcsolók különösen alkalmasak az élelmiszer- és gyógyszeriparban.Hőmérséklet-tartomány:-50 °C és +150 °C között.Szerelés:A flexibilis hasított tengelykapcsolók tűrése H7. A javasolt tűrésmező 0,02 - 0,05 mm között van. Ez a tűrésmező és a tengelycsapok olajozása megkönnyíti az össze- és szétszerelést.Egyedi igényre:D1 és D2 perselyfuratok igényre külön tűrési osztállyal vagy tűrésmezővel.
Reteszhorony, DIN 6885 szerint.Jellemzők: LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|

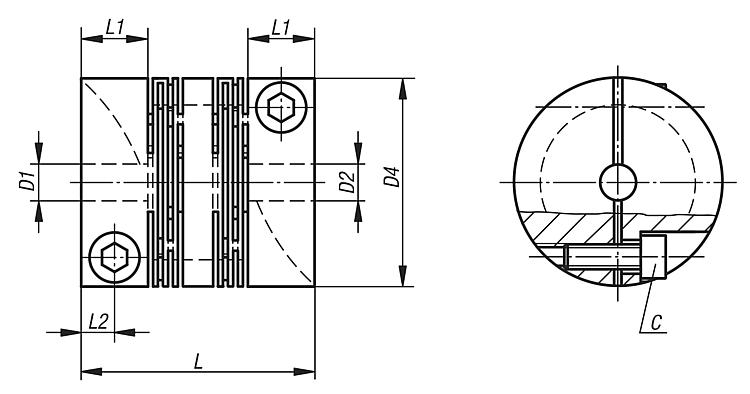

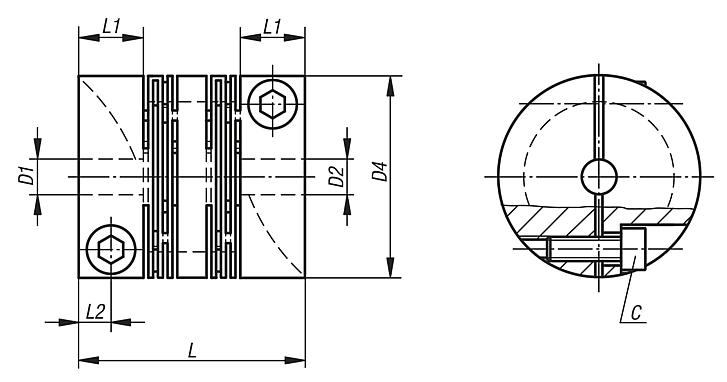

Rendelési szám
| Méret | D1
(H7) | D2
(H7) | D1/D2
min. | D1/D2
max. | D4 | L | L1 | L2 | Névleges nyomaték
Nm
| Tehetetlenségi nyomaték
(gm²) | Csavarómerevség
(10³ Nm/fok) | CAD | Tartoz. | Ár | Rendelés |
|---|
| K2038.0300400810 | 30 | 8 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 |  | | 78,92 € | | | K2038.0160230505 | 16 | 5 | 5 | 3 | 6 | 16 | 23 | 7 | 3,5 | 6 | 0,00080 | 0,513 | | | 39,50 € | | | K2038.0180160606 | 18 | 6 | 6 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 6 | 0,00099 | 0,752 | | | 40,57 € | | | K2038.0200280606 | 20 | 6 | 6 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | 59,75 € | | | K2038.0200280808 | 20 | 8 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | 59,75 € | | | K2038.0220200608 | 22 | 6 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | 61,89 € | | | K2038.0250280810 | 25 | 8 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | 66,15 € | | | K2038.0250280808 | 25 | 8 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | 66,15 € | | | K2038.0400481616 | 40 | 16 | 16 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | 95,98 € | | | K2038.0500651616 | 50 | 16 | 16 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | 117,27 € | | | K2038.0500651919 | 50 | 19 | 19 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | 117,27 € | | | K2038.0500652020 | 50 | 20 | 20 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | 117,27 € | | | K2038.0500651515 | 50 | 15 | 15 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | 117,27 € | | | K2038.0160230606 | 16 | 6 | 6 | 3 | 6 | 16 | 23 | 7 | 3,5 | 6 | 0,00080 | 0,513 | | | 39,50 € | | | K2038.0250280606 | 25 | 6 | 6 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | 66,15 € | | | K2038.0180160506 | 18 | 5 | 6 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 6 | 0,00099 | 0,752 | | | 40,57 € | | | K2038.0250280608 | 25 | 6 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | 66,15 € | | | K2038.0220200808 | 22 | 8 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | 61,89 € | | | K2038.0400481515 | 40 | 15 | 15 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | 95,98 € | | | K2038.0250280610 | 25 | 6 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | 66,15 € | | | K2038.0200280608 | 20 | 6 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | 59,75 € | | | K2038.0160230506 | 16 | 5 | 6 | 3 | 6 | 16 | 23 | 7 | 3,5 | 6 | 0,00080 | 0,513 | | | 39,50 € | | | K2038.0300401010 | 30 | 10 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | 78,92 € | | | K2038.0400481010 | 40 | 10 | 10 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | 95,98 € | | | K2038.0400481012 | 40 | 10 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | 95,98 € | | | K2038.0300400808 | 30 | 8 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | 78,92 € | | | K2038.0250281010 | 25 | 10 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 16 | 0,00648 | 1,558 | | | 66,15 € | | | K2038.0160230303 | 16 | 3 | 3 | 3 | 6 | 16 | 23 | 7 | 3,5 | 6 | 0,00080 | 0,513 | | | 39,50 € | | | K2038.0180160303 | 18 | 3 | 3 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 6 | 0,00099 | 0,752 | | | 40,57 € | | | K2038.0180160505 | 18 | 5 | 5 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 6 | 0,00099 | 0,752 | | | 40,57 € | | | K2038.0200280303 | 20 | 3 | 3 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | 59,75 € | | | K2038.0200280505 | 20 | 5 | 5 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | 59,75 € | | | K2038.0200280506 | 20 | 5 | 6 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | 59,75 € | | | K2038.0200280508 | 20 | 5 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 12 | 0,00288 | 1,189 | | | 59,75 € | | | K2038.0220200303 | 22 | 3 | 3 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | 61,89 € | | | K2038.0220200505 | 22 | 5 | 5 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | 61,89 € | | | K2038.0220200506 | 22 | 5 | 6 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | 61,89 € | | | K2038.0220200508 | 22 | 5 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | 61,89 € | | | K2038.0220200606 | 22 | 6 | 6 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 6 | 0,00260 | 1,372 | | | 61,89 € | | | K2038.0300400606 | 30 | 6 | 6 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | 78,92 € | | | K2038.0300400608 | 30 | 6 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | 78,92 € | | | K2038.0300400610 | 30 | 6 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 25 | 0,01920 | 2,530 | | | 78,92 € | | | K2038.0400480606 | 40 | 6 | 6 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | 95,98 € | | | K2038.0400481212 | 40 | 12 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 36 | 0,07580 | 11,008 | | | 95,98 € | | | K2038.0500651010 | 50 | 10 | 10 | 10 | 26 | 50 | 65 | 19 | 9,5 | 73 | 0,24600 | 20,995 | | | 117,27 € | | | K2038.0600801010 | 60 | 10 | 10 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 0,64800 | 37,165 | | | 191,00 € | | | K2038.0600801616 | 60 | 16 | 16 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 0,64800 | 37,165 | | | 191,00 € | | | K2038.0600802020 | 60 | 20 | 20 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 0,64800 | 37,165 | | | 191,00 € | | | K2038.0600802424 | 60 | 24 | 24 | 10 | 30 | 60 | 80 | 25 | 12,5 | 110 | 0,64800 | 37,165 | | | 191,00 € | | | K2038.0700951515 | 70 | 15 | 15 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 1,39200 | 196,024 | | | 235,00 € | | | K2038.0700952020 | 70 | 20 | 20 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 1,39200 | 196,024 | | | 235,00 € | | | K2038.0700953232 | 70 | 32 | 32 | 15 | 35 | 70 | 95 | 25 | 12,5 | 190 | 1,39200 | 196,024 | | | 235,00 € | |
| Rendelési szám | max.
fordulatszám
f/perc | Max.
szögeltérés
(°) | Max. tengelyeltérés
axiális
(mm) | Max. tengelyeltérés
radiális
(mm) | C
(ISO 4029) | Csavarok
meghúzási
nyomatéka Nm | CAD | Tartoz. | Ár | Rendelés |
|---|
| K2038.0300400810 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 78,92 € | | | K2038.0160230505 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 39,50 € | | | K2038.0180160606 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 40,57 € | | | K2038.0200280606 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 59,75 € | | | K2038.0200280808 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 59,75 € | | | K2038.0220200608 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 61,89 € | | | K2038.0250280810 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 66,15 € | | | K2038.0250280808 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 66,15 € | | | K2038.0400481616 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 95,98 € | | | K2038.0500651616 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 117,27 € | | | K2038.0500651919 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 117,27 € | | | K2038.0500652020 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 117,27 € | | | K2038.0500651515 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 117,27 € | | | K2038.0160230606 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 39,50 € | | | K2038.0250280606 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 66,15 € | | | K2038.0180160506 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 40,57 € | | | K2038.0250280608 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 66,15 € | | | K2038.0220200808 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 61,89 € | | | K2038.0400481515 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 95,98 € | | | K2038.0250280610 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 66,15 € | | | K2038.0200280608 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 59,75 € | | | K2038.0160230506 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 39,50 € | | | K2038.0300401010 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 78,92 € | | | K2038.0400481010 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 95,98 € | | | K2038.0400481012 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 95,98 € | | | K2038.0300400808 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 78,92 € | | | K2038.0250281010 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 66,15 € | | | K2038.0160230303 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 39,50 € | | | K2038.0180160303 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 40,57 € | | | K2038.0180160505 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 40,57 € | | | K2038.0200280303 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 59,75 € | | | K2038.0200280505 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 59,75 € | | | K2038.0200280506 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 59,75 € | | | K2038.0200280508 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 59,75 € | | | K2038.0220200303 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 61,89 € | | | K2038.0220200505 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 61,89 € | | | K2038.0220200506 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 61,89 € | | | K2038.0220200508 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 61,89 € | | | K2038.0220200606 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 61,89 € | | | K2038.0300400606 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 78,92 € | | | K2038.0300400608 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 78,92 € | | | K2038.0300400610 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 78,92 € | | | K2038.0400480606 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 95,98 € | | | K2038.0400481212 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 95,98 € | | | K2038.0500651010 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 117,27 € | | | K2038.0600801010 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 191,00 € | | | K2038.0600801616 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 191,00 € | | | K2038.0600802020 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 191,00 € | | | K2038.0600802424 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 191,00 € | | | K2038.0700951515 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 235,00 € | | | K2038.0700952020 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 235,00 € | | | K2038.0700953232 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 235,00 € | |
