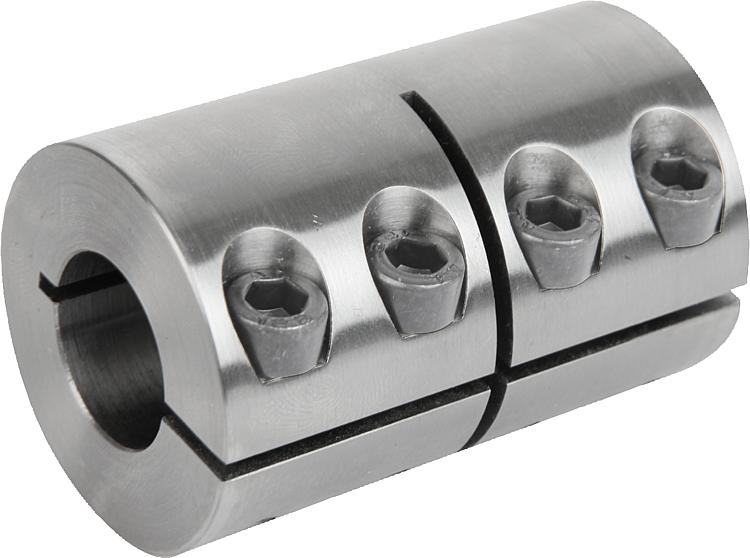

Merev tengelykapcsolók, hasított

vissza

Termékek
- Kezelőelemek | Szabványelemek
  - Gépelemek, berendezéselemek
    - Tengelykapcsolók
      - Merev tengelykapcsolók, hasított

Termékleírás / Termékillusztrációk

LeírásAnyag:

acél.
1.4305 nemesacél.

Kivitel:Acél, barnított.
Nemesacél, fémtisztaTovábbi információk:A merev tengelykapcsolók nagy forgatónyomatékokat visznek át torzulásmentesen és játékmentesen. Akkor kerülnek felhasználásra, ha nincsenek tengelycsapágyazások vagy beigazítási hibák. Kopásálló és karbantartást nem igényel. Rögzítőcsavaroknak köszönhetően a csavarok nem lazulnak ki rezgés miatt.

A max. névleges nyomaték átvitele csak a tengelyek optimális összeszerelése és mérettartóssága esetén érhető el.

Max. fordulatszám 4000 f/perc.Hőmérséklet-tartomány:-40 °C - +175 °C.Egyedi igényre:Egyéb méretek.

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K2064 Merev tengelykapcsolók, hasított

174 kB

Műszaki megjegyzések a tengelykapcsolókhoz

2,1 MB

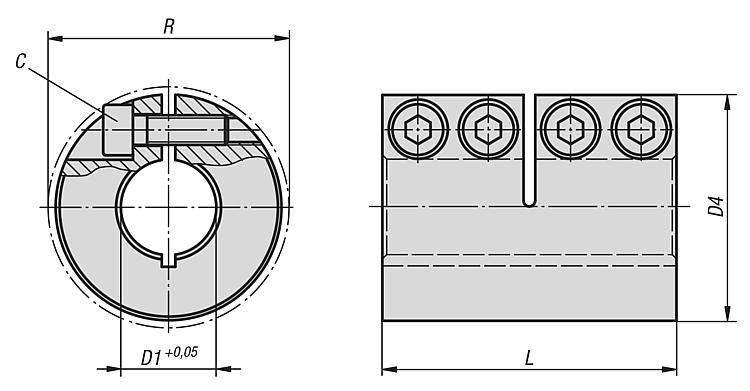

Rajzok

Termékáttekintés (tömörített)

Termékválasztás/szűrés

Rendelési szám	Alaptest anyaga	C (DIN 912-12.9)	Csavarok meghúzási nyomatéka Nm	D1	D4	L	R	Névleges nyomaték Nm	Ár
K2064.1080	acél	M3x8	2,1	8	24	35	26,8	50	23,40 €
K2064.1100	acél	M4x12	4,6	10	29	45	32,7	70	25,30 €
K2064.1120	acél	M4x12	4,6	12	29	45	32,7	70	25,30 €
K2064.1140	acél	M5x16	9,5	14	34	50	39,4	190	31,43 €
K2064.1150	acél	M5x16	9,5	15	34	50	39,4	190	31,43 €
K2064.1160	acél	M5x16	9,5	16	34	50	39,4	190	31,43 €
K2064.1190	acél	M6x18	16	19	42	65	48,2	300	34,62 €
K2064.1200	acél	M6x18	16	20	42	65	48,2	350	34,62 €
K2064.1350	acél	M8x25	39	35	67	95	74,1	1100	68,56 €
K2064.1250	acél	M6x18	16	25	45	75	50,8	390	41,81 €
K2064.1300	acél	M6x18	16	30	54	83	58,6	475	50,07 €
K2064.1400	acél	M8x25	39	40	77	108	83,4	1325	104,71 €
K2064.1500	acél	M10x25	77	50	85	124	93,2	2250	127,03 €

Rendelési szám	Alaptest anyaga	C (DIN 912 A2-70)	Csavarok meghúzási nyomatéka Nm	D1	D4	L	R	Névleges nyomaték Nm	Ár
K2064.2080	nemesacél	M3x8	1,1	8	24	35	26,8	16	30,04 €
K2064.2100	nemesacél	M4x12	2,5	10	29	45	32,7	70	34,09 €
K2064.2120	nemesacél	M4x12	2,5	12	29	45	32,7	70	34,09 €
K2064.2140	nemesacél	M5x16	5,4	14	34	50	39,4	160	41,81 €
K2064.2150	nemesacél	M5x16	5,4	15	34	50	39,4	160	41,81 €
K2064.2160	nemesacél	M5x16	5,4	16	34	50	39,4	160	41,81 €
K2064.2190	nemesacél	M6x18	9,6	19	42	65	48,2	260	52,72 €
K2064.2200	nemesacél	M6x18	9,6	20	42	65	48,2	300	52,72 €
K2064.2250	nemesacél	M6x18	9,6	25	45	75	50,8	325	62,58 €
K2064.2300	nemesacél	M6x18	9,6	30	54	83	58,6	400	77,22 €
K2064.2350	nemesacél	M8x25	23	35	67	95	74,1	330	116,41 €
K2064.2400	nemesacél	M8x25	23	40	77	108	83,4	400	203,31 €
K2064.2500	nemesacél	M10x25	46	50	85	124	93,2	688	253,81 €
