Bowden-huzalok távműködtetésű rögzítőcsapokhoz

vissza

Termékek
- Kezelőelemek | Szabványelemek
  - Rugós nyomódarabok, rögzítőcsapok, golyóreteszcsapok
    - Rögzítőcsapok
      - Bowden-huzalok távműködtetésű rögzítőcsapokhoz

Termékleírás / Termékillusztrációk

LeírásAnyag:

Huzal nemesacél 1.4401.
Huzalköpeny acél.
Véghüvely, állítócsavar és csavaros szorító, sárgaréz.
Hatlapú anya nemesacél A2.

Kivitel:Huzal és hatlapú anya, fémtiszta.
Huzalköpeny műanyag bevonatú, fekete.
Véghüvely kékre passzivált.
Állítócsavar és csavaros szorító horganyzott.További információk:A Bowden-huzalokat a húzóerő továbbítására szolgálnak, és a kioldóval együtt távműködtetésként használják.
A Bowden-huzalok különböző hosszúságú változatai állnak rendelkezésre. Az adott alkalmazásban a tökéletes illesztési pontosság biztosítására a Bowden-huzalt a szerelés során ennek megfelelően meg lehet rövidíteni.

A Bowden-huzalok telepítésekor a következő pontokat kell figyelembe venni:
A kötél szabad végének hossza változhat a fektetési szög, a hajlítási sugár és a terhelés tényezői miatt. Ezért az ellencsapágy (huzalköpeny) hosszát a bowden-huzal fektetése után a mellékelt állítócsavarral kell beállítani. Ugyancsak az állítócsavarral történik a Bowden-huzal-rendszer előfeszítése.
Fektetéskor különös figyelmet kell fordítani arra, hogy a minimális hajlítási sugár, ebben az esetben R = 65 mm, ne lépje túl az alsó határértéket. A túl szoros sugár fokozott kopáshoz és megnövekedett súrlódáshoz vezethet.
A szerelés során ugyancsak kerülni kell a minimális hajlítási szög rövid idejű alsó határeltérését is, mivel ez károsíthatja a huzalköpenyt. A hüvelyt emellett csak nyomóerők elnyelésére tervezték: Túl szoros meghúzás esetén a belső spirál megnyúlhat és tartósan megsérülhet.

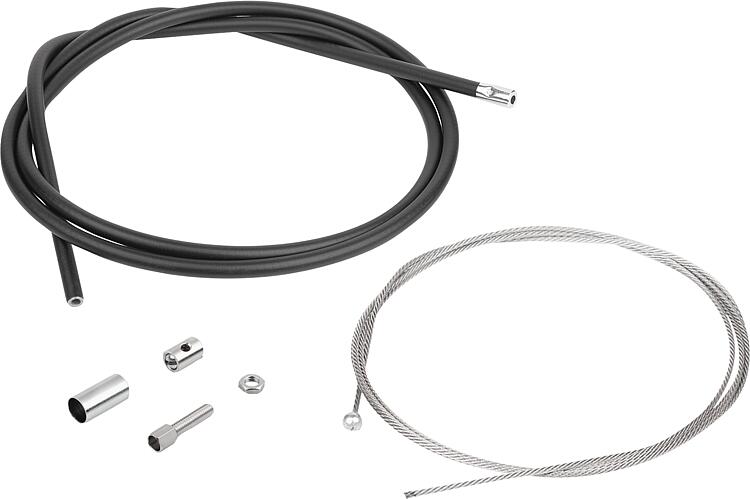

A Bowden-huzal egy pótalkatrész a távműködtetésű rögzítőcsapokhoz K1502.Tartozékok:Rögzítőcsap és működtető elem K1502.Szállítási terjedelemHuzal végdarabbal K2023
Huzalköpeny béléscsővel K2024.
Véghüvely K2025
Állítócsavar K2026.
Csavaros szorító hernyócsavarral K2027.

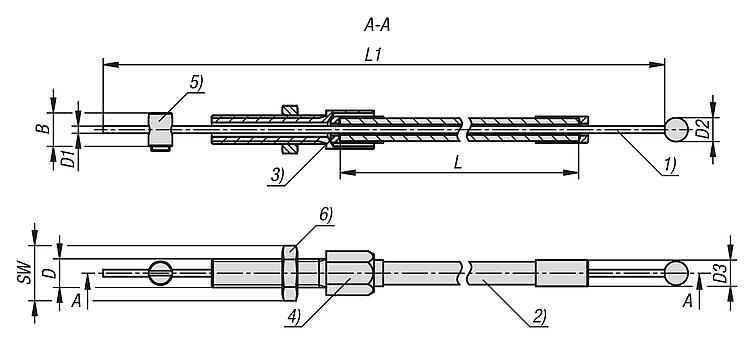

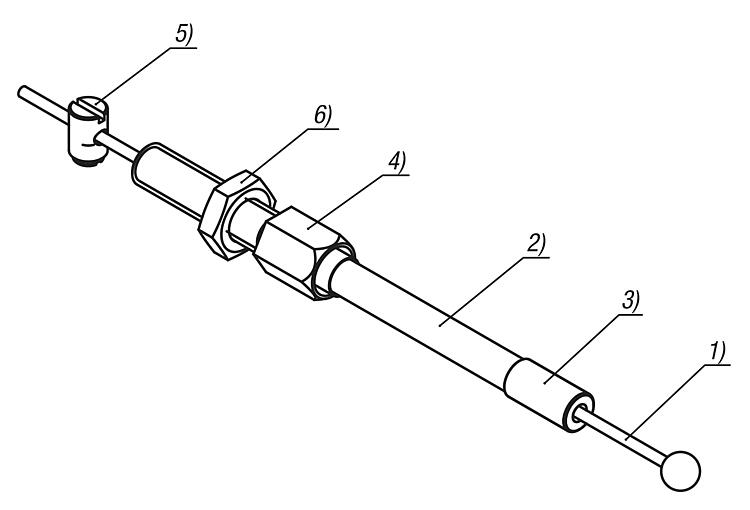

Hatlapú anya K0700.106.Rajzi hivatkozás:

1) Huzal
2) Huzalköpeny
3) Véghüvely
4) Állítócsavar
5) Csavaros szorító
6) Hatlapú anya

Jellemzők:
