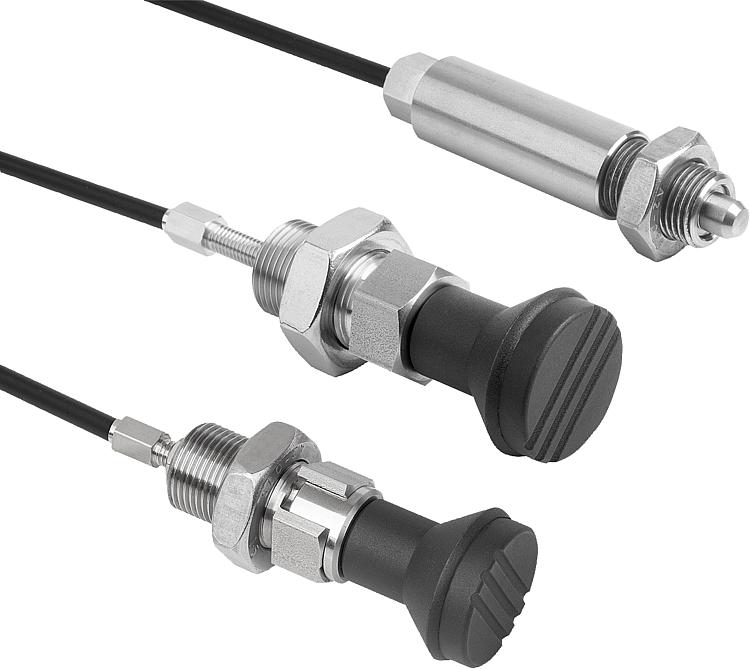

K1502Rögzítőcsapok nemesacél, műanyag gomba alakú fogantyúval és... |
vissza |
|
|
LeírásTermékleírás:A rögzítőcsapokat olyan esetekben használják, amikor meg kell akadályozni a reteszelési helyzet nyíróerők okozta megváltozását.
Csak a csap kézi kitolása után lehet más rögzítési helyzetet felvenni.
A távműködtetésű rögzítőcsapok akkor használhatók, ha a hozzáférhetetlen beépítési helyek megnehezítik a kezelést, vagy ha ergonómiai és biztonsági szempontok miatt távoli működtetés szükséges.

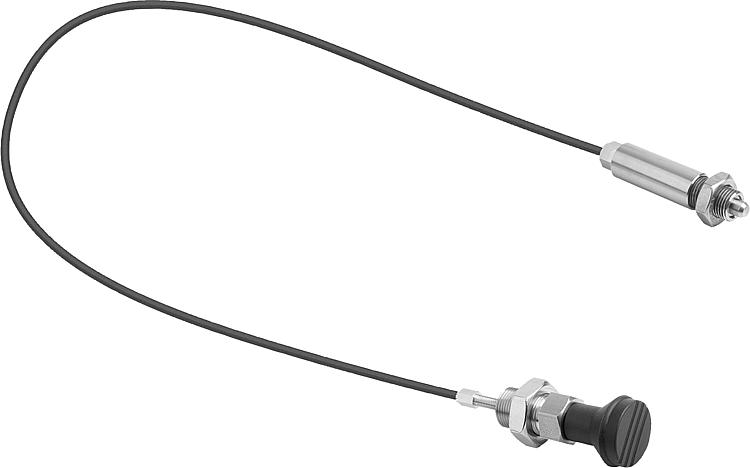

A csatlakozás a rögzítőcsap és a kezelőoldal között Bowden-huzallal történik. A rögzítőcsap és a működtetőelem kombinációja komplett rendszert alkot, amely számos területen használható. Ha a kitolás tartós és meg kell akadályozni a reteszelőcsap visszaugrását, akkor a reteszelő funkcióval rendelkező D alakú működtető elemet kell használni.Anyag:Rögzítőcsap:
Menetes hüvely 1.4305.
Rögzítőstift 1.4034.
Működtető elem 1.4305.
Gomba alakú fogantyú, termoplaszt
Drótkötél 1.4401.
Huzalhüvely, acélsodrony műanyag burkolattal belül és kívül.
Véghüvelyek, állítócsavarok és csavaros szorítók, sárgaréz. Kivitel:Menetes hüvely, fémtiszta.
Rögzítőstift, edzett és köszörült, fémtiszta.
Bowden-huzal hüvelye fekete.
Gomba alakú fogantyú, termoplaszt, feketésszürke RAL7021.Rendeléssel kapcsolatos tudnivalók:A távműködtetésű rögzítőcsapot és a működtető elemet külön kell megrendelni.További információk:A működtető elem helyett a mellékelt csavaros szorító (Ø5 x 7 mm) használható egy saját működtető elem beépítésére a rendszerbe.
A Bowden-huzal különböző hosszúságú változatokban áll rendelkezésre.
Az adott alkalmazásban a tökéletes illesztési pontosság biztosítására a Bowden-huzal a szerelés során ennek megfelelően megrövidíthető.
A korrózióvédelem megfelelő anyagok és bevonatok megválasztásával érhető el. A drótkötél vagy a Bowden-huzal hüvelye szükség esetén kicserélhető.
A Bowden-huzalok beszerelésekor a következő pontokat kell figyelembe venni:
A huzal szabad végének hossza változhat a fektetési szög, a hajlítási sugár és a terhelés tényezőinek megfelelően. Ezért az ellencsapágy (huzalköpeny) hosszát a Bowden-huzal lefektetése után a mellékelt állítócsavarral kell beállítani. Ezzel egyidőben állítócsavarral történik a Bowden-huzal-rendszer előfeszítése.
A huzal lefektetéskor különös figyelmet kell fordítani arra, hogy a minimális hajlítási sugár, ebben az esetben R = 65 mm, ne lépje túl az alsó határértéket. A túl szoros sugár fokozott kopást és megnövekedett súrlódást idézhet elő.
A szerelés közben kerülje el a minimális hajlítási sugár rövid idejű túllépését is, mert ellenkező esetben a huzalköpeny megsérülhet. A hüvelyt ezenkívül csak nyomóerők felvételére tervezték. Túl szoros meghúzás esetén a belső spirál megnyúlhat és tartósan megsérülhet.Egyedi igényre:Speciális kivitelek.Tartozékok:Hatlapú anya K0700.
Tartóelemek K0638.
Távtartó gyűrűk K0665.
Pozicionáló perselyek K1290.
Működtető elem K1502.12420.
Bowden-huzalok K2116.
Huzalok K2023.
Huzalköpenyek K2024.
Véghüvelyek K2025.
Csavaros szorítók K2026.
Schraubnippel K2027.

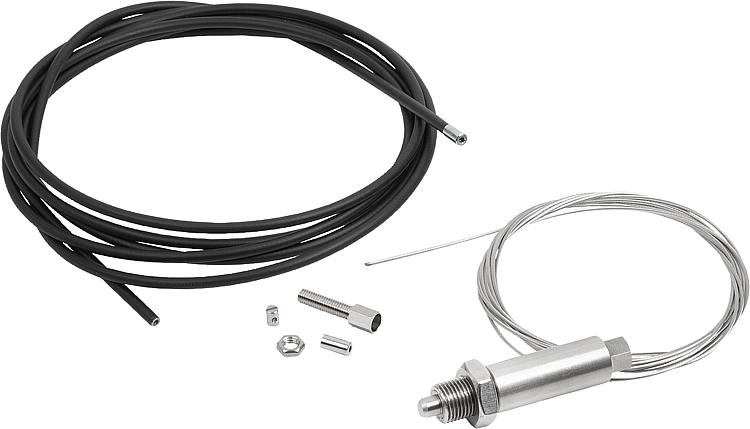

Szállítási terjedelemTávműködtetésű rögzítőcsapok:
Rögzítőcsapok előszerelt kötéllel, huzalhüvellyel, véghüvellyel, M6 x 34 mm állítóscsavarral és Ø5 x 7 mm csavaros szorítóval.
Működtető elem:

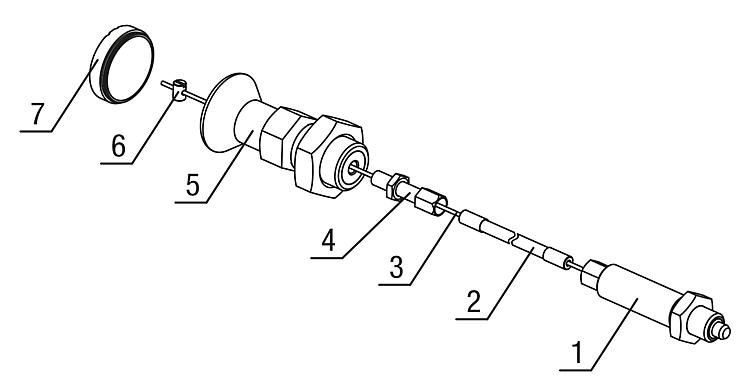

Műanyag fedeles működtető elem.Rajzi hivatkozás:1) Rögzítőcsap
2) Bowdenhuzal-hüvely
3) Bowdenhuzal
4) Állítócsavar
5) Működtető elem
6) Csavaros szorító
7) Fedél
B alak: fixáló horony nélkül, ellenanyával
D alak: reteszhoronnyal, ellenanyával LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|

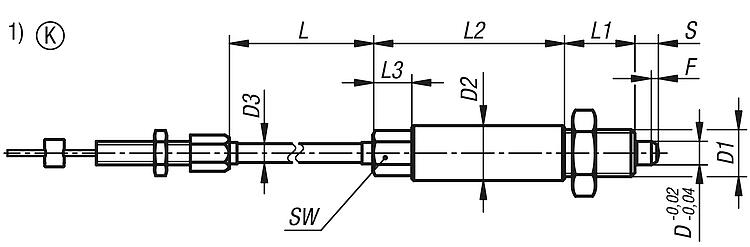

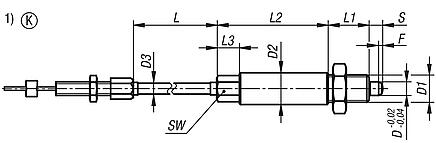

| Rendelési szám | D
| D1 | D2 | D3 | L | L1 | L2 | L3 | Löket
S | SW | F x 30° | Rugóerő,
kezdeti
F1 kb. N | Rugóerő,
végső
F2 kb. N | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1502.02206X1000 | 6 | M12x1,5 | 14 | 5 | 1000 | 18 | 49 | 10 | 6 | 10 | 1,8 | 6 | 14 |  | | 33,93 € | | | K1502.02206X3000 | 6 | M12x1,5 | 14 | 5 | 3000 | 18 | 49 | 10 | 6 | 10 | 1,8 | 6 | 14 | | | 37,49 € | | | K1502.02206X5000 | 6 | M12x1,5 | 14 | 5 | 5000 | 18 | 49 | 10 | 6 | 10 | 1,8 | 6 | 14 | | | 42,27 € | | | K1502.02308X1000 | 8 | M16x1,5 | 19 | 5 | 1000 | 23 | 59 | 10 | 8 | 13 | 2,3 | 15 | 35 | | | 36,90 € | | | K1502.02308X3000 | 8 | M16x1,5 | 19 | 5 | 3000 | 23 | 59 | 10 | 8 | 13 | 2,3 | 15 | 35 | | | 40,48 € | | | K1502.02308X5000 | 8 | M16x1,5 | 19 | 5 | 5000 | 23 | 59 | 10 | 8 | 13 | 2,3 | 15 | 35 | | | 45,25 € | | | K1502.02410X1000 | 10 | M20x1,5 | 23 | 5 | 1000 | 24 | 65 | 10 | 10 | 16 | 2,8 | 15 | 34 | | | 41,68 € | | | K1502.02410X3000 | 10 | M20x1,5 | 23 | 5 | 3000 | 24 | 65 | 10 | 10 | 16 | 2,8 | 15 | 34 | | | 45,25 € | | | K1502.02410X5000 | 10 | M20x1,5 | 23 | 5 | 5000 | 24 | 65 | 10 | 10 | 16 | 2,8 | 15 | 34 | | | 50,00 € | | | K1502.02412X1000 | 12 | M20x1,5 | 23 | 5 | 1000 | 26 | 65 | 10 | 12 | 16 | 2,8 | 15 | 39 | | | 44,65 € | | | K1502.02412X3000 | 12 | M20x1,5 | 23 | 5 | 3000 | 26 | 65 | 10 | 12 | 16 | 2,8 | 15 | 39 | | | 48,21 € | | | K1502.02412X5000 | 12 | M20x1,5 | 23 | 5 | 5000 | 26 | 65 | 10 | 12 | 16 | 2,8 | 15 | 39 | | | 52,98 € | |
|

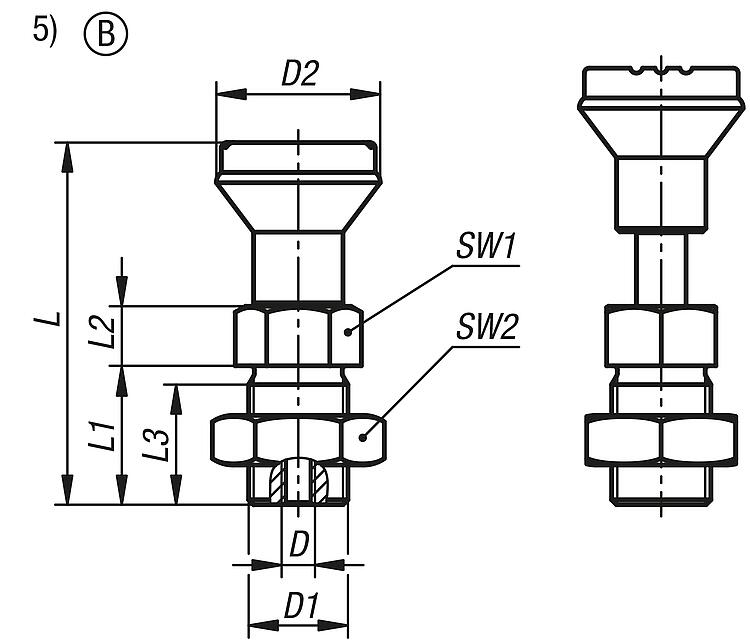

Működtető elemek távműködtetésű rögzítőcsapokhoz, műanyag gomba alakú fogantyúval és ellenanyával |
több információ |
| Rendelési szám | Fedél
színe
| D
Belső
menet | D1
| D2 | L | L1 | L2 | L3 | SW1 | SW2 | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1502.12420 | feketésszürke, RAL 7021 | M6 | M20x1,5 | 33 | 73 | 28 | 12 | 25 | 22 | 30 | | | 23,81 € | | | K1502.124201 | narancssárga RAL 2004 | M6 | M20x1,5 | 33 | 73 | 28 | 12 | 25 | 22 | 30 | | | 23,81 € | | | K1502.124202 | szignálzöld, RAL 6032 | M6 | M20x1,5 | 33 | 73 | 28 | 12 | 25 | 22 | 30 | | | 23,81 € | | | K1502.124203 | kék RAL 5017 | M6 | M20x1,5 | 33 | 73 | 28 | 12 | 25 | 22 | 30 | | | 23,81 € | | | K1502.124205 | világosszürke, RAL 7035 | M6 | M20x1,5 | 33 | 73 | 28 | 12 | 25 | 22 | 30 | | | 23,81 € | | | K1502.124206 | közlekedésvörös, RAL 3020 | M6 | M20x1,5 | 33 | 73 | 28 | 12 | 25 | 22 | 30 | | | 23,81 € | | | K1502.124207 | repcesárga, RAL 1021 | M6 | M20x1,5 | 33 | 73 | 28 | 12 | 25 | 22 | 30 | | | 23,81 € | |
|
Működtető elemek távműködtetésű rögzítőcsapokhoz műanyag gomba alakú fogantyúval, reteszhoronnyal és ellenanyával |
több információ |
| Rendelési szám | Fedél
színe
| D
Belső
menet | D1
| D2 | L | L1 | L2 | L3 | Löket
S | SW1 | SW2 | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1502.1442006 | feketésszürke, RAL 7021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 6 | 22 | 30 | | | 34,13 € | | | K1502.14420106 | narancssárga RAL 2004 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 6 | 22 | 30 | | | 34,13 € | | | K1502.14420206 | szignálzöld, RAL 6032 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 6 | 22 | 30 | | | 34,13 € | | | K1502.14420306 | kék RAL 5017 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 6 | 22 | 30 | | | 34,13 € | | | K1502.14420506 | világosszürke, RAL 7035 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 6 | 22 | 30 | | | 34,13 € | | | K1502.14420606 | közlekedésvörös, RAL 3020 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 6 | 22 | 30 | | | 34,13 € | | | K1502.14420706 | repcesárga, RAL 1021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 6 | 22 | 30 | | | 34,13 € | | | K1502.1442008 | feketésszürke, RAL 7021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 8 | 22 | 30 | | | 34,13 € | | | K1502.14420108 | narancssárga RAL 2004 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 8 | 22 | 30 | | | 34,13 € | | | K1502.14420208 | szignálzöld, RAL 6032 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 8 | 22 | 30 | | | 34,13 € | | | K1502.14420308 | kék RAL 5017 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 8 | 22 | 30 | | | 34,13 € | | | K1502.14420508 | világosszürke, RAL 7035 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 8 | 22 | 30 | | | 34,13 € | | | K1502.14420608 | közlekedésvörös, RAL 3020 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 8 | 22 | 30 | | | 34,13 € | | | K1502.14420708 | repcesárga, RAL 1021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 8 | 22 | 30 | | | 34,13 € | | | K1502.1442010 | feketésszürke, RAL 7021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 10 | 22 | 30 | | | 34,13 € | | | K1502.14420110 | narancssárga RAL 2004 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 10 | 22 | 30 | | | 34,13 € | | | K1502.14420210 | szignálzöld, RAL 6032 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 10 | 22 | 30 | | | 34,13 € | | | K1502.14420310 | kék RAL 5017 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 10 | 22 | 30 | | | 34,13 € | | | K1502.14420510 | világosszürke, RAL 7035 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 10 | 22 | 30 | | | 34,13 € | | | K1502.14420610 | közlekedésvörös, RAL 3020 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 10 | 22 | 30 | | | 34,13 € | | | K1502.14420710 | repcesárga, RAL 1021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 10 | 22 | 30 | | | 34,13 € | | | K1502.1442012 | feketésszürke, RAL 7021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 12 | 22 | 30 | | | 34,13 € | | | K1502.14420112 | narancssárga RAL 2004 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 12 | 22 | 30 | | | 34,13 € | | | K1502.14420212 | szignálzöld, RAL 6032 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 12 | 22 | 30 | | | 34,13 € | | | K1502.14420312 | kék RAL 5017 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 12 | 22 | 30 | | | 34,13 € | | | K1502.14420512 | világosszürke, RAL 7035 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 12 | 22 | 30 | | | 34,13 € | | | K1502.14420612 | közlekedésvörös, RAL 3020 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 12 | 22 | 30 | | | 34,13 € | | | K1502.14420712 | repcesárga, RAL 1021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 12 | 22 | 30 | | | 34,13 € | |
|
