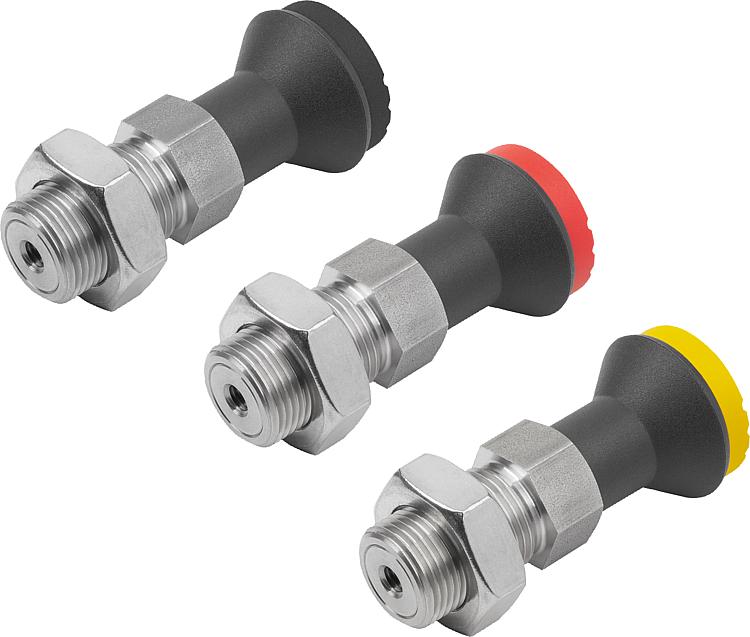

        Működtető elemek távműködtetésű rögzítőcsapokhoz, műanyag gomba alakú fogantyúval és ellenanyával

Termékleírás / Termékillusztrációk

LeírásAnyag:Nemesacél rögzítőelem.
Termoplaszt gomba alakú fogantyú.Kivitel:Feketésszürke termoplaszt gomba alakú fogantyú.
Termoplaszt műanyag fedél fekete, szürke, piros vagy sárga színben.Rendeléssel kapcsolatos tudnivalók:A távműködtetésű rögzítőcsapot és a működtető elemet külön kell megrendelni.További információk:A működtető elem helyett a mellékelt csavaros szorító (Ø5 x 7 mm) használható egy saját működtető elem beépítésére a rendszerbe.

A Bowden-huzal különböző hosszúságú változatokban áll rendelkezésre.
Az adott alkalmazásban a tökéletes illesztési pontosság biztosítására a Bowden-huzal a szerelés során ennek megfelelően megrövidíthető.

A korrózióvédelem megfelelő anyagok és bevonatok megválasztásával érhető el. A drótkötél vagy a Bowden-huzal hüvelye szükség esetén kicserélhető.

A Bowden-huzalok beszerelésekor a következő pontokat kell figyelembe venni:
A huzal szabad végének hossza változhat a fektetési szög, a hajlítási sugár és a terhelés tényezőinek megfelelően. Ezért az ellencsapágy (huzalköpeny) hosszát a Bowden-huzal lefektetése után a mellékelt állítócsavarral kell beállítani. Ezzel egyidőben állítócsavarral történik a Bowden-huzal-rendszer előfeszítése.
A huzal lefektetéskor különös figyelmet kell fordítani arra, hogy a minimális hajlítási sugár, ebben az esetben R = 65 mm, ne lépje túl az alsó határértéket. A túl szoros sugár fokozott kopást és megnövekedett súrlódást idézhet elő.
A szerelés közben kerülje el a minimális hajlítási sugár rövid idejű túllépését is, mert ellenkező esetben a huzalköpeny megsérülhet. A hüvelyt ezenkívül csak nyomóerők felvételére tervezték. Túl szoros meghúzás esetén a belső spirál megnyúlhat és tartósan megsérülhet.Egyedi igényre:Speciális kivitelek.Tartozékok:Hatlapú anya K0700.
Tartóelemek K0638.
Távtartó gyűrűk K0665.
Pozicionáló perselyek K1290.
Működtető elem K1502.12420.
Bowden-huzalok K2116.
Huzalok K2023.
Huzalköpenyek K2024.
Véghüvelyek K2025.
Csavaros szorítók K2026.
Schraubnippel K2027.
Szállítási terjedelemMűanyag fedeles működtető elem.Rajzi hivatkozás:

1) Rögzítőcsap
2) Bowdenhuzal-hüvely
3) Bowdenhuzal
4) Állítócsavar
5) Működtető elem
6) Csavaros szorító
7) Fedél

B alak: fixáló horony nélkül, ellenanyával

Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K1502_BE Működtető elemek távműködtetésű rögzítőcsapokhoz, műanyag gomba alakú fogantyúval és ellenanyával

318 kB

Rajzok

Termékválasztás/szűrés

Rendelési szám	Fedél színe	D Belső menet	D1	D2	L	L1	L2	L3	SW1	SW2	Ár
K1502.12420	feketésszürke, RAL 7021	M6	M20x1,5	33	73	28	12	25	22	30	23,81 €
K1502.124201	narancssárga RAL 2004	M6	M20x1,5	33	73	28	12	25	22	30	23,81 €
K1502.124202	szignálzöld, RAL 6032	M6	M20x1,5	33	73	28	12	25	22	30	23,81 €
K1502.124203	kék RAL 5017	M6	M20x1,5	33	73	28	12	25	22	30	23,81 €
K1502.124205	világosszürke, RAL 7035	M6	M20x1,5	33	73	28	12	25	22	30	23,81 €
K1502.124206	közlekedésvörös, RAL 3020	M6	M20x1,5	33	73	28	12	25	22	30	23,81 €
K1502.124207	repcesárga, RAL 1021	M6	M20x1,5	33	73	28	12	25	22	30	23,81 €
