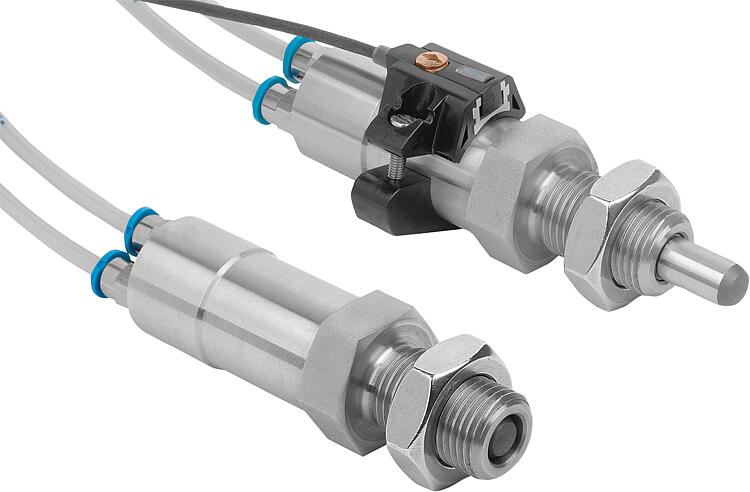

LeírásTermékleírás:A rögzítőcsapokat akkor használják, ha meg kell akadályozni a rögzítési helyzet nyíróerők okozta megváltozását.
Ilyen például a hossz- és magasságrögzítés, valamint a pozíciórögzítés a gép-, készülék-, bútor- és speciális járműgyártásnál.

A pneumatikus rögzítőcsapokat sűrített levegő működteti. Ez lehetővé teszi a rögzítőstift automatikus bemenő vagy kimenő mozgását.
Ezenkívül a rögzítési hely kézi működtetéshez nem elérhető helyen is lehet.

Az állapotérzékelővel rendelkező kivitel esetében a működtetés állapota elektronikusan észlelhető és tovább feldolgozható.
Az ehhez szükséges mágneses mező érzékelőt az érzékelőtartó horonyprofiljába rögzítik. Az állapotérzékelő és az érzékelőtartó a kívánt lekérdezési pozíció függvényében tengelyirányban elmozdítható és rögzíthető.Anyag:

Menetes hüvely, nemesacél 1.4305.
Rögzítőstift, nemesacél 1.4034.
Dugattyútömítés és O-gyűrűk NBR.
Rúdtömítés TPU.
Mágnes NdFeB.
Ellenanya, nemesacél A2-70.

Mágneses mező érzékelő, termoplaszt PA12.
Érzékelőtartó POM, horonyprofil, alumínium.

Kivitel:Edzett rögzítő stift, köszörült, csupasz.Működési mód:A és B alak: egyszeres működésű, rugóvisszatérítéssel
C alak: kettős működésűMűszaki adatok:Pneumatikus tulajdonságok:
Üzemi nyomás: 4-6 bar
szűrt, száraz levegő, olajozott vagy olajmentes

Mágneses mező érzékelő:
Kimenő kapcsolás: PNP záró (NO)
Üzemi feszültség: 10 - 30 V DC
Üzemi áramerősség: 200 mA
Kapcsolási mezőerősség: 2 kA/m
Kapcsolási frekvencia: 3000 Hz
Rövidzárásmentes: igen
Polaritás felcserélése ellen biztosított: nem
Védettségi fokozat: IP67
Csatlakozás módja: 2 m PUR-kábel
Hőmérséklet-tartomány: -25 °C - +85 °C
Engedély: CE, c-UL-us, UKCA, WEEEHasználat:Automatizált gyártóberendezésekben és készülékekben.Hőmérséklet-tartomány:-30 °C és +80 °C közöttTartozékok:Mágneses mező érzékelő K2203.
Érzékelőtartó T-horonnyal K2204.Rajzi hivatkozás:

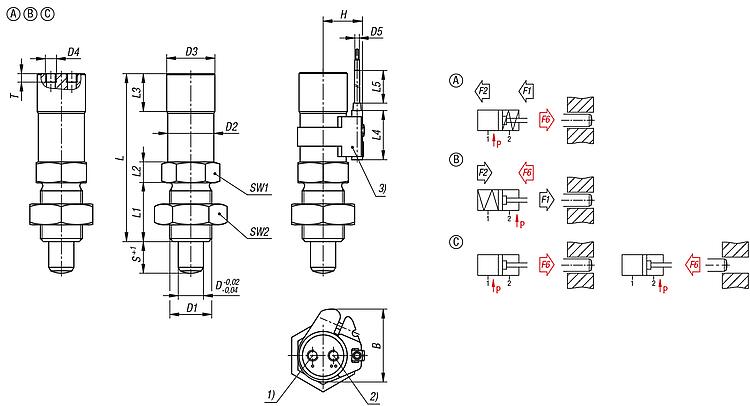

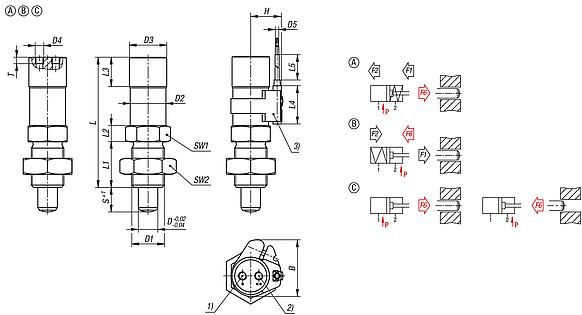

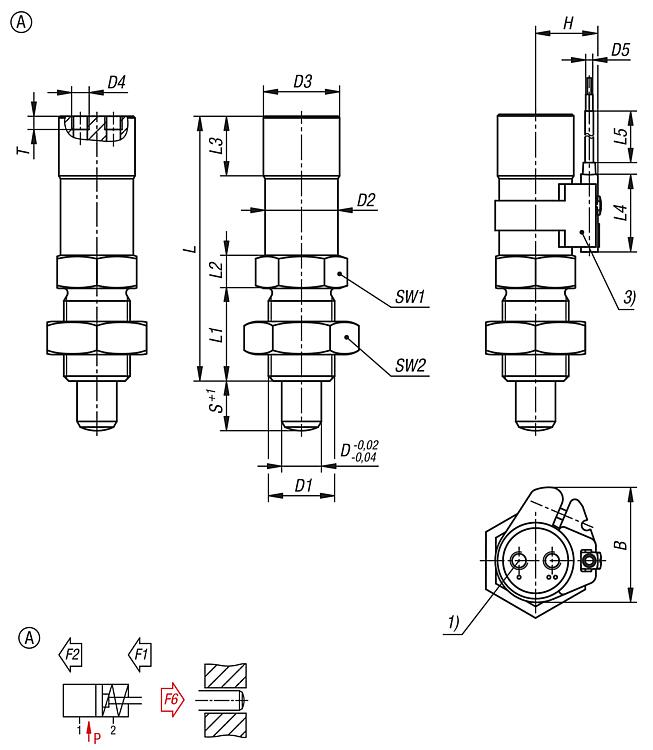

A alak: egyszeres működésű, pneumatikusan kimenő
B alak: egyszeres működésű, pneumatikusan bemenő

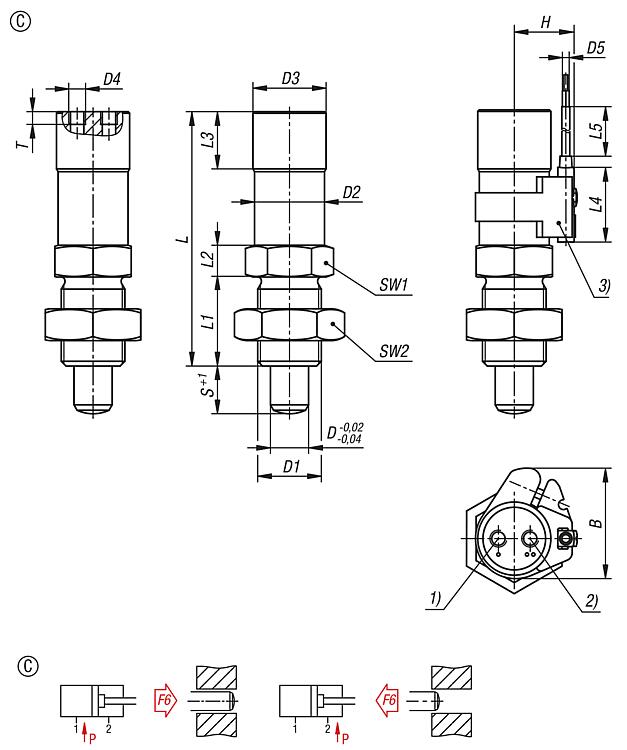

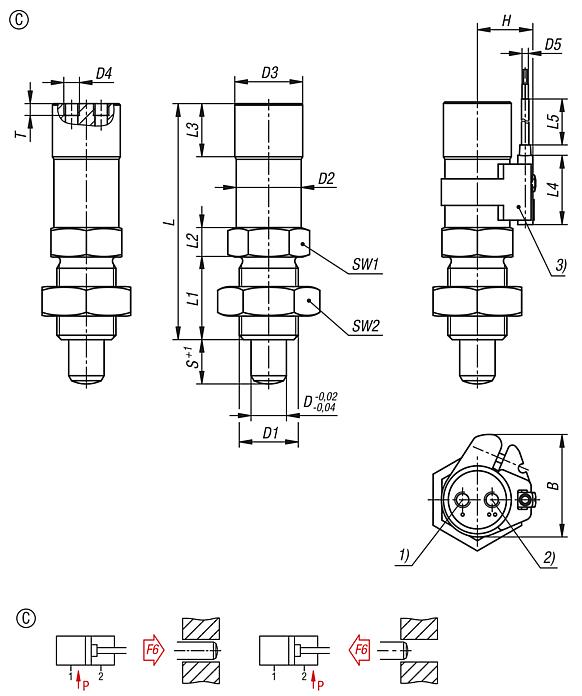

C alak: kettős működésű
1) Csatlakozás 1 - pneumatikus kimenő
2) Csatlakozás 2 - pneumatikus bemenő
3) állapotérzékelővel
P: üzemi nyomás

Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K2202 Rögzítőcsapok, nemesacél, pneumatikus

219 kB

Rajzok (áttekintés)

Rögzítőcsap, nemesacél, pneumatikus, A alak, egyszeres működésű, pneumatikusan bemenő

több információ

Rajzok

Rögzítőcsap, nemesacél, pneumatikus, A alak, egyszeres működésű, pneumatikusan bemenő

Termékválasztás/szűrés

Rendelési szám	Alak	Kivitel 2	B	D	D1	D2	D3	D4	D5	H	Löket S	L	L1	L2	L3	L4	L5	SW1	SW2	T	Ár
K2202.120610	A	-	-	6	M12x1,5	22	23	M5	-	-	10	77	20	10	18	-	-	24	19	4	60,90 €
K2202.130815	A	-	-	8	M16x1,5	22	23	M5	-	-	15	80	26	10	18	-	-	24	24	4	63,90 €
K2202.141015	A	-	-	10	M20x1,5	22	23	M5	-	-	15	80	28	10	18	-	-	24	30	4	64,50 €
K2202.141215	A	-	-	12	M20x1,5	22	23	M5	-	-	15	80	28	10	18	-	-	24	30	4	64,50 €
K2202.1206101	A	állapotérzékelővel	35	6	M12x1,5	22	23	M5	2,5	19	10	77	20	10	18	23,5	2000	24	19	4	112,90 €
K2202.1308151	A	állapotérzékelővel	35	8	M16x1,5	22	23	M5	2,5	19	15	80	26	10	18	23,5	2000	24	24	4	115,90 €
K2202.1410151	A	állapotérzékelővel	35	10	M20x1,5	22	23	M5	2,5	19	15	80	28	10	18	23,5	2000	24	30	4	116,50 €
K2202.1412151	A	állapotérzékelővel	35	12	M20x1,5	22	23	M5	2,5	19	15	80	28	10	18	23,5	2000	24	30	4	116,50 €

Rendelési szám	P=Üzemi nyomás bar	F6=Dugattyúerő 6 barnál (N)	F1 = rugóerő kijáratva (N)	F2 = rugóerő bejáratva (N)	Ár
K2202.120610	4-6	83	30	11	60,90 €
K2202.130815	4-6	83	30	11	63,90 €
K2202.141015	4-6	83	30	11	64,50 €
K2202.141215	4-6	83	30	11	64,50 €
K2202.1206101	4-6	83	30	11	112,90 €
K2202.1308151	4-6	83	30	11	115,90 €
K2202.1410151	4-6	83	30	11	116,50 €
K2202.1412151	4-6	83	30	11	116,50 €

Rögzítőcsap, nemesacél, pneumatikus, B alak, egyszeres működésű, pneumatikusan bemenő

több információ

Rajzok

Rögzítőcsap, nemesacél, pneumatikus, B alak, egyszeres működésű, pneumatikusan bemenő

Termékválasztás/szűrés

Rendelési szám	Alak	Kivitel 2	B	D	D1	D2	D3	D4	D5	H	Löket S	L	L1	L2	L3	L4	L5	SW1	SW2	T	Ár
K2202.220610	B	-	-	6	M12x1,5	22	23	M5	-	-	10	77	20	10	18	-	-	24	19	4	60,90 €
K2202.230815	B	-	-	8	M16x1,5	22	23	M5	-	-	15	80	26	10	18	-	-	24	24	4	63,90 €
K2202.241015	B	-	-	10	M20x1,5	22	23	M5	-	-	15	80	28	10	18	-	-	24	30	4	64,50 €
K2202.241215	B	-	-	12	M20x1,5	22	23	M5	-	-	15	80	28	10	18	-	-	24	30	4	64,50 €
K2202.2206101	B	állapotérzékelővel	35	6	M12x1,5	22	23	M5	2,5	19	10	77	20	10	18	23,5	2000	24	19	4	112,90 €
K2202.2308151	B	állapotérzékelővel	35	8	M16x1,5	22	23	M5	2,5	19	15	80	26	10	18	23,5	2000	24	24	4	115,90 €
K2202.2410151	B	állapotérzékelővel	35	10	M20x1,5	22	23	M5	2,5	19	15	80	28	10	18	23,5	2000	24	30	4	116,50 €
K2202.2412151	B	állapotérzékelővel	35	12	M20x1,5	22	23	M5	2,5	19	15	80	28	10	18	23,5	2000	24	30	4	116,50 €

Rendelési szám	Alak	P=Üzemi nyomás bar	F6=Visszahúzó erő 6 bar-nál (N)	F1 = rugóerő kijáratva (N)	F2 = rugóerő bejáratva (N)	Ár
K2202.220610	B	4-6	66	11	30	60,90 €
K2202.230815	B	4-6	66	11	30	63,90 €
K2202.241015	B	4-6	66	11	30	64,50 €
K2202.241215	B	4-6	66	11	30	64,50 €
K2202.2206101	B	4-6	66	11	30	112,90 €
K2202.2308151	B	4-6	66	11	30	115,90 €
K2202.2410151	B	4-6	66	11	30	116,50 €
K2202.2412151	B	4-6	66	11	30	116,50 €
