Úszószorító

vissza

Termékek
- Kezelőelemek | Szabványelemek
  - Szorítóelemek
    - Lengőszorítók
      - Úszószorító

Termékleírás / Termékillusztrációk

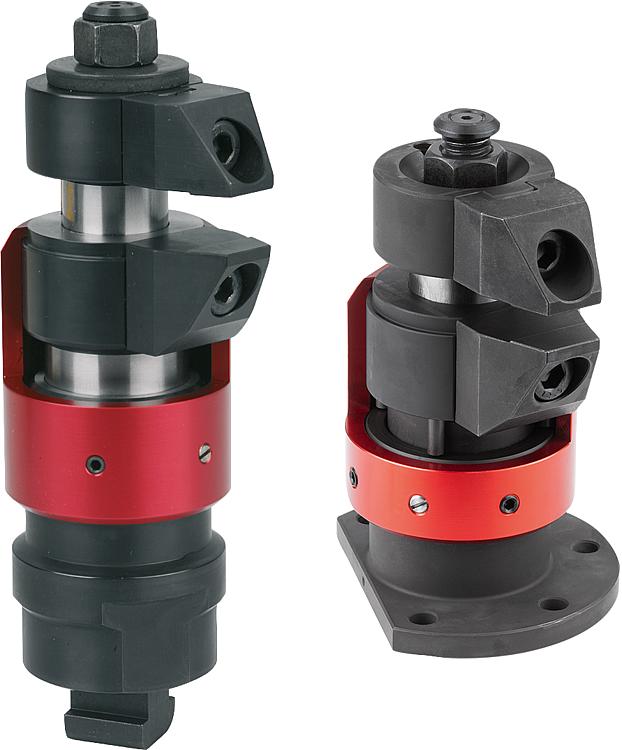

LeírásAnyag:Alaptest és szorítópofák, betétedzésű acél.
Ház, alumínium.Kivitel:Alaptest, nitridált, barnított és köszörült.
Szorítópofák, nitridált és barnított.

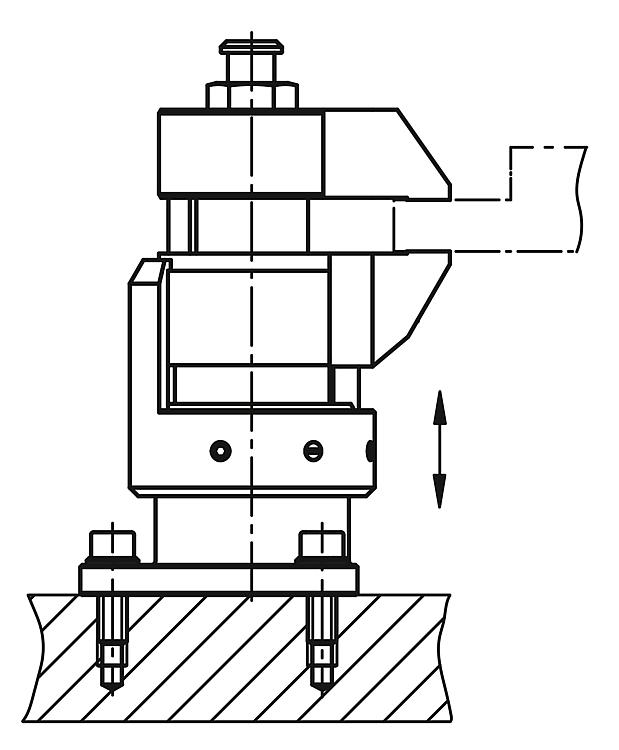

Ház, vörösre eloxált.További információk:A lebegő szorító túlnyúló munkadarab részek befogására és alátámasztására szolgál. Megakadályozza a rezgéseket és az elhajlást a megmunkálás során.Működési mód:1. Nyomja lefelé a lebegő szorítót.
2. Forgassa be ütközésig a szorítópofákat. A lebegő szorító kis rugóerővel felfekszik a munkadarabra.
3. Húzza meg a lebegő szorítót hatlapú anyával (18-as kulcsnyílás) (vegye figyelembe a min. és max. nyomatékot). A befogási folyamat során a munkadarab befogásra és alátámasztásra kerül.

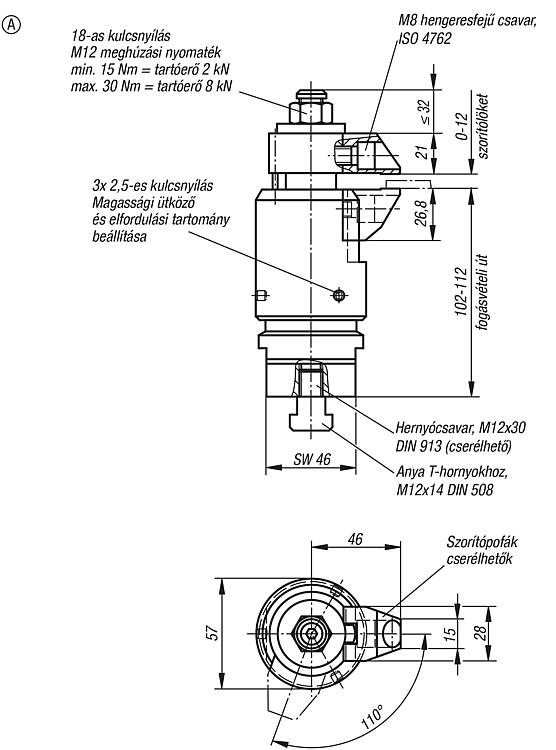

4. Az oldás fordított sorrendben történik.Szerelés:A alak:
Rögzítse az M12 csatlakozómenetes lebegő szorítót a készülékre.
Állítsa be a magassági ütközőt és az elfordulási tartomány a vörös állítóhüvellyel, majd rögzítse hernyócsavarral (3x 2,5-es kulcsnyílás). A magassági korlát beállításakor hagyjon felfelé megfelelő játékot.
A biztonságos működés érdekében az M12 menetes furatnak mindig zárva kell lennie.
A specifikus befogási helyzetekhez beállíthatók, ill. lecserélhetők az alapkivitelben elérhető szorítópofák.

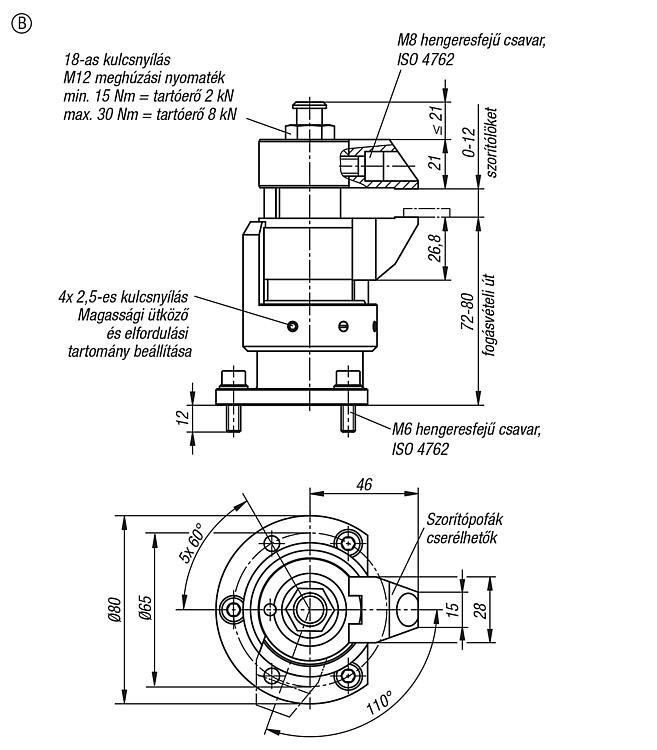

B alak:
Rögzítse az M6-os rögzítőfurattal rendelkező úszószorítót a készülékre.
Állítsa be a magassági ütközőt és az elfordulási tartományt a piros állítóhüvellyel, majd rögzítse hernyócsavarral (4x 2,5-es kulcsnyílás). A magassági határ beállításakor hagyjon bőséges játékot felfelé.
A specifikus befogási helyzetekhez módosíthatók, ill. cserélhetők az alapkivitelben elérhető szorítópofák.

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
