Pneumatikus lengőszorítók becsavarható

vissza

Termékek
- Kezelőelemek | Szabványelemek
  - Szorítóelemek
    - Lengőszorítók
      - Pneumatikus lengőszorítók becsavarható

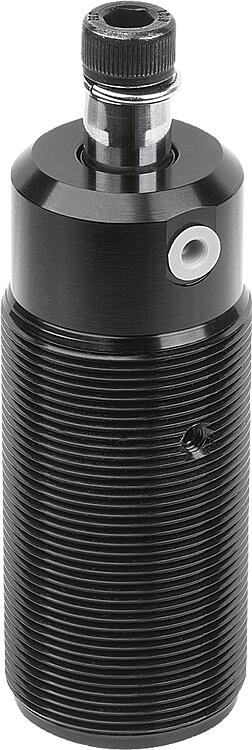

Termékleírás / Termékillusztrációk

LeírásAnyag:Alaptest, alumínium.
Dugattyú, acél.Kivitel:Alaptest, feketére eloxált.
Dugattyú, keményre krómozott.További információk:A becsavarható pneumatikus elforduló szorítókat olyan alkalmazásokban használják, ahol kis szorítóerő elegendő, vagy ha a befogási pontnak szabadnak kell lennie a munkadarab behelyezéséhez és eltávolításához.
A kialakításnak köszönhetően helytakarékos beépítés lehetséges. A becsavarható menet segítségével az elforduló szorítókat magassága állítható, és alkalmas süllyesztett beépítésre a készülékbe.

A szorító kettős hatású működésének köszönhetően a dugattyú nyomás hatására mozog fel- és lefelé.

Az elforduló szorító teljes menete egy elforduló és egy szorító mozgásból áll. A befogási folyamat elején a szorítókar 90°-ban elforduló mozgást végez lefelé. Ezt követi a lineáris szorító mozgás lefelé. A munkadarab beszorítása kizárólag a szorító mozgással történhet.

Nem szabad akadályozni a lengőszorító elforduló mozgását. F1 = 6 bar megengedett maximális üzemi nyomás mellett.

A becsavarható elforduló szorító DIN 70852 szabványnak megfelelő hornyos anyával vagy menetes karimával (K1820) rögzíthető.

Az elforduló szorítót csak olajozott levegővel szabad működtetni.

Tartozékként csavarral és rugós alátéttel együtt is kapható a szorítókarok rögzítéséhez.

A szorítókar, a hornyos anya és a menetes karima nem része a szállítási terjedelemnek.Tartozékok:K1816 Szorítókar lengőszorítókhoz.
K2059 Horonyanyák, acél 70852.
K1820 Menetes karima.Rajzi hivatkozás:

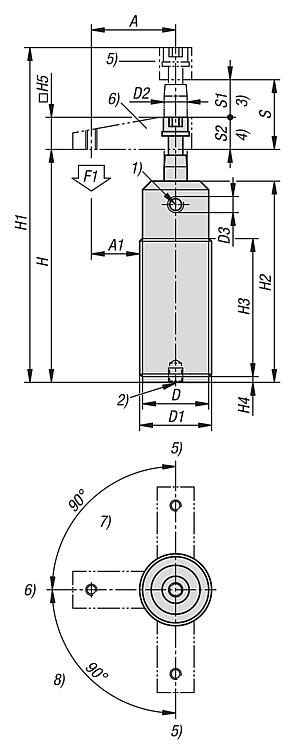

1) Befogás
2) Kioldás
3) Forgó mozgás
4) Szorító mozgás
5) Kioldott
6) Befogott
7) Balra forgó
8) Jobbra forgó

Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K1814 Pneumatikus lengőszorítók becsavarható

307 kB

Rajzok

Termékválasztás/szűrés

Rendelési szám	Méret	Kivitel 2	Alaktípus	A	A1	D	D1	D2	D3	D4	Ár
K1814.112	12	becsavarható	jobbra lengő	35	22,5	22,5	M25X1,5	8	M5	M5	251,26 €
K1814.116	16	becsavarható	jobbra lengő	41	26	27,5	M30x1,5	8	M5	M5	251,26 €
K1814.120	20	becsavarható	jobbra lengő	48	30,5	32,5	M35x1,5	12	M5	M8	251,26 €
K1814.125	25	becsavarható	jobbra lengő	50	30	38	M40x1,5	14	M5	M8	251,26 €
K1814.132	32	becsavarható	jobbra lengő	60	35	48	M50x1,5	16	G1/8	M8	260,57 €
K1814.140	40	becsavarható	jobbra lengő	70	42,5	53	M55X1,5	16	G1/8	M8	293,66 €
K1814.150	50	becsavarható	jobbra lengő	80	47,5	62	M65X1,5	20	G1/8	M10	359,00 €
K1814.163	63	becsavarható	jobbra lengő	90	50	77	M80X1,5	20	G1/8	M10	400,00 €
K1814.212	12	becsavarható	balra lengő	35	22,5	22,5	M25X1,5	8	M5	M5	251,26 €
K1814.216	16	becsavarható	balra lengő	41	26	27,5	M30x1,5	8	M5	M5	251,26 €
K1814.220	20	becsavarható	balra lengő	48	30,5	32,5	M35x1,5	12	M5	M8	251,26 €
K1814.225	25	becsavarható	balra lengő	50	30	38	M40x1,5	14	M5	M8	251,26 €
K1814.232	32	becsavarható	balra lengő	60	35	48	M50x1,5	16	G1/8	M8	260,57 €
K1814.240	40	becsavarható	balra lengő	70	42,5	53	M55X1,5	16	G1/8	M8	293,66 €
K1814.250	50	becsavarható	balra lengő	80	47,5	62	M65X1,5	20	G1/8	M10	359,00 €
K1814.263	63	becsavarható	balra lengő	90	50	77	M80X1,5	20	G1/8	M10	400,00 €

Rendelési szám	H	H1	H2	H3	H4	H5	S1	S2	Löket S	F1 N	Ár
K1814.112	74,9	104,5	70	48	2	12	9	8,6	17,6	40	251,26 €
K1814.116	75	108,5	70	48	2	16	9	8,5	17,5	90	251,26 €
K1814.120	90,5	136,5	85,1	63,1	2	19	12	15	27	120	251,26 €
K1814.125	73	118	70	35	12	16	13	13	26	210	251,26 €
K1814.132	83	132	79	40	15	19	14	14	28	370	260,57 €
K1814.140	87	136	83	45	15	19	14	16	30	650	293,66 €
K1814.150	92	148	87	50	15	25,4	16	16	32	1020	359,00 €
K1814.163	98	153	92	56	15	25,4	16	14	30	1720	400,00 €
K1814.212	74,9	104,5	70	48	2	12	9	8,6	17,6	40	251,26 €
K1814.216	75	108,5	70	48	2	16	9	8,5	17,5	90	251,26 €
K1814.220	90,5	136,5	85,1	63,1	2	19	12	15	27	120	251,26 €
K1814.225	73	118	70	35	12	16	13	13	26	210	251,26 €
K1814.232	83	132	79	40	15	19	14	14	28	370	260,57 €
K1814.240	87	136	83	45	15	19	14	16	30	650	293,66 €
K1814.250	92	148	87	50	15	25,4	16	16	32	1020	359,00 €
K1814.263	98	153	92	56	15	25,4	16	14	30	1720	400,00 €
