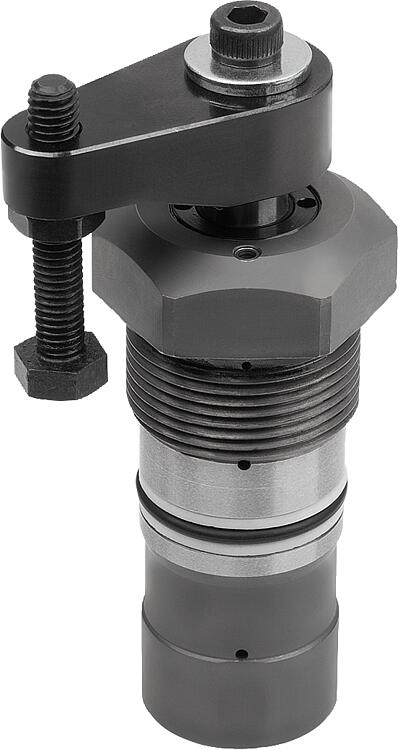

K1862Lengő szorítók, hidraulikus, kompakt, kettős / egyszeres... |
vissza |
|
|

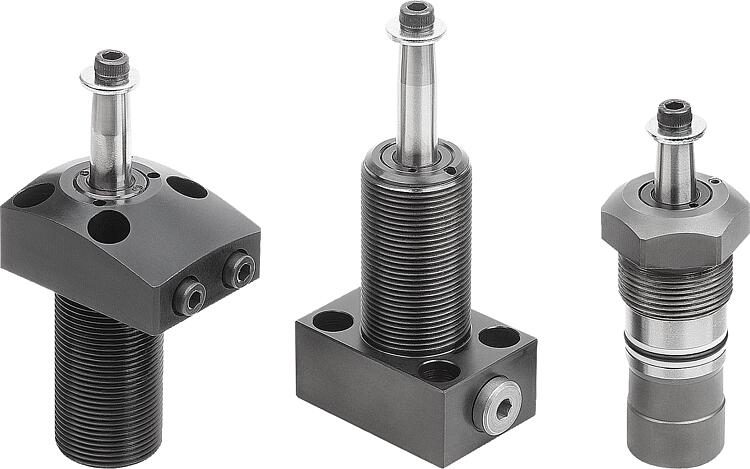

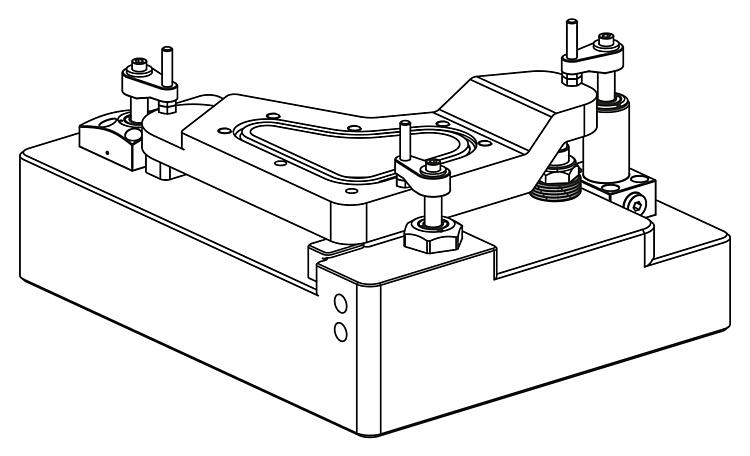

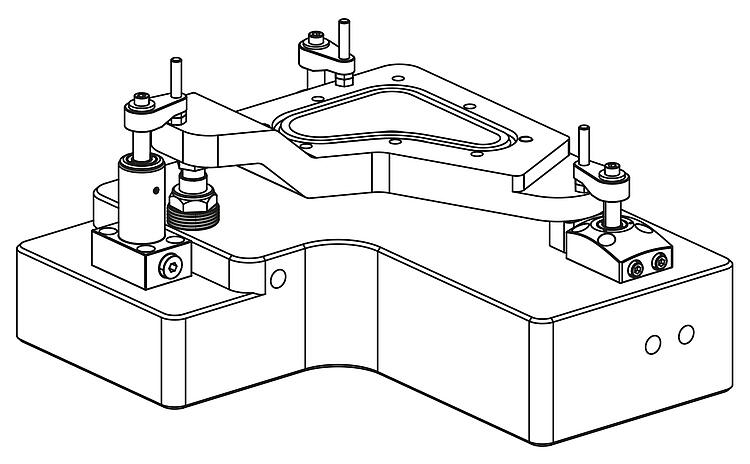

LeírásTermékleírás:A kompakt kivitelű lengő szorítók olyan befogó szerkezethez készültek, amelyeknél a kivételkor és a behelyezéskor a beszorítási pontoknak szabadon kell lenniük. Továbbá alkalmasak szűk helyviszonyoknál is. A kompakt kivitelű lengő szorítók egyszeres vagy kettős hatású húzóhengerként működnek. A kompakt kivitelű lengő szorítóknál három háztípus és különböző működési módok között lehet választani. A beszorító mozgás egymást átfedő lengő- és löketmozgással kezdődik. A tényleges beszorító löket lineáris mozgással történik. Balos és jobbos 90° elfordítási szögű változatok nagy számban állnak rendelkezésre. Anyag:Ház és dugattyú, acél.
Tömítés NBR.Kivitel:Ház, barnított.
Dugattyú, edzett.További információk:Ha a lengő szorítónál a tömegáram túllépi a megengedett értéket, akkor fojtó-visszacsapó szelepet kell közbekapcsolni.

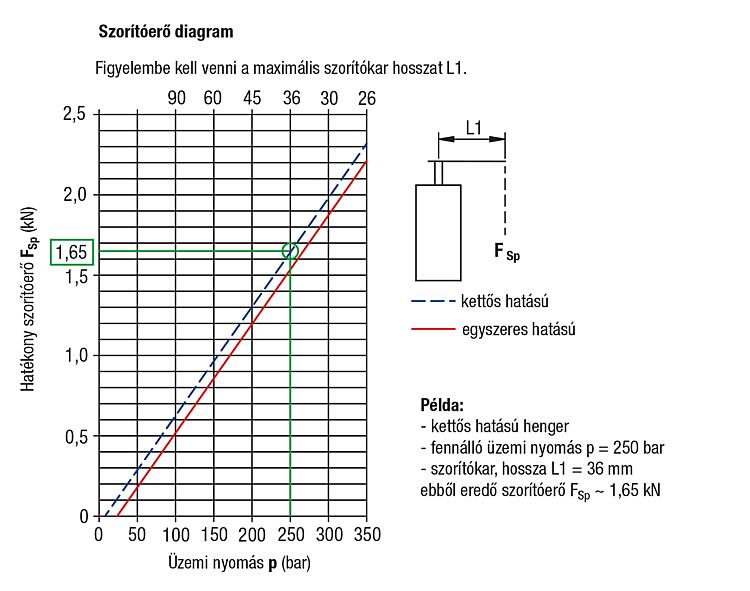

A lengő szorítók megengedett üzemi nyomása a szorítókar hosszától függ.
A szorítókart beszereléskor meg kell támasztani, hogy a lengő szorítók golyós vezetője ne sérüljön meg.
A szellőztető csatlakozásától függően az egyszeres hatású lengő szorítóknál a szinter szűrőt zárócsavarra kell cserélni.
A kompakt kivitelű lengő szorító szállítási terjedelme a szorítókart nem tartalmazza.
Vegye figyelembe a biztonsági utasításokat.Működési mód:- Menetes csatlakozó.
- O-gyűrűs peremes csatlakozás.
Fúrt csatornák.Műszaki adatok:Max. üzemi nyomás: 350 bar.Szerelés:Lásd beszerelési kontúr.Előnyök:- Kompakt kivitel.
- Sokféle változat.
- Ütközésmentes hozzáférés a munkadarabhoz.Egyedi igényre:További billentővasalatok és szorítókarok, különböző szorítókaros felfogók.Tartozékok:Szorítókar lengőszorítókhoz kompakt K1863.Szállítási terjedelem- 1 db. horonyanya M27x1,5 (csak lengő szorítók kompakt K1862.14081104190100, K1862.14081104190200, K1862.14062104190100, K1862.14062104190200).

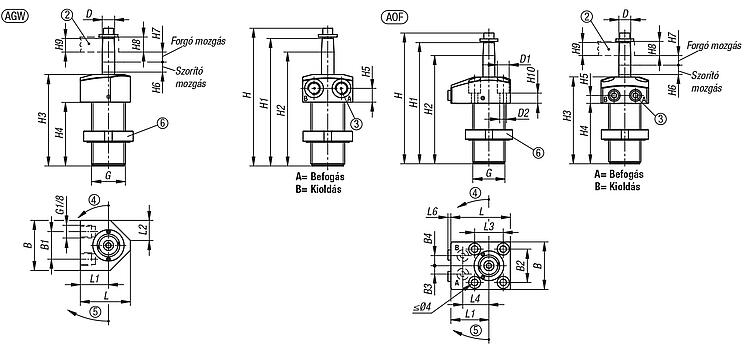

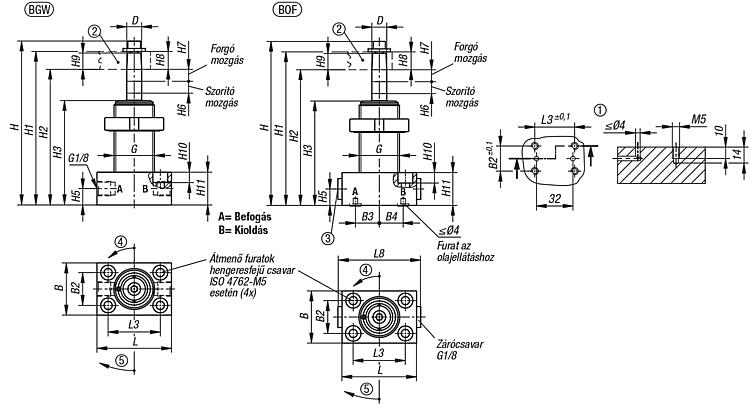

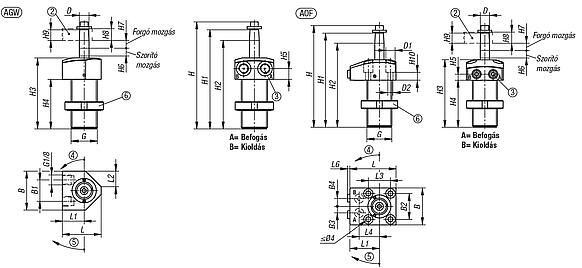

- 1 db. csavar vagy anya a szorítókaros befogóhoz.Rajzi hivatkozás:AGW alak: karima fent, menetes csatlakozás
AOF alak: karima fent, O-gyűrűs peremes csatlakozás
BGW alak: karima lent, menetes csatlakozás
BOF alak: karima lent, O-gyűrűs peremes csatlakozás

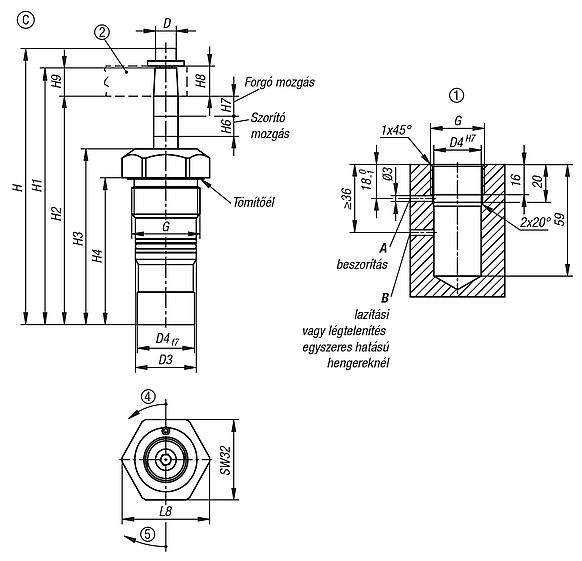

C alak: becsavarozó menet
1) Beszerelési kontúr
2) Lásd tartozékok
3) Az egyszeres hatású hengereknél a csatlakozást szinter szűrővel szerelik fel.
4) Balra forgó
5) Jobbra forgó
6) A szállítmány tartalmazza LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|

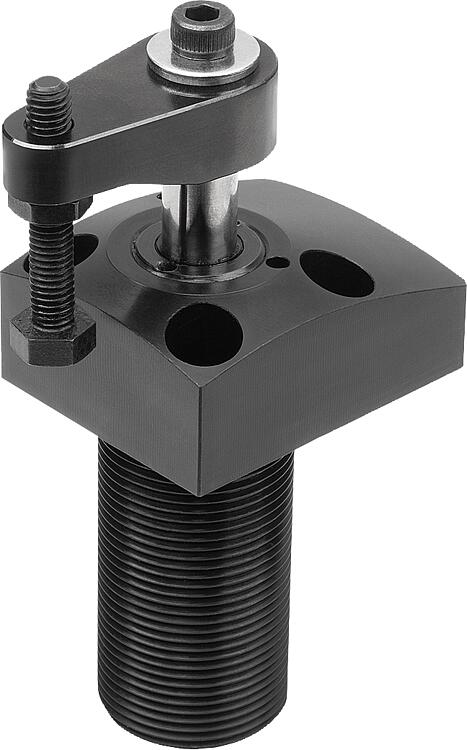

Lengő szorítók, hidraulikus, kompakt, kettős / egyszeres hatású, rugóvisszatérítéssel, A alak, karima fent |
több információ |
| Rendelési szám | Alak | Alaktípus | Csatlakoztatási
mód | Forgatási
irány | Dugattyú-
átmérő | Löket | B
| B1 | B2 | B3
| B4 | D | D1 | D2 | G | H | H1 | H2 | H3 | H4 | H5 | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1862.14081104190100 | A | kettos hatású | menetes csatlakozó | jobbra | 14 | 8 | 40 | 22 | - | - | - | 10 | - | - | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 11 |  | | 384,00 € | | | K1862.14081204190100 | A | kettos hatású | o-gyűrűs peremes csatlakozás | jobbra | 14 | 8 | 40 | - | 28 | 7 | 8,5 | 10 | 10 | 5,5 | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 6,5 | | | 384,00 € | | | K1862.14081104190200 | A | kettos hatású | menetes csatlakozó | balra | 14 | 8 | 40 | 22 | - | - | - | 10 | - | - | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 11 | | | 384,00 € | | | K1862.14081204190200 | A | kettos hatású | o-gyűrűs peremes csatlakozás | balra | 14 | 8 | 40 | - | 28 | 7 | 8,5 | 10 | 10 | 5,5 | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 6,5 | | | 384,00 € | | | K1862.14062104190100 | A | egyszeres hatású | menetes csatlakozó | jobbra | 14 | 6 | 40 | 22 | - | - | - | 10 | - | - | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 11 | | | 381,00 € | | | K1862.14062204190100 | A | egyszeres hatású | o-gyűrűs peremes csatlakozás | jobbra | 14 | 6 | 40 | - | 28 | 7 | 8,5 | 10 | 10 | 5,5 | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 6,5 | | | 353,00 € | | | K1862.14062104190200 | A | egyszeres hatású | menetes csatlakozó | balra | 14 | 6 | 40 | 22 | - | - | - | 10 | - | - | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 11 | | | 381,00 € | | | K1862.14062204190200 | A | egyszeres hatású | o-gyűrűs peremes csatlakozás | balra | 14 | 6 | 40 | - | 28 | 7 | 8,5 | 10 | 10 | 5,5 | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 6,5 | | | 353,00 € | |
| Rendelési szám | Alak | Alaktípus | Csatlakoztatási
mód | Forgatási
irány | H6 | H7 | H8 | H9 | H10 | L | L1 | L2 | L3 | L4 | L5 | L6 | Térfogatáram
max.
(cm³/s) | Olajigény / löket
(cm³) | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1862.14081104190100 | A | kettos hatású | menetes csatlakozó | jobbra | 8 | 8 | 12 | 11,5 | - | 40 | 22,5 | 16x45° | - | - | - | - | 2,5 | 1,2 | | | 384,00 € | | | K1862.14081204190100 | A | kettos hatású | o-gyűrűs peremes csatlakozás | jobbra | 8 | 8 | 12 | 11,5 | 8,5 | 50 | 32 | - | 24 | 22 | - | 2,5 | 2,5 | 1,2 | | | 384,00 € | | | K1862.14081104190200 | A | kettos hatású | menetes csatlakozó | balra | 8 | 8 | 12 | 11,5 | - | 40 | 22,5 | 16x45° | - | - | - | - | 2,5 | 1,2 | | | 384,00 € | | | K1862.14081204190200 | A | kettos hatású | o-gyűrűs peremes csatlakozás | balra | 8 | 8 | 12 | 11,5 | 8,5 | 50 | 32 | - | 24 | 22 | 32 | 2,5 | 2,5 | 1,2 | | | 384,00 € | | | K1862.14062104190100 | A | egyszeres hatású | menetes csatlakozó | jobbra | 6 | 10 | 12 | 11,5 | - | 40 | 22,5 | 16x45° | - | - | - | - | 2,5 | 1,2 | | | 381,00 € | | | K1862.14062204190100 | A | egyszeres hatású | o-gyűrűs peremes csatlakozás | jobbra | 6 | 10 | 12 | 11,5 | 8,5 | 50 | 32 | - | 24 | 22 | - | 2,5 | 2,5 | 1,2 | | | 353,00 € | | | K1862.14062104190200 | A | egyszeres hatású | menetes csatlakozó | balra | 6 | 10 | 12 | 11,5 | - | 40 | 22,5 | 16x45° | - | - | - | - | 2,5 | 1,2 | | | 381,00 € | | | K1862.14062204190200 | A | egyszeres hatású | o-gyűrűs peremes csatlakozás | balra | 6 | 10 | 12 | 11,5 | 8,5 | 50 | 32 | - | 24 | 22 | - | 2,5 | 2,5 | 1,2 | | | 353,00 € | |
|
Lengő szorítók, hidraulikus, kompakt, kettős / egyszeres hatású, rugóvisszatérítéssel, B alak, karima lent |
több információ |
| Rendelési szám | Alak | Alaktípus | Csatlakoztatási
mód | Forgatási
irány | Dugattyú-
átmérő | Löket | B
| B2 | B3
| B4 | D | G | H | H2 | H3 | H5 | H6 | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1862.14081105190100 | B | kettos hatású | menetes csatlakozó | jobbra | 14 | 8 | 35 | 22 | - | - | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 8 | | | 370,00 € | | | K1862.14081205190100 | B | kettos hatású | o-gyűrűs peremes csatlakozás | jobbra | 14 | 8 | 35 | 22 | 16 | 16 | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 8 | | | 370,00 € | | | K1862.14081105190200 | B | kettos hatású | menetes csatlakozó | balra | 14 | 8 | 35 | 22 | - | - | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 8 | | | 370,00 € | | | K1862.14081205190200 | B | kettos hatású | o-gyűrűs peremes csatlakozás | balra | 14 | 8 | 35 | 22 | 16 | 16 | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 8 | | | 370,00 € | | | K1862.14062105190100 | B | egyszeres hatású | menetes csatlakozó | jobbra | 14 | 6 | 35 | 22 | - | - | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 6 | | | 366,00 € | | | K1862.14062205190100 | B | egyszeres hatású | o-gyűrűs peremes csatlakozás | jobbra | 14 | 6 | 35 | 22 | 16 | 16 | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 6 | | | 366,00 € | | | K1862.14062105190200 | B | egyszeres hatású | menetes csatlakozó | balra | 14 | 6 | 35 | 22 | - | - | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 6 | | | 366,00 € | | | K1862.14062205190200 | B | egyszeres hatású | o-gyűrűs peremes csatlakozás | balra | 14 | 6 | 35 | 22 | 16 | 16 | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 6 | | | 366,00 € | |
| Rendelési szám | Alak | Alaktípus | Csatlakoztatási
mód | Forgatási
irány | H7 | H8 | H9 | H10 | H11 | L | L3 | L8 | Térfogatáram
max.
(cm³/s) | Olajigény / löket
(cm³) | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1862.14081105190100 | B | kettos hatású | menetes csatlakozó | jobbra | 8 | 12 | 11,5 | 7 | 22 | 50 | 35 | - | 2,5 | 1,2 | | | 370,00 € | | | K1862.14081205190100 | B | kettos hatású | o-gyűrűs peremes csatlakozás | jobbra | 8 | 12 | 11,5 | 7 | 22 | 50 | 35 | 58 | 2,5 | 1,2 | | | 370,00 € | | | K1862.14081105190200 | B | kettos hatású | menetes csatlakozó | balra | 8 | 12 | 11,5 | 7 | 22 | 50 | 35 | - | 2,5 | 1,2 | | | 370,00 € | | | K1862.14081205190200 | B | kettos hatású | o-gyűrűs peremes csatlakozás | balra | 8 | 12 | 11,5 | 7 | 22 | 50 | 35 | 58 | 2,5 | 1,2 | | | 370,00 € | | | K1862.14062105190100 | B | egyszeres hatású | menetes csatlakozó | jobbra | 10 | 12 | 11,5 | 7 | 22 | 50 | 35 | - | 2,5 | 1,2 | | | 366,00 € | | | K1862.14062205190100 | B | egyszeres hatású | o-gyűrűs peremes csatlakozás | jobbra | 10 | 12 | 11,5 | 7 | 22 | 50 | 35 | - | 2,5 | 1,2 | | | 366,00 € | | | K1862.14062105190200 | B | egyszeres hatású | menetes csatlakozó | balra | 10 | 12 | 11,5 | 7 | 22 | 50 | 35 | - | 2,5 | 1,2 | | | 366,00 € | | | K1862.14062205190200 | B | egyszeres hatású | o-gyűrűs peremes csatlakozás | balra | 10 | 12 | 11,5 | 7 | 22 | 50 | 35 | - | 2,5 | 1,2 | | | 366,00 € | |
|
Lengő szorítók, hidraulikus, kompakt, kettős / egyszeres hatású, rugóvisszatérítéssel, C alak, csavarmenet |
több információ |
| Rendelési szám | Alak | Alaktípus | Csatlakoztatási
mód | Forgatási
irány | Dugattyú-
átmérő | Löket | D | D3 | D4 | G | H | H2 | H3 | H4 | H6 | H7 | H8 | H9 | L8 | Térfogatáram
max.
(cm³/s) | Olajigény / löket
(cm³) | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1862.14081306190100 | C | kettos hatású | fúrt csatornák | jobbra | 14 | 8 | 10 | 24,5 | 25 | M28x1,5 | 110 | 91 | 70 | 58 | 8 | 8 | 12 | 11,5 | 36 | 2,5 | 1,2 | | | 308,00 € | | | K1862.14081306190200 | C | kettos hatású | fúrt csatornák | balra | 14 | 8 | 10 | 24,5 | 25 | M28x1,5 | 110 | 91 | 70 | 58 | 8 | 8 | 12 | 11,5 | 36 | 2,5 | 1,2 | | | 308,00 € | | | K1862.14062306190100 | C | egyszeres hatású | fúrt csatornák | jobbra | 14 | 6 | 10 | 24,5 | 25 | M28x1,5 | 110 | 91 | 70 | 58 | 6 | 10 | 12 | 11,5 | 36 | 2,5 | 1,2 | | | 302,00 € | | | K1862.14062306190200 | C | egyszeres hatású | fúrt csatornák | balra | 14 | 6 | 10 | 24,5 | 25 | M28x1,5 | 110 | 91 | 70 | 58 | 6 | 10 | 12 | 11,5 | 36 | 2,5 | 1,2 | | | 302,00 € | |
|
