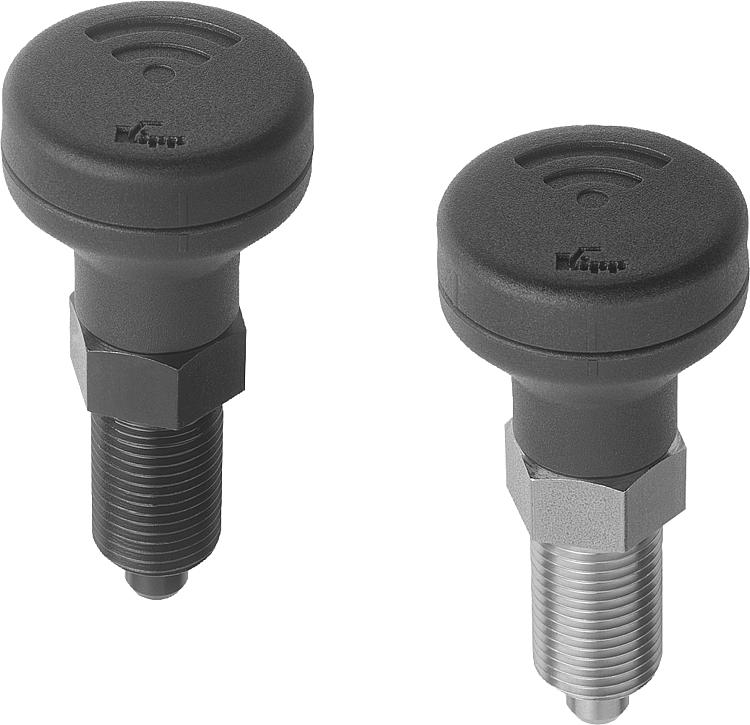

        Rögzítőcsapok, acél vagy nemesacél, állapotérzékelővel és műanyag gomba alakú fogantyúval

Termékleírás / Termékillusztrációk

LeírásAnyag:

Acél kivitel:
Automataacél hernyócsavar és rögzítőstift.

Nemesacél kivitel:
Edzett rögzítőstift:
1.4305 menetes hüvely.
1.4034 rögzítőstift.

Edzetlen rögzítőstift:
1.4305 menetes hüvely.
1.4305 rögzítőstift.

Termoplaszt gomba alakú fogantyú és fedél.

Kivitel:Acél kivitel:
Barnított menetes hüvely.
Edzett, köszörült és barnított rögzítőstift.

Nemesacél kivitel:
Csupasz menetes hüvely.
Edzett, köszörült és csupasz rögzítőstift.
Edzetlen, köszörült és csupasz rögzítőstift.

Feketésszürke gomba alakú fogantyú.

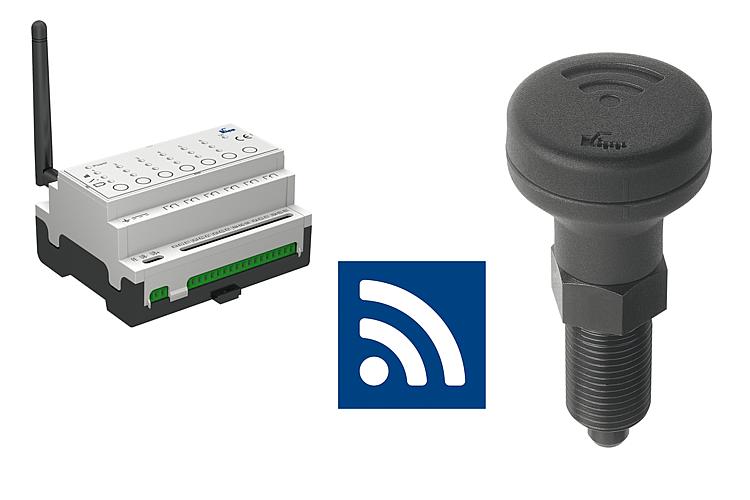

Szürke áttetsző fedél.Használat:Az állapotérzékelővel rendelkező rögzítőcsapok lehetővé teszik a működtetéstől független folyamatvezérlést. Továbbá biztosítható, hogy a rögzítőstift a kívánt működtetési állapotban legyen.Előnyök:A működtetési állapot vezeték nélküli továbbítása.
A komplex kábelezés kiküszöbölése.
Az intelligens akkumulátorkezelés hosszú élettartamot biztosít.
Nincsenek zavaróélek.Tartozékok:K1494 átjáró.Biztonság:Az állapotérzékelős rögzítőcsapok nem alkalmasak személyek biztosítására.Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K1495_A Rögzítőcsapok, acél vagy nemesacél, állapotérzékelővel és műanyag gomba alakú fogantyúval

310 kB

Műszaki megjegyzés rögzítőcsapokhoz állapotérzékelővel

23,5 kB

Bedienungsanleitung/User manual

1,1 MB

Konformitätserklärung / EC Declaration of Conformity

1,1 MB

Rajzok

Termékválasztás/szűrés

Rendelési szám	Alak	Alaptest anyaga	Alaptest felülete	D	D1	D2	Löket S	L	L1	L2	L3	SW1	F x 30°	Löket S	Rugóerő, kezdeti F1 kb. N	Rugóerő, végső F2 kb. N	Ár
K1495.1105	A	acél	edzett	5	M10x1	35	5	57	17	7	15	13	1,3	5	5	12	jelenleg nem szállítható
K1495.1206	A	acél	edzett	6	M12x1,5	35	6	62	20	8	17	14	1,8	6	6	14	114,55 €
K1495.1308	A	acél	edzett	8	M16x1,5	35	8	76	26	10	23	19	2,3	8	15	35	115,70 €
K1495.1410	A	acél	edzett	10	M20x1,5	35	10	82	28	12	25	22	2,8	10	15	34	119,17 €
K1495.1412	A	acél	edzett	12	M20x1,5	35	12	86	28	14	25	22	2,8	12	15	39	121,48 €
K1495.01105	A	nemesacél	edzett	5	M10x1	35	5	57	17	7	15	13	1,3	5	5	12	jelenleg nem szállítható
K1495.01206	A	nemesacél	edzett	6	M12x1,5	35	6	62	20	8	17	14	1,8	6	6	14	121,48 €
K1495.01308	A	nemesacél	edzett	8	M16x1,5	35	8	76	26	10	23	19	2,3	8	15	35	124,95 €
K1495.01410	A	nemesacél	edzett	10	M20x1,5	35	10	82	28	12	25	22	2,8	10	15	34	127,28 €
K1495.01412	A	nemesacél	edzett	12	M20x1,5	35	12	86	28	14	25	22	2,8	12	15	39	129,59 €
K1495.11105	A	nemesacél	edzetlen	5	M10x1	35	5	57	17	7	15	13	1,3	5	5	12	jelenleg nem szállítható
K1495.11206	A	nemesacél	edzetlen	6	M12x1,5	35	6	62	20	8	17	14	1,8	6	6	14	121,48 €
K1495.11308	A	nemesacél	edzetlen	8	M16x1,5	35	8	76	26	10	23	19	2,3	8	15	35	124,95 €
K1495.11410	A	nemesacél	edzetlen	10	M20x1,5	35	10	82	28	12	25	22	2,8	10	15	34	127,28 €
K1495.11412	A	nemesacél	edzetlen	12	M20x1,5	35	12	86	28	14	25	22	2,8	12	15	39	129,59 €
