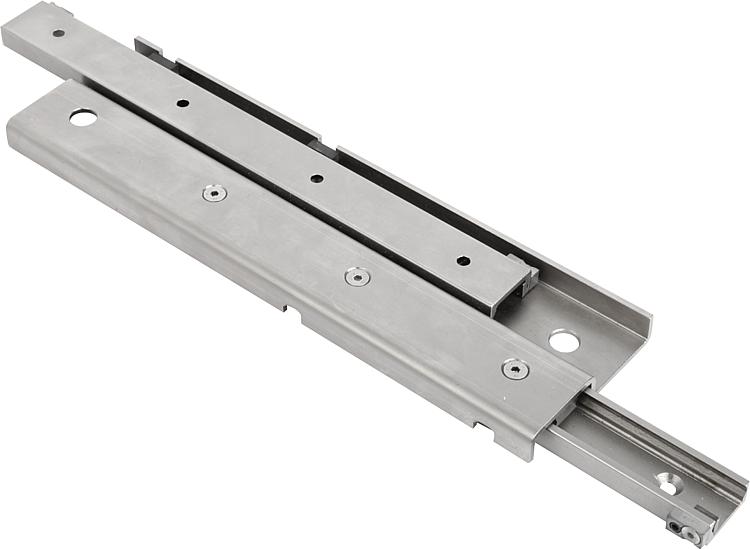

K2021Acél teleszkópos sínek S-alakú, teljesen kihúzható, max. 459 kg... |
vissza |
|

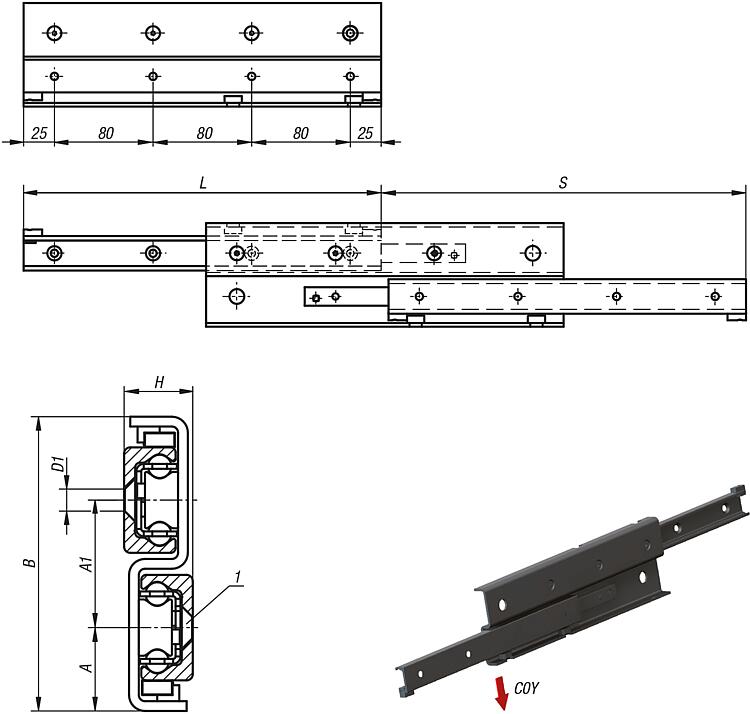

Termékleírás / Termékillusztrációk |
|
|
LeírásAnyag:Sínek és futóelemek gördülőcsapágy-acélból.
Gördülőcsapágy-acél golyók.Kivitel:Horganyzott sínek és futóelemek.
A futópályák induktív edzésűek.
Edzett golyók.Rendeléssel kapcsolatos tudnivalók:Értékesítés egyenként.További információk:A teljes kihúzó két rögzített vezetősínből és egy mozgó és egy S-formájú köztes elemből áll. Ez nagy felületi tehetetlenségi nyomatékkal és nagy merevséggel rendelkezik keskeny szerkezet mellett. Ez kihúzott állapotban nagy terhelhetőséget eredményez csekély mértékű behajlás mellett. A maximális löket nagyobb, mint a teleszkópos sín zárt hossza.
A sínek szereléséhez DIN EN ISO 10642 szabványnak megfelelő, 10.9 szilárdsági osztályó süllyesztettfejű csavarokat használjon.
A maximális mozgatási sebesség 0,8 m/s.
Felhasználási hőmérséklet -30 °C és +110 °C között.Egyedi igényre:Egyéb hosszúságok (rácsméret 80 mm).
28-as méret max. 1490 mm-ig.
35-as méret max. 1730 mm-ig.
43-as méret max. 1970 mm-ig.Rajzi hivatkozás:1) DIN DIN EN ISO 10642 süllyesztettfejű csavarokhoz LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
Rendelési szám
| Méret | A | A1 | B | D1
| H | L | Löket
S | C0Y
N | Furatok
darabszáma | CAD | Tartoz. | Ár | Rendelés |
|---|
| K2021.280290 | 28 | 24,5 | 36 | 85 | M5 | 17 | 290 | 296 | 570 | 4 (3 hozzáférhető) |  | | 324,68 € | | | K2021.280370 | 28 | 24,5 | 36 | 85 | M5 | 17 | 370 | 380 | 769 | 5 (4 hozzáférhető) | | | 346,28 € | | | K2021.280450 | 28 | 24,5 | 36 | 85 | M5 | 17 | 450 | 464 | 969 | 6 (4 hozzáférhető) | | | 377,24 € | | | K2021.280530 | 28 | 24,5 | 36 | 85 | M5 | 17 | 530 | 548 | 1170 | 7 (6 hozzáférhető) | | | 412,26 € | | | K2021.280610 | 28 | 24,5 | 36 | 85 | M5 | 17 | 610 | 630 | 1376 | 8 (6 hozzáférhető) | | | 435,62 € | | | K2021.350450 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 450 | 494 | 1250 | 6 (5 hozzáférhető) | | | 445,73 € | | | K2021.350530 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 530 | 558 | 1685 | 7 (6 hozzáférhető) | | | 489,23 € | | | K2021.350690 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 690 | 734 | 2132 | 9 (7 hozzáférhető) | | | 563,11 € | | | K2021.350850 | 35 | 30,5 | 43 | 104 | M6 | 22,5 | 850 | 886 | 2801 | 11 (9 hozzáférhető) | | | 633,73 € | | | K2021.430530 | 43 | 34 | 52 | 120 | M8 | 28 | 530 | 556 | 2061 | 7 (6 hozzáférhető) | | | 515,43 € | | | K2021.430610 | 43 | 34 | 52 | 120 | M8 | 28 | 610 | 626 | 2603 | 8 (6 hozzáférhető) | | | 561,98 € | | | K2021.430690 | 43 | 34 | 52 | 120 | M8 | 28 | 690 | 726 | 2775 | 9 (7 hozzáférhető) | | | 603,00 € | | | K2021.430770 | 43 | 34 | 52 | 120 | M8 | 28 | 770 | 796 | 3319 | 10 (7 hozzáférhető) | | | 645,64 € | | | K2021.430850 | 43 | 34 | 52 | 120 | M8 | 28 | 850 | 866 | 3873 | 11 (9 hozzáférhető) | | | 674,83 € | | | K2021.431010 | 43 | 34 | 52 | 120 | M8 | 28 | 1010 | 1036 | 4590 | 13 (10 hozzáférhető) | | | 814,17 € | | | K2021.431490 | 43 | 34 | 52 | 120 | M8 | 28 | 1490 | 1516 | 3713 | 19 (15 hozzáférhető) | | | 1 088,98 € | |
