K1713Teleszkópos fióksínek, acél, oldalra szerelésre, túlhúzható,... |
vissza |
|
Termékleírás / Termékillusztrációk |
|
|
LeírásAnyag:Sínek, acél
Golyókosarak, acél
Golyók, acélKivitel:Sínek, horganyzott
Golyókosarak, horganyzott
Golyók, edzettRendeléssel kapcsolatos tudnivalók:Értékesítés párosával.
További információk:A túlhúzható teleszkópos fióksíneknél a lökethossz nagyobb a beépítési hossznál. Rögzítés nyitott helyzetben. A reteszoldó kar működtetésével a fiók könnyedén kivehető és leválasztható a vezetőről.
A teleszkópos fióksínek dinamikus teherbírása a függőlegesen felszerelt teleszkópos sínpár maximális teherbírását adja meg a teljes kihúzási út kihasználása esetében. A megadott teherbírás a maximális értékre vonatkozik 10 000 ciklus esetében.
Vízszintes szerelés esetén a teherbírás 75%-kal kisebb.
A rögzítőcsavarok fejének magassága ne haladja meg a 2,5 mm-t, különben fennáll a sínek más részeivel való összeütközés veszélye.Hőmérséklet-tartomány:-20 °C - +110 °C közöttElőnyök:Rögzítés nyitott és zárt helyzetben.
Gyors, kuplungos fiókleválasztásJellemzők: LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:
CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.
|
Rendelési szám
| Szerelés | Terméktípus | Teherbírás
páronként
kg
| csomagolás módja | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1713.0305 | oldalra szerelés | szabványos | 70 | 1 darab = 1 pár |  | | 116,53 € | | | K1713.0356 | oldalra szerelés | szabványos | 68 | 1 darab = 1 pár | | | 122,34 € | | | K1713.0406 | oldalra szerelés | szabványos | 65 | 1 darab = 1 pár | | | 131,49 € | | | K1713.0457 | oldalra szerelés | szabványos | 62 | 1 darab = 1 pár | | | 141,08 € | | | K1713.0508 | oldalra szerelés | szabványos | 57 | 1 darab = 1 pár | | | 150,05 € | | | K1713.0559 | oldalra szerelés | szabványos | 52 | 1 darab = 1 pár | | | 159,89 € | | | K1713.0610 | oldalra szerelés | szabványos | 46 | 1 darab = 1 pár | | | 169,18 € | | | K1713.0660 | oldalra szerelés | szabványos | 41 | 1 darab = 1 pár | | | 177,07 € | | | K1713.0711 | oldalra szerelés | szabványos | 36 | 1 darab = 1 pár | | | 180,61 € | |

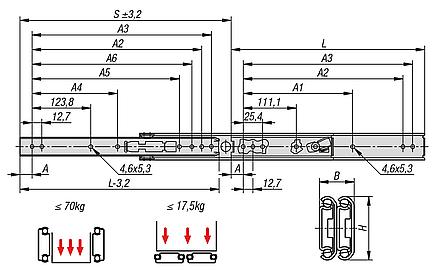

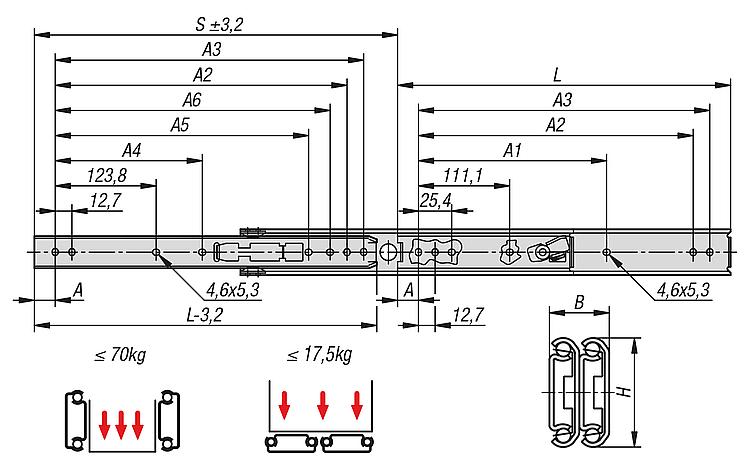

| Rendelési szám | A
| A1 | A2 | A3 | A4 | A5 | A6 | B | H | Löket
S | L | CAD | Tartoz. | Ár | Rendelés |
|---|
| K1713.0305 | 15,9 | - | 260,3 | 273 | - | - | - | 19,1 | 35,3 | 327 | 305 | | | 116,53 € | | | K1713.0356 | 15,9 | - | 311,1 | 323,8 | - | - | 298,4 | 19,1 | 35,3 | 378 | 356 | | | 122,34 € | | | K1713.0406 | 15,9 | 250,8 | 361,9 | 374,6 | - | - | 349,2 | 19,1 | 35,3 | 429 | 406 | | | 131,49 € | | | K1713.0457 | 15,9 | 301,6 | 412,7 | 425,4 | 212,7 | - | 400 | 19,1 | 35,3 | 479,5 | 457 | | | 141,08 € | | | K1713.0508 | 15,9 | 352,4 | 463,5 | 476,2 | 238,1 | 365,2 | 450,8 | 19,1 | 35,3 | 530,5 | 508 | | | 150,05 € | | | K1713.0559 | 15,9 | 403,2 | 514,3 | 527 | 263,5 | 415,9 | 501,6 | 19,1 | 35,3 | 581 | 559 | | | 159,89 € | | | K1713.0610 | 15,9 | 454 | 565,1 | 577,8 | 288,9 | 466,7 | 552,4 | 19,1 | 35,3 | 632 | 610 | | | 169,18 € | | | K1713.0660 | 15,9 | 504,8 | 615,9 | 628,6 | 314,3 | 517,7 | 603,2 | 19,1 | 35,3 | 683 | 660 | | | 177,07 € | | | K1713.0711 | 15,9 | 555,6 | 666,7 | 679,4 | 339,7 | 568,3 | 654 | 19,1 | 35,3 | 733,5 | 711 | | | 180,61 € | |
